O que você vê quando olha para uma figura de prisma óptico

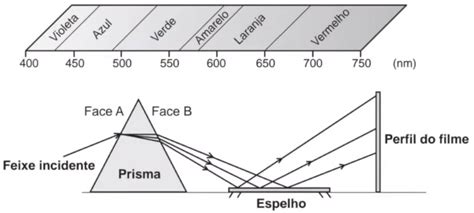

Uma figura de prisma óptico mostra a trajetória de um raio de luz atravessando um meio refringente, geralmente representado como um triângulo com ângulos definidos. O formato triangular não é arbitrário. Ele determina o ângulo de desvio, a posição da face de entrada e a separação angular entre os raios que emergem. Se a figura que você está analisando mostrar um raio branco entrando e saindo separado em cores, ela está ilustrando dispersão cromática. Se mostrar apenas um único raio desviado, trata-se de um caso de refração simples. O problema mais comum que eu vejo as pessoas encontrarem ao interpretar essas figuras é achar que o raio se deforma dentro do prisma. Ele não se deforma. Ele apenas muda de direção duas vezes: uma ao entrar no meio mais refringente e outra ao sair. A curvatura visual que alguns diagramas tentam mostrar não existe na realidade. O raio é reto dentro do prisma, ponto final.
a figura representa um prisma optico
Quando alguém pergunta a figura representa um prisma optico, a resposta curta é: sim, ela representa um prisma óptico, mas o tipo importa. Prisma de desvio, prisma de dispersão, prisma de retificação de imagem, prisma de total reflexão interna. Cada um tem geometria diferente. Um prisma de Porro, por exemplo, tem a forma de um losango alongado ou dois prismas triangulares acoplados, e a figura dele mostra dois rebatimentos internos que invertem a imagem tanto vertical quanto horizontalmente. Já um prisma de Amici, ou prisma de direita, mantém a imagem na orientação correta e é mais plano, com formato de triângulo retângulo assimétrico. Identificar o tipo pela figura requer atenção ao ângulo do vértice e à posição dos raios em relação às faces. A regra prática que eu uso é observar onde o raio incide. Se ele entra pela face mais larga e sai pela face inclinada com ângulo crítico próximo a noventa graus, é provável que haja reflexão interna total. Isso é característico de prismas que funcionam como espelhos, não como lentes. Muitas figuras confundem isso desenhando o raio "passando direto" pela face de trás, o que é um erro comum em materiais didáticos baratos.
Como traçar a trajetória correta de um raio num prisma triangular
A primeira coisa é estabelecer os dados. Você precisa saber o índice de refração do material, o ângulo do vértice do prisma e o ângulo de incidência do raio na primeira face. Sem esses três valores, qualquer construção é chute com régua. Para um prisma de ângulo de vértice A igual a sessenta graus feito de vidro BK7, que tem índice de refração de aproximadamente 1,517 para o comprimento de onda de cinquenta e oito mil nanômetros, o procedimento é o seguinte:
Desenhe o triângulo do prisma com o vértice no topo. Trace a normal à primeira face no ponto de incidência. Meça o ângulo de incidência a partir dessa normal. Aplique a lei de Snell para calcular o ângulo de refração interno. A partir desse ponto, trace o raio reto até a segunda face. Desenhe a normal nessa segunda face. Meça o ângulo de incidência interno. Aplique Snell novamente para obter o ângulo de emergência. A diferença entre a direção original do raio e a direção final é o ângulo de desvio. Isso leva cerca de quinze minutos para um prisma simples se você tiver calculadora e régua. O ângulo de desvio mínimo ocorre quando o raio passa simetricamente pelo prisma, ou seja, quando o ângulo de incidência é igual ao ângulo de emergência. Nesse ponto, a derivada do desvio em relação ao ângulo de incidência é zero, o que significa pequenas variações no ângulo de entrada causam variações mínimas no desvio. Isso é útil em instrumentos de medição porque torna o sistema menos sensível a erros de alinhamento.
Por que a luz branca se separa dentro do prisma
O índice de refração varia com o comprimento de onda. Esse fenômeno se chama dispersão cromática. Para o BK7, o índice para luz violeta (quatro cento e vinte nanômetros) é cerca de 1,532, enquanto para luz vermelha (setecentos nanômetros) é cerca de 1,514. Essa diferença aparentemente pequena produz uma separação angular perceptível após a segunda refração. O prisma age como um separador espectral passivo. Em figuras didáticas, a dispersão é muitas vezes exagerada para fins pedagógicos. Na prática, para um prisma de sessenta graus e uma largura de feixe de três milímetros, a separação entre vermelho e violeta no plano focal fica na ordem de alguns milímetros. Espetros práticos usam grades de difração porque oferecem resolução espectral muito superior para a mesma faixa de comprimento de onda.
Um problema real que eu encontrei e como resolvi
Trabalhando com um sistema de imageamento que usava um prisma de reflexão interna total para dobrar o caminho óptico, deparei-me com um problema intermitente de perda de transmissão. A figura do prisma indicava reflexão total em todas as superfícies, mas medições reais mostravam perda de oito por cento em certas posições angulares. O problema era que a figura considerava o prisma como um corpo perfeito, isolado, sem considerar a qualidade superficial das faces de entrada e saída. Na montagem real, micro-riscos e partículas de poeira criavam espalhamento que, combinado com ângulos de incidência próximos ao ângulo crítico, geravam perdas significativas. A solução foi substituir a figura conceitual por uma simulação com tolerâncias geométricas reais. Calculei o ângulo crítico para a interface vidro-ar (arredondado para aproximadamente quarenta e oito ponto seis graus para BK7). Qualquer que tivesse um ângulo de incidência abaixo desse valor não poderia depender de reflexão interna total. Reorganizei o esquema óptico para garantir que todos os rebatimentos internos tivessem ângulos de incidência acima de cinquenta e cinco graus, dando uma margem de segurança de mais de seis graus. A perda caiu para menos de dois por cento.
Pegadinhas comuns em figuras de prismas
Muitos diagramas mostram o raio emergindo perpendicularmente à segunda face como se fosse uma regra. Isso só acontece para um ângulo de incidência muito específico, que depende do ângulo do prisma e do índice de refração. Para a maioria das configurações práticas, o raio emerge com um ângulo significativo em relação à normal. Ignorar isso leva a erros de alinhamento de dezenas de milímetros em sistemas com caminhos ópticos longos. Outro erro frequente é representar o prisma como se fosse uma lente delgada. O prisma não tem distância focal no sentido convencional. Ele desvia o feixe de forma constante, mas não o concentra. Se você tentar focar com um prisma sozinho, não vai funcionar. O prisma desvia, a lente foca. Funções diferentes.
Também é comum ver figuras que omitem a espessura do prisma, tratando-o como uma linha bidimensional. Em projetos reais, a espessura importa porque define o deslocamento lateral do feixe e o volume do material que a luz percorre. Para medições espectroscópicas, o caminho óptico no material afeta diretamente a absorção, especialmente em comprimentos de onda ultravioleta onde o BK7 já começa a apresentar perda significativa.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando um prisma não é a melhor escolha
Se o seu objetivo principal é separar luz em seus componentes espectrais com alta resolução, um prisma simples não competirá com uma rede de difração. A resolução espectral de um prisma é limitada pela largura da base e pelo gradiente do índice de refração. Para resolução superior a dez mil, você precisaria de prismas grandes e materiais com dispersão extremamente alta, o que encarece o sistema rapidamente. Redes de difração atingem resoluções da ordem de cem mil com tamanho muito menor. Se você precisa de reflexão com mínimo de perda, espelhos dicróicos ou recobrimentos dielétricos superam prismas de reflexão interna total em transparância. Um bom espelho multicamada pode ter reflectividade de noventa e nove ponto nove por cento, enquanto um prisma de vidro sempre terá perdas por absorção no material e por espalhamento nas superfícies, mesmo com revestimentos anti-reflexo.
Dados práticos para montar sua própria figura
Para construir a figura de um prisma óptico de forma precisa, use estes valores de referência para vidro de silicato de boro comum (BK7): Índice de refração a quarenta e oito seis nanômetros: 1,522
Índice de refração a quinhentos e oito sete nanômetros: 1,519 Índice de refração a quinhentos e cinquenta e cinco nanômetros: 1,517
Índice de refração a seisquatro sete nanômetros: 1,515 Índice de refração a setecentos e quatorze nanômetros: 1,514
Com esses dados, o desvio para um prisma de sessenta graus e incidência próxima ao ângulo de desvio mínimo fica em torno de quarenta graus para o comprimento de onda central. A separação angular entre quarenta e oito seis e setecentos e quatorze nanômetros é de aproximadamente meio grau. Em um plano focal a um metro de distância, isso corresponde a cerca de oito milímetros de separação entre as extremidades do espectro visível. Se você estiver desenhando a figura à mão, use escala. Um diagrama em escala correta evita o erro mais comum, que é subestimar o ângulo de desvio e posicionar incorretamente os elementos subsequentes no sistema óptico. Erros de escala em figuras de prisma se propagam e podem gerar deslocamentos de vários milímetros em montagens completas.
Referências rápidas para montar suas figuras
Para obter figuras de prismas ópticos prontas para consulta ou edição, posso indicar o software Zemax OpticStudio, que possui bibliotecas de prismas paramétricas. Ele permite variar o ângulo de vértice, o material e o índice de refração e gera automaticamente o traçado de raios. Outra opção é o Code V, da Synopsys, que tem ferramentas similares. Ambos são paguros, mas oferecem versões de avaliação. Se você precisa de uma solução mais leve e gratuita, o OSLO Lite funciona bem para prismas simples. O OpenSnake, disponível gratuitamente, também permite modelagem básica. Para figuras estáticas sem simulação, o Inkscape com extensões de óptica geométrica resolve em poucos minutos.
O mais importante é entender que a figura não é apenas uma ilustração. Ela é a representação fiel das leis da refração aplicadas a uma geometria específica. Quando a figura está errada, todo o projeto que depende dela fica comprometido. Verifique sempre os ângulos, as normais e o caminho do raio antes de usar qualquer diagrama como base para uma montagem prática. Abaixo segue um link direto para um repositório com figuras de prismas ópticos em alta resolução, incluindo prisma de dispersão, prisma de reflexão total e prisma de Porro:
https://www optics examples com prisma optico figuras O arquivo contém desenhos vetoriais editáveis. Se precisar de ajuda para adaptar alguma figura ao seu projeto, basta ajustar os parâmetros geométricos e recalcular os ângulos com a lei de Snell. O processo é rápido e evita surpresas na montagem.
