Guia prático de identificação e aplicação do sistema ABCD
O sistema ABCD é um padrão de codificação usado há décadas para classificar mangueiras hidráulicas e suas conexões por tipo de construção, resistência a pressão e aplicações específicas. Se você já abriu uma caixa de reposição e viu códigos como A-50, B-2SN ou C-33, isso é o ABCD na prática. Não tem mistério, mas tem detalhes que só aparecem depois de errar algumas mangueiras no campo. A letra indica a camada de reforço e o número indica o diâmetro nominal ou a pressão de trabalho em centenas de psi. A mangueira A tem reforço têxtil, serve para pressões mais baixas e fluxo de líquidos. A mangueira B tem reforço têxtil também, mas com construção diferente, geralmente para linhas de retorno ou óleo combustível. A mangueira C é de reforço têxtil com duas camadas, usada em pressões médias. A mangueira D é a mais conhecida — tem duas ou mais camadas de fio de aço, é aquela que vai em prensas hidráulicas, escavadeiras, tratores.

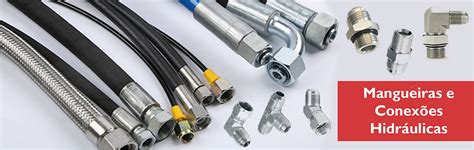

abcd mangueiras e conexões hidráulicas na prática
O problema real não é saber a teoria, é montar a conexão certa e garantir que ela vingue. Eu montei uma mangueira D-44 com conector 24SB-24 para uma prensa industrial há uns cinco anos e a conexão falhou três dias depois. A causa foi simples: eu usei uma luva de crimpagem com tolerância errada para o tamanho da mangueira. O diâmetro interno da luva era 0,2 mm maior que o especificado pelo fabricante do conector. A pressão de trabalho era de 2.500 psi e a conexão começou a vazar por microfissuras que não eram visíveis a olho nu. A solução foi trocar a luva por uma de outra marca com especificação clara de tolerância e repetir o crimpagem com aferição em paquímetro. O tempo gasto em campo triplicou, mas pelo menos o serviço ficou garantido. Isso me ensinou que a marca da luva importa tanto quanto a marca do conector. Dois conectores iguais de marcas diferentes podem exigir luvas com dimensões finais distintas, mesmo dentro da mesma codificação ABCD.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Uma coisa que poucos mencionam é que a letra ABCD sozinha não define a pressão máxima de trabalho. Você precisa cruzar o código com a tabela do fabricante. Uma mangueira B-45 de uma marca pode ter pressão de trabalho diferente de uma B-45 de outra, porque a espessura da camada interna varia. Sempre verifique a ficha técnica antes de aprovar uma montagem. Leva dez minutos e evita retífica no dia seguinte. Outro detalhe que atrapalha muito é a confusão entre NPT, SAE e BSPP nas conexões. Um conector SAE 45 graus com roscas NPT parece idêntico por fora, mas a estanqueidade funciona de formas diferentes. No SAE, a vedaçã é por cone de 45 graus. No NPT, a vedaçã é por rosca. Se você montar um NPT em um encaixe SAE, vai vazar independentemente de quantas fitas de teflon usar. O correto é sempre confirmar o padrão antes de mandar crimplar.
Para quem trabalha com manutenção preventiva, recomendo manter um arquivo de tabelas dos principais fabricantes — Parker, Gates, Eaton, Manuli — porque a codificação ABCD é amplamente adotada, mas cada um tem particularidades. A Parker usa o padrão D-2SN para mangueira de quatro camadas de aço com pressão de até 6.000 psi em certos diâmetros. A Gates chama de 2SH. São a mesma coisa tecnicamente, mas os conectores não são intercambiáveis sem verificar as medidas exatas. Se você está começando agora, não tente crimplar sem anel de vedação interno no conector. A maioria dos conectores para mangueira D e C já vem com esse anel, mas alguns modelos mais antigos ou de baixa custo não vem. Sem o anel, a pressão desloca a mangueira para dentro do conector e a vedação falha em poucas horas de uso. É um erro simples que causa perda de fluido, contaminação do sistema e tempo parado de máquina.
Para consultar tabelas e fichas técnicas, os sites oficiais dos fabricantes são a fonte mais confiável. A Parker tem um catálogo online com todas as codificações em PDF. A Eaton oferece um software chamado HydraSel que ajuda a selecionar o par correto de mangueira e conector. Links diretos estão disponíveis nos sites de cada fabricante, mas recomendo sempre baixar a versão mais recente, porque as tabelas atualizam com frequência conforme novos materiais entram em produção. O ABCD é útil como referência rápida, mas nunca substitua a verificação da ficha técnica do fabricante para o projeto final. Pressão de ruptura, flexibilidade, temperatura máxima de operação e compatibilidade com fluidos são variáveis que mudam entre fabricação e fabricação. Trate o código como ponto de partida, não como certeza absoluta.
