Como fazer associação em série na prática

O assunto parece simples quando você lê pela primeira vez, mas a realidade do dia a dia mostra que tem armadilhas que passam batido. A maioria das pessoas entende a teoria dos resistores em série sem dificuldade — a corrente é a mesma por todos, a tensão se divide proporcionalmente. O problema começa quando você tenta aplicar isso num circuito real.

Antes de entrar nos cálculos, pense no que a associação em série realmente faz: ela soma os valores individuais para criar um equivalente. Para resistores, é R_total = R1 + R2 + R3, e assim por diante. Para capacitores em série, a conta inverte: 1/R_total = 1/R1 + 1/R2 + 1/R3. Essa inversão é o primeiro ponto que muita gente erra porque o cérebro tende a repetir o mesmo padrão mecanicamente.

Associação em série: o cálculo básico e o que ele esconde

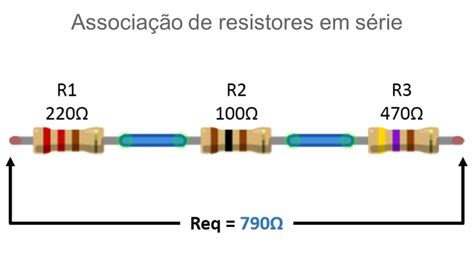

O cálculo em si não é complicado. Se você tem três resistores de 100 ohms, 220 ohms e 470 ohms em série, basta somar: 790 ohms. O equivalente é um único resistor de 790 ohms. O problema é que isso só funciona se os componentes forem ideais, e na prática nenhum componente é.

Cada resistor tem uma tolerância. Um resistor de 470 ohms com tolerância de 5% pode ter entre 446,5 e 493,5 ohms reais. Quando você soma vários, o erro acumula de forma linear, então a associação em série de cinco resistores com 5% de tolerância pode resultar num valor equivalente com um desvio de até 25 ohms para mais ou para menos dependendo da loteria dos fabricantes. Em circuitos de medição ou referência, isso não é um detalhe.

Eu montei uma vez um divisor de tensão em série para ler uma bateria de lítio com um microcontrolador. A conta dizia que com dois resistores de 10k ohms a tensão de entrada seria exatamente metade. Na prática, a leitura caía e subia aleatoriamente num intervalo de alguns milivolts. Descobri que os resistores estavam dissipando calor de forma diferente porque um deles estava mais próximo de um regulador de tensão aquecido na placa. O resistor mais quente viu sua resistência aumentar, o divisor desbalanceou e a leitura ficou instável. A solução foi trocar por resistores de filme metálico com coeficiente térmico mais baixo e afastá-los das fontes de calor. Isso me custou cerca de duas horas de teste e troca de componentes que poderiam ter sido evitadas se eu tivesse escolhido melhores resistores desde o início.

Outro ponto que poucos mencionam: a associação em série não funciona bem quando você precisa de valores padronizados inexistentes. Se seu circuito precisa de 330 ohms e você só tem resistores de 390 e 270, soma eles e chega em 660, o que é completamente errado para a sua aplicação. Nesse caso, associar em paralelo ou usar um trimpot é mais viável, mas isso já foge do escopo da associação em série pura.

Quando a associação em série realmente funciona

Ela funciona bem em duas situações principais: quando você está limiting corrente de forma grosseira, como num LED com resistor limitador, e quando precisa dividir tensão de forma previsível sem exigências de alta precisão. Para essas aplicações, o erro de tolerância e o coeficiente térmico importam pouco. Um resistor de 330 ohms alimentando um LED vermelho com fonte de 5V vai funcionar perfeitamente mesmo que o valor real seja 315 ou 350 ohms. A corrente varia, mas o LED não queima nem fica extremamente mais brilhante.

Para divisores de tensão de precisão, como referências de ADC ou circuitos de instrumentação, a associação em série de resistores comuns não é recomendada. O correto é usar resistores de precisão com tolerância de 1% ou 0.1%, ou melhor ainda, usar divisores resistivos integrados com matching térmico garantido pelo fabricante. O custo sobe, mas o desempenho também.

Pegadinhas que ninguém conta

Uma delas é a carga do circuito. Se você montar um divisor de tensão em série e ligar uma carga na saída, a carga altera a resistência equivalente vista pelo circuito. Isso acontece porque a carga fica em paralelo com um dos resistores do divisor. O efeito é mais pronunciado quanto menor forem os valores dos resistores do divisor — sim, isso é contra-intuitivo para quem acha que resistores menores sempre são melhores. Resistores pequenos dissipam mais corrente e são mais sensíveis a cargas conectadas.

Outra pegadinha clássica é a tensão máxima de trabalho. Cada resistor tem uma tensão máxima que suporta antes de ocorrer descarga interna ou ruptura do material resistivo. Se você colocar resistores de 250V cada um em série numa linha de 600V, a conta de 750V totais parece segura, mas se os resistores não forem idênticos, um deles pode terminar suportando mais tensão que o outro e queimar. Esse é um risco real em fontes chaveadas e circuitos de alta tensão.

Limitações da associação em série

A principal limitação é óbvia: você só consegue valores de resistência iguais à soma dos valores disponíveis. Se precisar de um valor intermediário que não existe na sua caja de componentes, a associação em série sozinha não resolve. Você precisa combinar com associações em paralelo ou usar componentes ajustáveis.

Outra limitação importante é a dissipação de potência. Cada resistor na associação deve suportar a potência que lhe cabe. Se você distribuir mal as potências entre os componentes, um resistor pode superaquecer enquanto outro fica subutilizado. A regra prática é escolher resistores com potência nominal pelo menos 50% maior que a potência calculada, mas na prática eu prefiro dar uma margem de 100% para evitar surpresas.

A associação em série é uma ferramenta básica e confiável quando usada no contexto certo. Ela não é a solução para tudo, e tentar forçá-la em situações que exigem precisão ou ajuste fino geralmente resulta em dor de cabeça. Entender onde ela funciona e onde ela falha é o que separa um projeto que funciona na bancada de um que funciona na produção.
