Entendendo atrito estático e cinético na prática

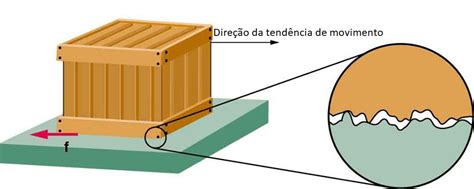

A maioria dos manuais ensina atrito como se fosse uma tabela limpa: coeficiente de atrito estático, coeficiente de atrito dinâmico, fórmula resolvida e caso encerrado. Na realidade, isso funciona apenas quando você está resolvendo exercícios de vestibular ou quando o sistema já está pré-calibrado em um laboratório universitário. Fora daí, o comportamento real dos materiais frequentemente desrespeita as aproximações ideais com uma frequência que surpreende engenheiros calibrados que nunca pararam para testar no campo. O atrito estático é a força de resistência que impede o início do movimento relativo entre duas superfícies em contato. A força máxima antes do deslizamento é dada por F_e = _e · N, onde _e é o coeficiente de atrito estático e N é a força normal. O que poucos mencionam nos livros é que _e não é constante. Ele varia com a rugosidade superficial, com o tempo de repouso entre as superfícies, com a temperatura e até com a história de carregamento anterior. Ou seja, duas peças que estão paradas há cinco minutos e duas peças que estão paradas há cinco horas podem apresentar coeficientes diferentes mesmo sendo o mesmo par de materiais.
O atrito cinético, por sua vez, atua enquanto as superfícies deslizam uma sobre a outra. A relação básica é F_d = _d · N. Aqui também há variações, mas o padrão mais comum é _d ser menor que _e, o que explica por que é mais difícil começar a empurrar algo pesado do que mantê-lo em movimento. Isso soa simples até você encontrar uma situação em que o material começa a patinar de forma intermitente porque o sistema de controle não foi ajustado para a transição.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Diferenças práticas entre atrito estatico e dinamico
A transição entre estático e cinético não é um interruptor binário. Ela acontece em uma faixa de velocidade muito pequena próxima à velocidade zero, e nessa região o coeficiente pode oscilar. Já tive um caso específico em que uma esteira transportadora apresentava escorregamento intermitente em cargas médias. O problema não estava no dimensionamento do motor nem na tensão da correia. O que acontecia era que o coeficiente de atrito estático do revestimento de poliuretano da esteira caía abruptamente quando a temperatura ambiente subia acima de 32 graus Celsius, e a transição para o regime cinético gerava vibrações que perturbavam todo o sistema de transporte. A solução foi substituir o revestimento por um composto de borracha nitrílica com aditivo anti-deslizamento, que mantém o coeficiente de atrito estático mais estável numa faixa térmica mais ampla, em vez de simplesmente aumentar a tensão da correia ou trocar o motor por um de maior torque. Outro ponto que os livros geralmente passam ao largo é a chamada dependência do tempo de repouso. Quando duas superfícies permanecem em contato estático por um período prolongado, as micro-asperezas tendem a se acomodar e formar pequenas áreas de contato adesivo que aumentam a resistência inicial ao deslizamento. Esse efeito é particularmente relevante em metais como aço sobre aço, onde o coeficiente de atrito estático pode crescer significativamente após horas ou dias parado, especialmente em ambientes com alta umidade onde a oxidação superficial contribui para o aumento da adesão. Se você estiver trabalhando com guias lineares ou mancais de deslizamento metálicos, esse detalhe pode explicar por que uma máquina que parou no final da semana só volta a operar corretamente depois de alguns ciclos de aquecimento.
A relação entre _e e _d também não segue uma proporção fixa. Em materiais como borracha sobre concreto, a diferença pode ser muito pequena, enquanto em metais lubrificados a discrepância chega a ser expressiva. Um valor aproximado para muitos pares metálicos secos é que _d fica entre 60% e 80% de _e, mas usar essa regra geral sem verificar a condição específica do seu projeto é uma armadilha comum. Dados reais de tabelas de engenharia variam demais para que uma generalização funcione em todas as situações. Outro fenômeno frequentemente negligenciado é o atrito de arrasto em regimes de baixa velocidade, também chamado de efeito Stribeck. Quando a velocidade relativa entre as superfícies é muito baixa, próximo de zero, o coeficiente de atrito dinâmico pode superar temporariamente o coeficiente de atrito estático, criando uma região de instabilidade conhecida como stick-slip. Isso é particularmente problemático em sistemas de posicionamento de precisão, onde o movimento desejado é lento e controlado, mas o atrito intermitente faz o componente pular de uma posição para outra em vez de deslizar suavemente. A solução normalmente envolve lubrificação adequada, uso de materiais com curva de Stribeck favorável ou a implementação de controladores que antecipem a transição de regimes.
Para medição prática, existem vários métodos. O mais direto é inclinar uma superfície gradualmente até que o objeto comece a deslizar. O ângulo crítico dá _e = tg(). Esse método é simples mas sensível a irregularidades superficiais e à distribuição de peso do objeto. Para medições mais precisas, dinamômetros acoplados a motores passo a passo ou sistemas de aquisição de dados com frequência de amostragem adequada permitem capturar a curva completa de força versus deslocamento, incluindo a transição entre os regimes estático e cinético. Uma taxa de amostragem de pelo menos 100 Hz é recomendada para capturar adequadamente a fase de transição, que pode durar apenas alguns milisegundos em materiais mais duros. Quando se trata de aplicações industriais, há limitações importantes que merecem ser consideradas. O modelo clássico de atrito de Coulomb assume que a força de atrito é independente da área de contato e da velocidade relativa. Na prática, nenhuma dessas suposições é estritamente verdadeira, embora o modelo ainda seja útil para estimativas iniciais. Para sistemas que operam com carregamentos cíclicos, a degradação superficial modifica os coeficientes ao longo do tempo, muitas vezes reduzindo _e nas primeiras centenas de ciclos e depois estabilizando, mas em alguns casos a estabilidade nunca é alcançada. Componentes sujeitos a impacto ou vibração contínua podem apresentar comportamento de atrito totalmente diferente do previsto pelas tabelas, e nesses cenários a melhor opção costuma ser a validação experimental direta com o material e as condições reais de operação.
