Cadeia Poli Insaturada

O que é e como funciona na prática

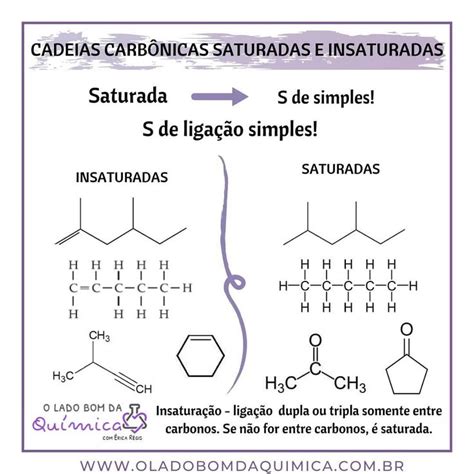

A cadeia poli insaturada é simplesmente uma cadeia carbônica que possui mais de uma ligação dupla entre carbonos adjacentes. Isso aparece o tempo todo em ácidos graxos, como o ácido linoleico e o ácido alfa-linolênico, mas também em compostos sintéticos como polímeros de dieno. A nomenclatura IUPAC exige que se indique a posição de cada insaturação usando numeração, e o número mínimo é dois duplos para ser chamada de poli insaturada.

Entendendo a cadeia poli insaturada no dia a dia

Aqui vai algo que não ensinam nos cursos básicos: a presença de múltiplas duplas em sequência, o que chamamos de dieno conjugado, muda completamente o comportamento químico do composto. Um ácido graxo com duplas isoladas, como o oleico (1 dupla), comporta-se de forma previsível. Já um linoleico (2 duplas isoladas) ou um linolenico (3 duplas isoladas) entra em oxidação muito mais rápido porque cada ligação pi adicional é um sítio vulnerável para ataque de radicais livres e oxigênio molecular. Eu vi laboratórios inteiros perderem lotes de biodiesel por subestimar esse ponto. O problema não era a transesterificação em si, era o armazenamento pós-produção em tambores metálicos expostos à luz e variação térmica. Em três semanas, a peroxidação atingia níveis críticos e o produto era rejeitado. A solução foi simples: aditivo antioxidante (BHT na concentração de 200 ppm) e armazenamento em tanques opacos sob atmosfera inerte de nitrogênio. Custou menos de R$ 0,03 por litro e resolveu o problema completamente. O outro equívoco comum é achar que poli insaturado significa automaticamente melhor ou mais saudável. Isso vale para gorduras alimentares, mas em química de materiais, uma cadeia muito insaturada pode ser um pesadelo de estabilidade. Borracha natural (poliisopreno) é extremamente insaturada e por isso precisa de vulcanização com enxofre para ganhar estabilidade dimensional. Sem isso, ela amolece no calor e racharia no frio. O grau de insaturação também afeta diretamente a reatividade em polimerizações radicalares. Diênos como o butadieno formam redes tridimensionais quando polimerizados de forma adequada, mas se o controle de temperatura sair da faixa de 50 a 60°C durante a polimerização em emulsão, o peso molecular cai drasticamente e o produto final fica com propriedades mecânicas insuficientes para aplicação estrutural.

Na análise espectroscópica, você identifica cadeias poli insaturadas principalmente por IV e RMN. No infravermelho, a vibração C-H fora do plano de alcenos substituídos aparece entre 960 e 980 cm¹ para duplas trans, e entre 700 e 730 cm¹ para duplas cis. No RMN de prótons, os vinílicos aparecem entre 5,3 e 5,5 ppm. O detalhe importante é que a intensidade dos sinais não é proporcional apenas ao número de hidrogênios vinílicos, mas também ao tempo de relaxamento T1, que varia conforme o ambiente molecular. Se você está quantificando o grau de insaturação por RMN para controle de qualidade, use um tempo de repetição (d1) de pelo menos 5 vezes o T1 maior do sistema, senão a integração fica distorcida e sua curva de calibração vai mentir para você. Eu perdi duas semanas tentando justificar resultados inconsistentes em análises de óleos vegetais antes de perceber que o d1 estava configurado em 1 segundo num equipamento onde o T1 dos vinílicos era de 0,8 segundo. Claramente insuficiente. Outro ponto prático: a hidrogenação seletiva de polienos é possível, mas exige catalisador e condição controlados. Usar paládio sobre carbono com hidrogênio molecular em pressão atmosférica tende a reduzir todas as duplas simultaneamente. Para reduzir seletivamente apenas parte das insaturações, trabalhamos com catalisadores envenenados, como o Lindlar, ou com sistemas catalíticos modificados por aditivos que suprimem a atividade sobre certas duplas. Isso é rotina na indústria de fragrâncias e intermediários farmacêuticos, mas o custo do catalisador modificado pode triplicar o preço do lote em comparação com a hidrogenação convencional.

Se o seu interesse é aplicação em polímeros, as cadeias poli insaturadas de diênicos sintéticos como o EBVA (etilenovinilacetato com butadieno) oferecem boa resistência a intempéries, mas a presença de duplas residuais na cadeia principal limita a vida útil sob radiação UV. A degradação fotooxidativa começa nas primeiras horas de exposição e progride de forma autocatalítica. O workaround comum é adicionar um estabilizante UV do tipo HALS (hindred amine radical sink) junto com um absorvedor de UV tipo benzotriazol. A combinação dos dois reduz a taxa de degradação em aproximadamente 70% em testes QUV acelerados, estendendo a vida útil de cerca de 6 meses para pouco mais de 2 anos na mesma condição de exposição.
