Encontrando o problema na prática
Num projeto de retrofit para uma pequena padaria em Campinas, o cálculo de carga elétrica estava sendo feito de forma manual, somando watts por circuito. Quando fomos subir o quadro geral, a conta simplesmente não fechava: o disjuntor principal disparava nos primeiros quinze minutos de funcionamento, quando os fornos de convecção e a máquina de pão entravam em sincronia. O erro estava em confiar apenas na soma dos valores nominais sem aplicar fatores de simultaneidade e demanda corretos. Depois de refazer o calculo de carga eletrica com a metodologia da NBR 5410, corrigindo os coeficientes de demanda por grupo de equipamentos, o quadro operou estável desde então.
O método na prática

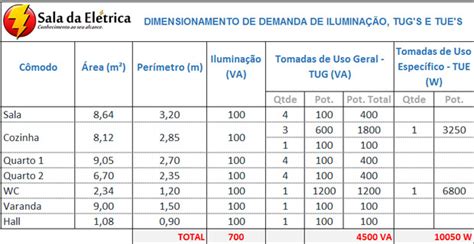

O procedimento começa listando todos os pontos de carga do circuito. Cada tomada, luminária, motor e equipamento permanente vai para uma planilha com duas colunas mínimas: potência nominal e tensão de operação. A partir daí, converte-se cada item para corrente em amperes usando I = P / V para monofásicos e I = P / (V x 3) para trifásicos, já considerando o fator de potência quando ele estiver disponível no catálogo do fabricante. Essa conversão para amperes é o passo mais negligenciado e é onde a maioria dos erros ocorre. Depois da conversão, agrupa-se os pontos por setor ou by função. Tomadas de uso geral vão para um grupo, iluminação para outro, motores para um terceiro, e equipamentos de alta potência como chuveiros, fornos e aquecedores ficam isolados porque têm comportamento de demanda completamente diferente. O próximo passo é aplicar o fator de demanda para cada grupo. A NBR 5410 fornece tabelas que indicam qual fração da carga total é considerada realista para dimensionamento. Um grupo de tomadas residenciais com 12 pontos, por exemplo, não consome a soma das 12 cargas nominais ao mesmo tempo. O fator de demanda típico fica entre 0,50 e 0,60 dependendo da distribuição espacial.
Para motores elétricos, o cálculo exige atenção adicional porque a corrente de partida pode ser seis a oito vezes a nominal. O disjuntor precisa suportar esse pulso sem disparar, mas o condutor precisa resistir ao aquecimento durante essa breve sobrecarga. A solução é selecionar o disjuntor com curva D para motores e verificar se a queda de tensão na partida dentro do tempo de aceleração permanece dentro dos limites aceitáveis. Se a queda ultrapassar 8% durante a partida, é sinal de que o condutor está subdimensionado ou o caminho da alimentação é muito longo.
Fatores que mudam o resultado do seu calculo de carga eletrica
O fator de simultaneidade é o responsável pela maior diferença entre o que se espera e o que realmente acontece. Em um condominio residencial com 24 unidades, não faz sentido dimensionar a entrada principal para a soma das cargas individuais de todos os apartamentos. O fator de simultaneidade para condomínios residenciais costuma ficar em torno de 0,40 a 0,55 conforme a norma. Isso reduz drasticamente o tamanho do cabo de entrada e do disjuntor geral comparado a uma soma ingênua. O fator de potência também merece destaque. Equipamentos com fontes chaveadas, como computadores e reatores eletrônicos de LED, apresentam fp próximo de 0,95. Já motores indução antigos e lâmpadas de vapor de sódio podem cair para 0,60 ou menos. Ignorar o fp leva a subestimar a corrente aparente em até 40%, o que resulta em condutores quentes e perdas desnecessárias na instalação. Quando há muitos equipamentos com baixo fp no mesmo circuito, o correto é fazer o calculo de carga eletrica usando a potência aparente em volt-ampères e não a potência ativa em watts.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que eu já vi acontecerem
O erro mais frequente é tratar todas as tomadas como se tivessem a mesma carga. No cálculo de uma cozinha, colocar todas as tomadas como sendo 100VA cada e pronto não funciona. Tomadas de micro-ondas, geladeira e torradeira têm perfis de uso radicalmente diferentes. O correto é separar os circuitos por tipo de uso e aplicar fatores de demanda específicos para cada cenário. A norma recomenda pelo menos um circuito exclusivo para cada eletrodoméstico de alta potência na cozinha. Outro erro que aparece com frequência é calcular apenas a carga contínua e esquecer os efeitos térmicos de longa duração. Quando um condutor transporta corrente próxima da sua capacidade nominal por horas seguidas, a temperatura atinge o equilíbrio térmico e o isolamento degrada mais rápido. Para cargas contínuas acima de três horas, como ar-condicionado, aquecimento solar e boilers, a norma exige reduzir a capacidade do condutor em 25%. Isso significa que um disjuntor de 25A protegendo um circuito com carga contínua só pode carregar 20A de forma segura no cabo. Muitos projetistas esquecem disso e acabam dimensionando o condutor para a carga plena, o que gera aquecimento excessivo ao longo dos meses.
Também é comum ignorar a queda de tensão em circuitos longos. Um circuito de iluminação alimentado a 30 metros do quadro com cabo 2,5mm² pode ter queda superior a 3% sem que ninguém perceba durante o cálculo. A luz fica fraca, o motor do ventilador de teto esquenta, e o instalador reclama que algo não funciona direito. A verificação de queda de tensão deve ser feita para qualquer circuito com comprimento superior a 20 metros ou quando a carga passar de 16A, independentemente do comprimento.
Alternativas quando o calculo manual não basta
Para instalações simples, uma planilha bem estruturada com fórmulas automáticas resolve em 20 minutos. Mas quando o projeto envolve múltiplos setores, painéis distribuídos e cargas especiais como elevadores ou bancos de capacitores, o método manual passa a ser inviável. Existem softwares como o ETAP e o SKM PowerTools que fazem análise completa de fluxo de carga, curto-circuito e coordenação de proteções em minutos. O problema é que essas ferramentas exigem licença e curva de aprendizado significativa. Para escritórios de engenharia que fazem esse tipo de trabalho regularmente, o investimento se paga rapidamente. Para quem faz um projeto ocasional, vale a pena considerar softwares mais acessíveis como o Dialux para parte luminotécnica ou planilhas especializadas disponíveis em portais técnicos. A desvantagem dos softwares profissionais é que eles podem gerar confiança demais no resultado. A ferramenta não sabe se os dados de entrada estão errados. Se você digitar a potência de um motor como 500W em vez de 5000W, o software vai produzir um cálculo limpo e apresentável com um erro de dez vezes. Por isso, qualquer resultado de software precisa ser revisado manualmente, pelo menos na etapa de conferência dos dados de entrada.
O que a norma não cobre totalmente
A NBR 5410 é completa para a maioria dos casos residenciais e comerciais padrão, mas existem situações onde ela deixa lacunas. Projetar sistemas com carregadores de veículos elétricos, painéis solares fotovoltaicos e baterias de íon-lítio requer interpretação adicional. A norma original não prevê a influência da geração distribuída no dimensionamento da entrada e dos quadros de distribuição. Nesses casos, é necessário calcular a corrente de retorno e verificar se os disjuntores de carga e de manobra suportam o fluxo bidirecional de potência. Alguns fabricantes de quadriros oferecem tabelas específicas para geração distribuída que facilitam esse dimensionamento, mas elas não são padrão do mercado. Outro ponto onde o calculo de carga eletrica tradicional falha é na presença de harmonicas. Equipamentos eletrônicos com retificadores não-lineares injetam correntes harmônicas que aquecem o neutro em instalações trifásicas. O neutro pode conduzir corrente igual ou até superior à fase em certos casos de terceira harmônica. A norma trata disso de forma genérica, mas na prática isso significa que para escritórios com muitos computadores e servidores, o condutor neutro deve ter seção igual ou maior que o condutor de fase, não a meia seção que seria o habitual.
O dimensionamento para ambientes com risco de explosão ou áreas classificadas também exige procedimentos específicos que vão além do calculo de carga eletrica convencional. Nesses casos, o foco muda de capacidade de condução de corrente para classificação de zona e seleção de materiais adequados, mas a carga elétrica continua sendo um dado de entrada importante para o resta dimensionamento geral.
