Capacitor Fisica

O que é um capacitor e como ele realmente funciona

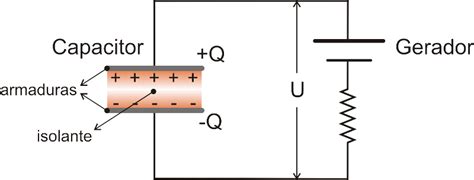

Um capacitor fisica é basicamente dois condutores separados por um isolante. Quando você aplica uma tensão, cargas se acumulam em cada placa e um campo elétrico se forma no dielétrico. Isso é tudo que a teoria diz. Na prática, as coisas são mais chatas. A capacitância se calcula com C = A/d. A área das placas divide pela distância entre elas e multiplica pela permissividade do material. Parece simples até você tentar construir algo real. Placas muito perto começam a dar problema de ruptura dielétrica. Placas muito grandes ficam instáveis e sensíveis a campos externos.

O que muita gente esquece é que um capacitor ideal não existe. Todo componente real tem uma resistência série equivalente (ESR), uma indutância série (ESL) e uma fuga paralela. Essas características mudam conforme a frequência, a temperatura e o envelhecimento. Se você está projetando um circuito de RF ou uma fonte chaveada, ignorar isso vai te custar horas debugging depois.

Montando seu próprio capacitor fisica caseiro

Vou explicar do jeito que eu faço quando preciso de um capacitor para testes rápidos ou quando não quero esperar entrega de componente importado. A ideia é simples: usar materiais que você já tem em casa, mas com controle razoável. Materiais necessários:

Duas folhas de alumínio para cozinha, cerca de 20cm por 20cm cada. Um pedaço de plástico filme ou saco de zip lock como dielétrico. Fitas adesivas ou grampos para fixar as placas. Um multímetro básico com função capacitância. Bateria de 9V ou uma fonte ajustável. Passo a passo:

Cole uma folha de alumínio em uma superfície plana. Corte o plástico filme no mesmo tamanho ou um pouco maior que a folha. Coloque o plástico por cima da primeira folha, sem bolhas de ar. Cole a segunda folha de alumínio por cima do plástico. Prenda as bordas com fita adesiva para manter a pressão uniforme. Conecte os fios nas duas folhas de alumínio. Meça a capacitância com o multímetro. Com essa configuração, dependendo do tamanho e do material usado, você consegue valores entre 10 e 100 nanofarads. O valor exato varia porque a espessura do plástico filme não é constante e pequenas bolhas de ar alteram a capacitância effective. Mas serve para ilustrar o conceito e fazer medições exploratórias.

Eu fiz esse tipo de montagem há alguns anos para testar um circuito de temporização simples e o capacitor começou a perder carga rapidamente depois de uns dois dias. A causa foi infiltração de umidade pelo plástico filme. A solução foi substituir o plástico filme por uma lâmina de PET de embalagem de alimentos, que é mais densa e tem menor absorção de umidade. A estabilidade melhorou drasticamente e o capacitor manteve a carga por semanas.

O que o livro não mostra sobre capacitores reais

Aqui vão algumas coisas que eu aprendi na prática e que raramente aparecem em material introdutório. Efeito de borda: Quando as placas são pequenas e próximas, o campo elétrico não fica confinado apenas entre elas. Ele vaza pelas bordas, o que aumenta a capacitância effective em relação ao valor teórico. Em montagens caseiras com placas de 20cm, esse efeito pode representar até 15% do valor medido. Não desconsidere isso se você estiver fazendo cálculos precisos.

Sensoitividade à umidade: Capacitores caseiros ou mal encapsulados absorvem umidade com o tempo. A umidade altera a permissividade relativa do dielétrico e aumenta a corrente de fuga. Um capacitor de poliéster que parecia bom no primeiro teste pode ter sua capacitância variar em 20% ou mais após semanas exposto ao ar. Solução: selar com resina epóxi ou silicone, mesmo que de forma simples. Capacitores eletrolíticos e polaridade: Se você estiver usando capacitores eletrolíticos em vez de montar o seu, tome cuidado extremo com a polaridade. Inverter a polaridade em um capacitor eletrolítico de alumínio pode causar superaquecimento, liberação de gás interno e, em casos extremos, explosão do componente. Isso acontece com mais frequência do que parece, principalmente em projetos feitos por iniciantes que copiam esquemas da internet sem verificar a polaridade dos capacitores no circuito original.

Descarga segura: Capacitores armazenam energia mesmo após desligar a fonte. Um capacitor de 1000µF carregado em 400V armazena cerca de 80 joules. Isso é suficiente para dar um choque doloroso ou causar queimaduras. Sempre use um resistor de descarga (10k, 5W) entre os terminais antes de manusear. Eu já vi gente trabalhando em fontes SMPS sem descarregar os capacitores de filtro e levar descarga. Não seja essa pessoa.

Pegadinhas comuns em medições de capacitância

Se você está medindo capacitância com multímetro caseiro, aí vão problemas que eu encontrei e solutions que funcionaram. Primeiro problema: multímetros baratos têm tolerância de 3% a 5% em baixas capacitâncias (abaixo de 10nF). Se você precisa de precisão, use um capacitímetro dedicado ou monte um circuito RC com temporizador 555 e meça a constante de tempo com osciloscópio. Isso reduz o erro para menos de 1%.

Segundo problema: a presença de fios longos entre o capacitor e o multímetro adiciona capacitância parasita. Fios de 30cm podem adicionar 2 a 5pF ao resultado. Para medições de alta precisão, use cabos curtos e shielded, ou faça zero com os fios desconectados e subtraia esse valor das medições subsequentes. Terceiro problema: capacitores eletrolíticos velhos mudam sua capacitância significativamente com o tempo. Um capacitor de 470µF comprado há 10 anos pode estar com 300µF ou menos. Antes de substituir um capacitor em uma placa, meça fora da placa se possível. Se não der, isole um terminal e meça. Medir com ambos os terminais conectados ao circuito dá leituras falsas por causa de caminhos paralelos.

Quando um capacitor fisica caseiro não resolve

Existem cenários onde a montagem caseira simplesmente não funciona e você precisa de um componente real comprado. Se o circuito opera em frequências acima de 1MHz, a indutância série (ESL) dos seus fios e placas domina o comportamento. Um capacitor caseiro com fios de 10cm tem ESL da ordem de 10-20nH, o que limita a resposta em alta frequência a poucos MHz. Para filtros SAW, acoplamento de RF ou desacoplamento de circuitos digitais rápidos, use capacitores SMD com terminais curtos e proximidade direta ao CI.

Se o circuito exige baixa corrente de fuga, como em amostradores e hold circuits ou integradores analógicos, capacitores eletrolíticos e caseiros não servem. Use capacitores de polipropileno ou Teflon, que têm correntes de fuga na faixa de picoampères. Um eletrolítico comum tem fuga na faixa de microampères, o que destrói a precisão do circuito. Se você precisa de estabilidade térmica, capacitores caseiros variam muito com temperatura. O PET varia cerca de 200ppm/°C. Para circuitos precisos, como referência de tensão ou osciladores, use capacitores NP0/C0G com estabilidade de ±30ppm/°C no máximo.

Links úteis para estudo e compra de componentes

Para quem quer se aprofundar em capacitor fisica, aqui vão recursos que eu considero confiáveis. O site do HyperPhysics da Georgia State University tem uma seção completa sobre capacitância com simulações interativas. É uma boa referência rápida para revisar conceitos. O AllAboutCircuits também tem um tutorial gratuito sobre capacitores que cobre desde o básico até aplicações em fontes chaveadas e filtros. Ambos são gratuitos e atualizados regularmente.

Para comprar capacitores, a Digi-Key e a Mouser são as opções mais completas para quem no Brasil importa componentes. O tempo de entrega varia de 2 a 4 semanas e os preços incluem frete. Para compras nacionais, a HappyComponents e a Tronica Store têm bom catálogo e envio mais rápido, mas os preços são maiores. Sempre verifique se o fornecedor é autorizado, especialmente para capacitores de precisão e alta tensão, porque existem muitos clones no mercado. Se você está começando agora, monte seu capacitor caseiro, meça com o multímetro, compare com o valor teórico e anote as diferenças. Entender por que o valor real é diferente do calculado é o que separa quem decora fórmulas de quem realmente entende o que está fazendo. A maioria dos problemas em eletrônica vem de alguém que achou que a teoria bastava.
