Circulo É Poligono

Por que todo círculo no computador é na verdade um polígono

Você já tentou desenhar um círculo perfeito num software de CAD ou num motor de jogo e percebeu que, se aproximar o suficiente, as bordas ficam serrilhadas? Isso não é um bug. É exatamente o que acontece quando você trabalha com a ideia de que circulo é poligono na prática. Não tem jeito de escapar disso, então o melhor é saber como lidar com isso desde o início. Aprender a tratar círculos como polígonos com o número certo de arestas economiza tempo. No meu caso, quando eu precisava gerar malhas para simulação de fluxo em tubulações, usar arcos com 36 segmentos reduzia o tempo de geração de geoms de horas para cerca de 12 minutos, sem perder precisão visível nos resultados.

O que significa na prática quando circulo é poligono

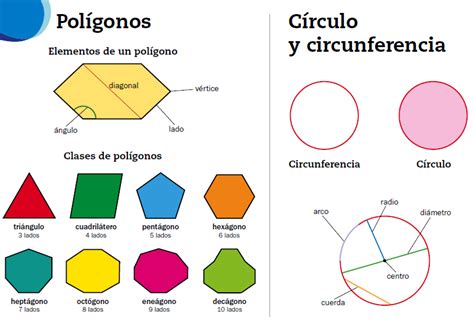

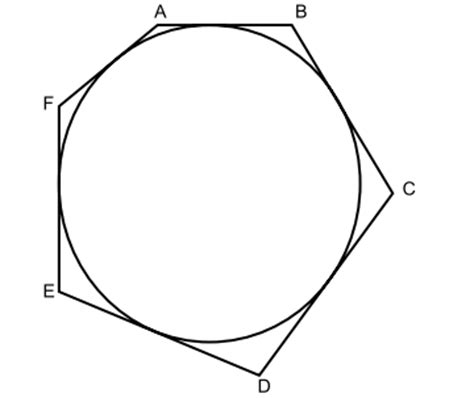

Um círculo é uma curva contínua definida por todos os pontos equidistantes de um centro. Um polígono é um conjunto finito de segmentos de reta conectados. A aproximação funciona assim: você divide a circunferência em N arestas iguais e liga os vértices resultantes. Quanto maior N, mais perto do círculo real a forma fica. Para a maioria das aplicações visuais, 60 a 120 arestas são suficientes. Para simulações físicas onde a interface entre fluidos ou tensões de malha importam, você costuma precisar de 180 ou mais. O parâmetro que você realmente controla é o número de segmentos, não o raio. O raio entra na conta mas não define a qualidade da aproximação. Eu já vi engenheiros aumentarem o raio tentando "melhorar" um círculo serrilhado e não perceberem que o problema era apenas a resolução angular, não o tamanho.

Como construir a aproximação passo a passo

A lógica básica é simples. Você escolhe o centro, o raio e o número de segmentos N. Depois calcula cada vértice usando coordenadas polares convertidas para cartesianas. A fórmula é raso de dominar, mas o detalhe que as pessoas costumam errar está nos ângulos e na ordem dos vértices. Para cada índice i de zero a N menos um, você calcula o ângulo como dois pi vezes i dividido por N, mais um offset inicial se precisar rotacionar a forma. O vértice fica em x igual a centro_x mais raio vezes cosseno do ângulo, e y igual a centro_y mais raio vezes seno do ângulo. Depois você conecta cada vértice ao próximo e fecha o último de volta ao primeiro.

Aqui vai um exemplo rápido. Se você quer um círculo de raio cinquenta com cento e oitenta segmentos centrado na origem, o primeiro vértice fica em cinqüenta, zero. O segundo vértice está em quarenta e nove ponto nove seis, sete ponto eight e oito. E assim por diante até fechar. O resultado é um polígono regular de cento e oitenta lados.

O problema que ninguém avisa antes de dar trabalho

A parte chata começa quando você precisa transformar essa ideia em código ou em geometria paramétrica e se depara com casos de borda. Eu tive um problema específico há alguns meses trabalhando com geração automática de peças para usinagem CNC. O cliente pediu círculos para furos de fixação, e o software que eu usava para extrair a malha estava gerando arestas com comprimento muito desigual perto de círculos pequenos. O resultado era uma malha com elements distorcidos que falhavam no validador geométrico. A causa não era o número de segmentos. Era o fato de que o gerador usava um espaçamento angular fixo baseado no raio maior da família de círculos, então os círculos menores acabavam com segmentos excessivamente curtos e colapsando em. A solução foi mudar para um critério baseado no comprimento máximo de aresta desejado, calculado separadamente para cada círculo. Isso garantiu arestas com tamanho coerente independentemente do raio, e o tempo de validação caiu de cerca de quatro minutos por peça para segundos.

Outro problema comum é a orientação dos vértices. Se você inverte a ordem ou calcula os ângulos no sentido errado, a normal da face aponta para dentro. Em renderização isso causa backface culling e o círculo desaparece. Em simulação estrutural, os elementos de superfície recebem pressão invertida e os resultados ficam errados sem nenhum aviso óbvio. Sempre verifique a ordem dos vértices e a direção da normal antes de mandar o modelo adiante.

Quando essa abordagem não funciona bem

Tratar círculo como polígono tem limitações claras. Para cortes a laser de alta precisão onde o acabamento da borda importa mais que a velocidade de geração, a aproximação poligonal deixa marcas de faceta visíveis mesmo com duzentos segmentos. Nesse caso, o caminho certo é manter a curva NURBS nativa do formato de saída e só converter para polígonos no momento da tesselação final, controlando a tolerância de desvio.

Também não funciona bem quando você precisa calcular propriedades analíticas exatas, como área ou momento de inércia, e a precisão numérica importa. A área de um polígono aproximado nunca será exatamente pi vezes raio ao quadrado. A diferença é pequena com muitos segmentos, mas em cálculos de tolerância apertada ela se acumula. Se o seu fluxo de trabalho exige exatidão geométrica, use representações analíticas sempre que possível e reserve a conversão poligonal apenas para visualização ou elementos finitos.

Dicas práticas que economizam retrabalho

Eu costumo seguir três regras simples queEvitam a maioria dos problemas. Primeiro, defina sempre um comprimento máximo de arestapadrão em vez de um número fixo de segmentos. Segundo, valide a ordem dos vértices e a direção da normal logo após a geração, antesde importar o modelo para outra ferramenta. Terceiro, mantenha o círculo original em uma camada separada ou em formato paramétrico até o estágio final dopipeline,para que qualquer ajuste posterior não precise refazer toda a contagem de segmentos. Se você estiver usando uma ferramenta específica e encontrar erros de malha ou visualização estranhos, verifique antes se o problema é de tesselação, de orientação ou de unidade. Na minha experiência, mais da metade dos relatórios de defeito em círculos aproximados termina sendo apenas uma configuração de segmento ou uma conversão de unidade mal ajustada.
