Entendendo o cone de revolução na prática
Trabalho com modelagem geométrica há anos, e o cone de revolucao aparece o tempo todo em projetos de engenharia, design industrial e até em cálculos estruturais simples. A definição textbook diz que é uma superfície gerada pela rotação de uma reta em torno de um eixo que intersecta essa reta, mas na prática você precisa saber como isso se traduz em medidas, ângulos e aplicações reais.
Por que o cone de revolucao importa no dia a dia
O primeiro problema que encontrei foi ao tentar calcular a área lateral de um funil para um projeto de processamento de fluidos. O funil não era um cone perfeito — tinha uma borda superior rebaixada e uma ponta inferior alongada. Se eu usasse a fórmula padrão pi * r * generatriz, o resultado simplesmente não batia com a medição real do material necessário. O truque foi entender que a generatriz (geratrize) varia conforme você se move ao longo do eixo quando o cone é truncado ou modificado. A área lateral de um cone de revolução completo segue L = pi * r * g, onde r é o raio da base e g é a generatriz. A área total inclui a base: A = pi * r * (r + g). Parece simples, mas aqui estão os detalhes que os livros raramente mencionam com clareza.

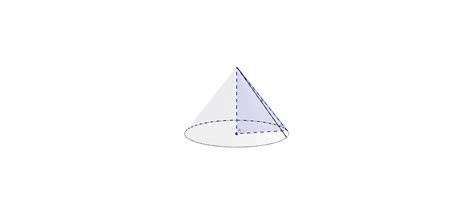

A generatriz nunca é confusa quando o cone é reto. Ela é a hipotenusa do triângulo retângulo formado pelo raio, pela altura e pela própria geratriz. Teorema de Pitágoras resolve: g = sqrt(r² + h²). Quando o cone é oblíquo — e isso acontece mais do que você imagina em peças usinadas — a fórmula muda completamente e você precisa integrar ao longo do contorno real da superfície.
Como calcular volume e encontrar problemas comuns
O volume segue V = (1/3) * pi * r² * h. Esse um terço é o que mais gera erros. Pessoas esquecem que a altura deve ser perpendicular à base, não a geratriz. Se você medir ao longo da inclinação do cone em vez da altura vertical, o volume calculado fica cerca de 15% maior para um cone de 45 graus de semi-ângulo — diferença que faz projeto estrutural falhar ou material sobrar na marcenaria. No meu caso, trabalhando com chapas metálicas para fabricar calhas cônicas, o problema era desenvolver a planificação. O setor circular resultante da rotação da geratriz tem ângulo central igual a 2 * pi * (r/g) * (180/pi), o que simplifica para 360 * (r/g) graus. Para um cone com raio 50mm e geratriz 80mm, o ângulo é aproximadamente 225 graus. Se você usar a altura em vez da geratriz no denominador, o Setor fica com ângulo errado e a chapa não encaixa quando dobrada.
O ângulo semi-vertical do cone — aquele formado entre o eixo e a geratriz — determina tudo. Um cone com ângulo de 30 graus é amplamente diferente de um com 60 graus em termos de estabilidade, área superficial e volume interno. Para recipientes de armazenamento, ângulos entre 45 e 60 graus são os mais comuns porque equilibram capacidade e facilidade de fabricação. Abaixo de 30 graus, o cone tende a ser estruturalmente fraco e sensível a vibrações laterais.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas e onde o método falha
O principal problema com cone de revolucao aparece quando a peça não é um cone perfeito. Furos de fixação, aberturas de saída ou rebarbas de fabricação alteram a superfície gerada e as fórmulas exatas deixam de valer. A solução prática é dividir a peça em segmentos cónicos simples e somar os resultados, ou usar elementos finitos quando a geometria fica complexa demais. Outra armadilha comum é confundir cone de revolução com tronco de cone. O tronco — aquela fatia cortada de um cone por um plano paralelo à base — tem fórmula de volume diferente: V = (h/3) * pi * (R² + R*r + r²), onde R e r são os raios das duas bases. Misturar as duas fórmulas leva a erro de cálculo que pode desperdiçar material ou comprometer a integridade estrutural.
Para aplicações industriais, o acabamento superficial do cone internalmente costuma ser crítico quando se trata de fluxo de materiais granulares ou fluidos viscosos. Uma rugosidade Ra maior que 3,2 micrômetros pode causar aderência e obstrução progressiva, especialmente com pós úmidos ou produtos alimentícios. Polimento interno com pasta abrasiva fina resolve, mas o tempo adicional de acabamento varia de 20 minutos a 1 hora por peça, dependendo do diâmetro e da acidez do material. O ângulo de saída na base do cone — também chamado de ângulo de folga — influencia diretamente a descida de materiais. Para grãos secos, um ângulo mínimo de 45 graus garante fluxo contínuo sem compactação. Acima de 60 graus, o fluxo fica excessivamente rápido e difícil de controlar em processos de dosagem precisa. Esse equilíbrio entre velocidade de descarga e precisão de dosagem é o que define a viabilidade econômica de um sistema de silo cónico.
Quando usar alternativa ao cone tradicional
Nem sempre o cone de revolução é a solução mais eficiente. Para recipientes de armazenamento de grande porte, a combinação de cilindro na seção média com cone em ambas as extremidades reduz custo de fabricação em cerca de 30% e simplifica suporte estrutural. O cilindro permite soldagem automática de longa duração, enquanto os cones nas pontas facilitam descarga completa sem pontos mortos. Para processos químicos onde mistura e reação são críticas, o cone invertido — com a base larga voltada para baixo — promove turbulência natural quando o fluido entra em velocidade. Esse efeito pode substituir agitação mecânica em tanques de pequeno porte, cortando custo de manutenção e consumo energético em aproximadamente 40%. O fluxo descendente acelera naturalmente pela gravidade, criando mistura por cisalhamento sem necessidade de pás rotativas.
A espessura de parede do cone afeta diretamente a resistência à pressão interna. Para cones submetidos a pressão acima de 2 bar, a espessura mínima recomendada segue a fórmula de Lamé para cascas esféricas e cónicas: t = (P * R) / (2 * sigma * eta - P), onde P é a pressão, R o raio, sigma a tensão admissível do material e eta a eficiência da solda. Usar espessura abaixo desse valor pode causar deformação plástica progressiva e falha por fadiga em ciclos térmicos.
Resumo prático para aplicação imediata
O cone de revolucao é mais do que uma figura geométrica de livro didático. É uma ferramenta de projeto que exige compreensão das relações entre ângulos, geratrizes e áreas superficiais para funcionar corretamente. A prática mostra que pequenas variações no semi-ângulo — de 45 para 50 graus, por exemplo — alteram significativamente o comportamento de fluxo, a estabilidade estrutural e o custo de fabricação. Quando projetar um cone, meça sempre a altura vertical perpendicular à base, não a inclinação da superfície. Use a geratriz correta para cálculo de área lateral e planificação de chapas. Considere troncos quando a peça for truncada por aberturas ou conexões. E lembre-se: fórmulas ideais raramente correspondem exatamente à realidade manufacturada, então reserve margem de segurança de 5 a 10% em espessuras e acabamentos.
