O que é o cone planificado e como desenhar ele sem errar

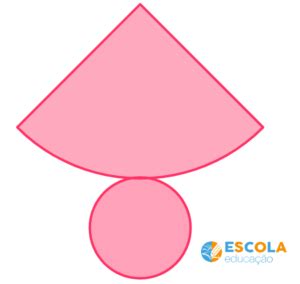

O cone planificado nada mais é do que a superfície lateral de um cone retângulo aberta sobre um plano. Quando você corta uma linha geratriz e estica o cone, o que sobra é um setor circular — não um círculo inteiro, a menos que o cone tenha raio de base zero, o que é um caso degenerado que ninguém usa no dia a dia. Achei que todo mundo sabia disso, mas já vi gente confundindo o ângulo do setor com a razão entre raio da base e geratriz sem fazer a conta correta. A fórmula é simples, mas o erro comum é tratar tudo como proporção linear quando na verdade envolve o perímetro da base.
Como calcular e construir o cone planificado
Vamos direto ao método. Você precisa de duas medidas: o raio da base do cone (R) e o comprimento da geratriz (g). A partir daí, o raio do setor circular que forma o cone planificado é igual à geratriz g. Isso é contraintuitivo para muita gente, que espera que o raio do setor seja algo diferente, mas é exatamente isso mesmo. O ângulo do setor, em graus, se calcula assim: Ângulo = (R / g) × 360°. Ou, usando notação mais comum, = 2R/g em radianos, multiplicado por 180/ para converter para graus. O importante é perceber que o ângulo depende exclusivamente da razão entre o raio da base e a geratriz.
Na prática, o passo a passo é: trace um arco de circunferência com raio igual à geratriz. Meça o comprimento do arco correspondente ao perímetro da base do cone, que é 2R. O ângulo central que subtende esse arco é o da fórmula acima. Pronto, você tem o setor circular que, ao ser enrolado, forma o cone. Um problema que eu encontrei na prática e que vale mencionar: quando o ângulo do setor fica muito pequeno — digamos, menos de 30° — o cone planificado é tão estreito que qualquer margem de erro no corte se amplifica enormemente ao montar o cone. A solução que uso é adicionar uma aba de colagem de pelo menos 15mm e cortar com estilete em vez de tesoura, porque a tesoura tende a esmagar o material nas pontas e distorcer o ângulo. Se o ângulo for menor que 15°, recomendo usar um software de modelagem como o Blender para gerar o vetor e plotar em vez de fazer à mão.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro detalhe que os manuais não destacam: a espessura do material afeta o resultado final. Se você estiver usando papelão de 3mm, o cone montado terá um raio de base ligeiramente menor do que o calculado, porque o material ocupa espaço. A correção é subtrair metade da espessura do material do raio g usado no traçado do setor. Para materiais finos como papel sulfite isso é irrelevante, mas para chapas metálicas ou plásticas rígidas faz diferença real.
Aplicações reais e onde o método falha
O cone planificado é usado em fabricação de funil, bueiros cônicos, calotas de iluminação, embalagens e peças de design industrial. Em todos esses casos, o importante é que a peça seja estampada ou cortada a laser a partir do vetor do setor, e depois dobrada na linha da geratriz. O método tem limitações claras. Ele só funciona para cones retos, ou seja, cones cujo vértice está diretamente acima do centro da base. Para cones oblíquos, o planificado não é um setor circular — é uma curva muito mais complexa que exige solução numérica. Não tente aplicar a fórmula do setor circular nesses casos. O caminho é usar softwares CAD com recursos de desenvolvimento de superfícies, como o Rhino com o plugin Kangaroo ou o Fusion 360, que fazem o unfold automaticamente.
Também não funciona bem se você precisar de precisão milimétrica em peças que serão soldadas ou coladas em sequência, porque cada peça individual tem tolerância de corte. Nesses casos, faça um protótipo em papel antes de cort ar o material final. Se você quer o cone planificado de um cone com raio da base 5cm e geratriz 13cm, o ângulo do setor é (5/13) × 360 138,5°. Trace um setor de 138,5° com raio 13cm. Ao enrolar, as bordas do setor se encontram e formam o cone. É isso. Sem complicação.
