O que é um diagrama de fase e por que ele aparece em todo lugar que você olha

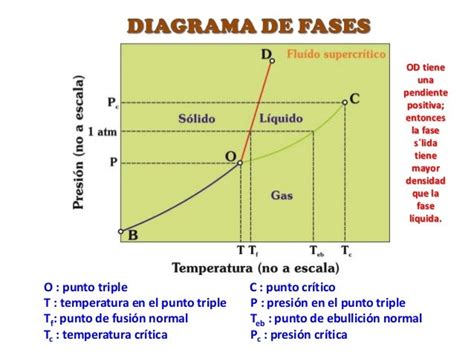

Diagrama de fase é simplesmente um mapa. Ele mostra, para uma mistura de substâncias, quais fases existem em equilíbrio sob certas condições de temperatura, pressão e composição. Isso vale para ligas metálicas, para sistemas poliméricos, para formulações farmacêuticas. O cara lê aquelas curvas no papel e sabe, antes de derreter qualquer coisa no forno, se vai ter ferrita, austenita, cimento, ou uma fase líquida atrapalhando o processo.
Como ler um diagrama de fase binário na prática
A parte mais comum que eu vejo é o diagrama binário, tipo ferro-carbono ou cobre-níquel. Você tem temperatura no eixo Y e composição em peso percentual no eixo X. As linhas que separam as regiões são as linhas de liquidus e solidus. Acima do liquidus, tudo tá líquido. Abaixo do solidus, tudo sólido. Entre as duas linhas, você tem uma mistura das duas fases, e a regra da alavanca te dá a fração de cada uma. A regra da alavanca funciona assim. Pega uma isoterma dentro da zona bifásica. Onde ela corta o liquidus e o solidus, esses pontos definem as composições de cada fase em equilíbrio. A fração molar ou em massa de cada fase é proporcional ao comprimento do braço oposto da alavanca dividido pelo comprimento total. Não é complicado, mas todo mundo erra na hora de inverter os braços. Eu erreava.
Vou dar um exemplo rápido. Suponha uma liga de 40% de níquel e 60% de cobre resfriando lentamente. Na zona bifásica, você traça uma linha horizontal na temperatura de interesse. O liquidus tá em algo como 78% Ni e o solidus em 56% Ni. A fração da fase líquida é (56 - 40) / (78 - 40), que dá cerca de 42%. A fração sólida é o resto, 58%. Parece simples. Até você tentar fazer isso de cabeça sem a régua.
O problema que ninguém conta sobre diagrama de fase
O conceito é tranquilo. A aplicação real é onde as coisas complicam. Eu trabalhei num projeto de ligas de alumínio modificadas com titânio para fundição sob pressão, e o diagrama Al-Ti que a literatura trazia era simplificado demais. As fases intermetálicas como Al3Ti e Al3Ti+Al de formação, e os dados experimentais divergiam do diagrama teórico em quase 50 graus Celsius na região de interestática. O workaround foi montar uma matriz de composições intermediárias, fazer DSC (calorimetria diferencial de varredura) em cada uma, e ajustar manualmente os pontos de transformação no diagrama. Levei três semanas e quase trinta amostras. Mas o resultado final, uma liga com controle real de tamanho de grão e sem formação excessiva de intermetálicos frágeis, compensou o trabalho.
Dica prática que vale mais que qualquer resumo teórico: o equilíbrio do diagrama de fase pressupõe resfriamento infinitamente lento. Na prática industrial, as taxas de resfriamento são da ordem de 10 a 100 graus por segundo em fundição. O resultado é que você muitas vezes não consegue ver as fases previstas pelo diagrama. Você precisa combinar o diagrama com dados de tratamentos térmicos reais para ter uma previsão útil.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que eu já vi acontecerem inúmeras vezes
O primeiro erro é tratar o diagrama como uma sentença divina. Ele é um modelo. Modelos têm limitações. Se a sua liga tem impurezas de enxofre ou fósforo, mesmo em traços, essas impurezas podem formar fases de baixo ponto de fusão que alteram drasticamente a processabilidade. O diagrama padrão não mostra isso porque foi desenhado para o sistema binário puro. O segundo erro é esquecer a cinética. Equilíbrio termodinâmico é um ideal. Segregação de soluto nas fronteiras de grão, nucleação heterogênea, resfriamento descontínuo, tudo isso desvia o sistema do equilíbrio predito. Um caso que eu vi foi uma liga de aço inoxidável austenítico onde a precipitação de carbeto de cromo nas fronteiras de grão durante a soldagem criou sensitização. O diagrama Fe-Cr-Ni previa uma solução sólida estável. A realidade foi corrosão intergranular em poucas semanas.
Outro ponto que poucas pessoas mencionam: diagramas de fase ternários não se resolvem com a regra da alavanca de forma direta. Você precisa projetar triângulos equiláteros e usar linhas de tie. Se você está lidando com sistemas ternários, o melhor caminho é software especializado ou tabelas experimentais. Tentar aplicar a lógica binária gera erros que vão do ridículo ao catastrófico dependendo da aplicação.
Baixando um diagrama de fase confiável para usar no dia a dia
O Banco de Dados de Diagramas de Fase do ASM International é uma referência clássica e geralmente acessível via assinatura institucional. Também tem o Phase Diagrams for Ceramists e a base de dados do NIST, que cobre metais e ligas com dados verificados experimentalmente. Para ligas de baixa temperatura e sistemas orgânicos, a literatura de engenharia química costuma ter tabelas mais precisas do que os livros-texto. Se você precisa de algo prático e gratuito para começar, o The Cambridge Structural Database e o Material Project oferecem diagramas calculados por integração de dados experimentais e termodinâmica computacional. Eles têm limitações documentadas em suas publicações, então leia o artigo que acompanha cada conjunto de dados antes de confiar cegamente nos resultados.
Uma maneira rápida de obter um diagrama para a sua liga específica: use softwares como Thermo-Calc, Pandat, ou JMatPro. Eles usam bancos de dados termodinâmicos calibrados e geram diagramas binários e ternários automaticamente. O custo é alto, mas o tempo que economiza em ensaios empíricos costuma pagar a licença em poucos projetos. Para estudantes ou quem tem orçamento apertado, o FactSage oferece versão acadêmica gratuita com bancos de dados razoavelmente abrangentes.
Quando um diagrama de fase simplesmente não funciona
Existem situações onde a ferramenta não resolve. Quando você lida comvidro ou materiais amorfos, o conceito de fase em equilíbrio perde sentido prático porque o sistema não cristaliza. O diagrama pode prever a formação de uma fase cristalina, mas o resfriamento rápido gera um sólido amorfo. Nesses casos, a análise de transição vítrea por DSC é mais informativa do que qualquer diagrama. Outro cenário é sistemas coloidais ou emulsões. As mesmas equações termodinâmicas valem, mas as interfaces e a energia superficial dominam o comportamento. Um diagrama de fase tradicional não captura isso. Você precisa de abordagens como o modelo de Flory-Huggins para polímeros ou técnicas reológicas complementares.
Se você está envolvido com processos aditivos, como impressão 3D metálica, o aquecimento e resfriamento cíclico criam microestruturas muito diferentes do diagrama de equilíbrio. A solidificação em camadas finas gera gradientes térmicos enormes e texturas preferenciais. O diagrama ainda serve como guia, mas você não pode usar ele para prever propriedades mecânicas sem validação experimental. Testes de tração, dureza e microscopia eletrônica são indispensáveis nessa etapa.
