Medindo diferença de potencial sem queimar o multímetro
A maioria das pessoas aprende diferença de potencial na escola como V = R × I e acham que entenderam o conceito. Quando pegam um multímetro na prática, descobrem que a realidade é mais complicada. A tensão entre dois pontos nem sempre é o que o schematic promete, e os erros de medição costumam ser sutis até você destruir um componente ou enganar a própria leitura. Eu estava configurando um sistema de aquisição de dados com sensores de corrente shunt quando percebi algo estranho. As leituras de tensão no microcontrolador variavam quando eu conectava o cabo de terra do osciloscópio em diferentes pontos do circuito. O problema não era o circuito em si. Era o ground loop criando uma diferença de potencial parasita entre o terra do equipamento de medição e o terra da placa. A solução foi simples, mas não óbvia para quem nunca viu isso: usar um diferencial floating ou isolar a referência de terra com um adaptador isolado. Gastei cerca de três horas rastreando o problema antes de perceber que as medições individuais estavam corretas, mas o sistema como um todo tinha uma topologia de terra problemática.

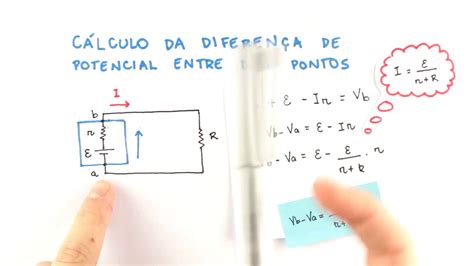

O que realmente é diferença de potencial
Diferença de potencial é a variação de energia potencial elétrica por unidade de carga entre dois pontos. Em termos práticos, é o trabalho necessário para mover uma carga de um ponto a outro contra o campo elétrico presente no circuito. A unidade é o volt, definida como um joule por coulomb. Isso é o que todo livro diz, mas o que importa na prática é que diferença de potencial sempre precisa de dois pontos de referência. Medir "a tensão" sem especificar onde estão os dois terminais é inútil. Já vi engenheiros relatarem valores de tensão sem mencionar o ground de referência, o que gera discussões intermináveis em reuniões de engenharia porque cada pessoa está assumindo um ponto diferente como referência. O multímetro mostra apenas a diferença entre o terminal vermelho e o preto. Se você conectar o preto em um ponto e o vermelho em outro, o valor aparece. Mas se ambos os pontos estiverem flutuando em relação ao terra da rede, o multímetro ainda vai mostrar alguma coisa, porque ele mede a diferença local, não a tensão absoluta em relação a um ponto fixo. Essa distinção parece trivial até você medir uma ponte H sem referenciação adequada e receber leituras que não fazem sentido no contexto do circuito.
Como medir corretamente
Para medir diferença de potencial, você precisa de um voltímetro ou multímetro configurado na escala de tensão adequada. Conecte o terminal comum (preto) no ponto de menor potencial que você quer referenciar e o terminal positivo (vermelho) no ponto de maior potencial. Se invertir as pontas de prova, o multímetro digital apenas mostra o valor negativo. Isso é esperado e não danifica o equipamento, desde que a tensão esteja dentro da faixa do instrumento. O erro mais comum é usar a entrada errada no multímetro. A entrada de milivolts ou de alta impedância nem sempre está identificada claramente nos modelos mais baratos. Em alguns multímetros, a entrada de corrente tem fusível interno, mas a de tensão não. Se você acidentalmente colocar as pontas de prova em série com o circuito na tomada de corrente, o multímetro vai queimar o fusível ou pior. Já tive isso acontecendo num painel de teste industrial e a correção foi substituir o fusível, mas o custo real foi o tempo parado da linha de produção durante duas horas.
Outro detalhe prático é a impedância de entrada do voltímetro. Multímetros digitais comuns têm impedância de 10 megaohms. Em circuitos de alta impedância, como sensores capacitivos ou divisores de tensão com resistores na casa dos megaohms, essa impedância de entrada altera significativamente a leitura. O multímetro se torna parte do circuito e carga o nó que você está medindo. Nesse caso, um osciloscópio com sonda de 10x ou um amplificador operacional como buffer são soluções mais adequadas. A diferença pode ser de dez por cento ou mais na leitura, dependendo da topologia do circuito.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Armadilhas que ninguém menciona
Tensão induzida em malhas de medição é um problema real e frequente. Quando você passa o cabo de prova do multímetro próximo a um condutor que carrega corrente alternada, especialmente em frequência elevada, o campo magnético variável induz uma tensão parasita no laço formado pelos cabos de teste. Em circuitos de potência com chaveamento rápido, como drivers de motor ou conversores buck, essa tensão induzida pode adicionar dezenas de milivolts ou até volts de ruído à leitura. A solução prática é reduzir a malha dos cabos de prova ao mínimo, usar pontas de prova com clipes de retorno curtos ou, em casos críticos, medir diretamente nos terminais do componente com os fios bem próximos entre si. Outro problema sutil é a queda de tensão nos próprios cabos de teste. Em medições de baixa tensão, como leituras de 50 milivolts em shunts de corrente, a resistência dos cabos e dos conectores banana pode representar uma fração significativa do valor medido. Cabos antigos com conexão frouxa nos terminais do multímetro podem introduzir resistências de contato variáveis que fazem a leitura oscilar. Trocar os cabos por ones de melhor qualidade e garantir conexão firme nos terminais costuma resolver, mas em medições de precisão, o ideal é usar pontas de prova com compensação calibrada e terminais traseiros de corrente direta no multímetro, se disponível.
Existem situações onde a diferença de potencial não pode ser medida diretamente com um multímetro comum. Em circuitos eletricamente isolados, como o lado secundário de um transformador de isolamento ou barras de alta tensão com referenciamento flutuante, o multímetro pode não ter potencial de referencial seguro. Nesses casos, o uso de sondas diferenciais de alta tensão ou amplificadores isólicos é necessário. Medir com multímetro padrão nesse tipo de configuração pode ser perigoso e gerar leituras completamente erradas por causa de caminhos de retorno de corrente não intencionais através do corpo do operador ou do equipment chassis.
Aplicações práticas
Na manutenção de equipamentos eletrônicos, a medição de diferença de potencial é a primeira ferramenta de diagnóstico. Você verifica se a alimentação está chegando nos pontos corretos da placa, se reguladores de tensão estão funcionando, se sinais digitais têm níveis adequados. Num reparo recente de uma fonte chaveada de 24 volts, a medição diferencial entre os terminais do capacitor de filtro revelou uma ondulação de 2,3 volts pico a pico que indicava um capacitor degradado. A medição simples de tensão DC mostrava 24 volts nominais, que pareciam aceitáveis, mas a ondulação escondida era suficiente para causar mau funcionamento em cargas sensíveis. O substituto do capacitor resolveu o problema imediatamente. Em projetos de automação, a diferença de potencial entre pontos de sensores indutivos e o terra da plaquinha de aquisição muitas vezes exige condicionamento de sinal. Sensores de efeito Hall, termopares e strain gauges geram tensões da ordem de milivolts que precisam ser amplificados sem introduzir ruído de modo comum. A rejeição de modo comum do amplificador diferencial é o parâmetro crítico aqui, e a escolha errada do componente pode fazer com que ruídos de terra sejam amplificados junto com o sinal útil. Um INA219 ou INA3221 de Texas Instruments, por exemplo, oferece rejeição de modo comum superior a 80 dB na faixa de frequência relevante para a maioria das aplicações industriais, enquanto amplificadores operacionais genéricos podem oferecer muito menos.
Se você precisa de um recurso para calcular diferença de potencial em circuitos mais complexos, o LTspice da Analog Devices é uma ferramenta gratuita que simula circuitos analógicos com boa precisão. A versão mais recente está disponível diretamente no site da fabricante. A curva de aprendizado é razoável e a precisão dos modelos de componentes torna as simulações confiáveis para prototipagem. Para quem trabalha com medições reais, um bom multímetro com função de min/max e registro de dados, como um Fluke 87V ou um modelo equivalente de outra marca, permite capturar transientes de tensão que leituras pontuais não revelam. Esses transientes muitas vezes são a causa raiz de falhas intermitentes que aparecem e somem sem padrão óbvio.
