O que é espelho esférico e por que mapas mentais ajudam
Eu já perdi mais tempo do que gostaria corrigindo gráficos de raios em exercícios de ótica porque alguém esqueceu o sinal da distância focal. Espelho esférico é um conceito básico de física, mas a forma como as fórmulas se conectam faz muita gente se perder. O mapa mental serve justamente para organizar essa rede antes que ela vire confusão na hora da prova.
espelhos esfericos mapa mental: como montar do zero
Achei que precisava de um app sofisticado pra fazer mapas mentais de física, mas não. O problema era outro: eu estava misturando convenção de sinais dos espelhos côncavos com a dos convexos num mesmo diagrama. Isso gerava erros sistemáticos que não apareciam até eu chegar na resolução numérica. A solução foi simples. Criei dois ramos separados no mapa, um para côncavo e outro para convexo, com convenções de sinais distintas em cada um. Vou te mostrar como fiz e o que funciona na prática.

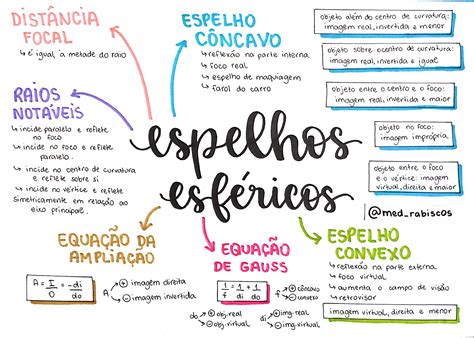

Abra qualquer ferramenta de mapas mentais que você já use. Eu uso uma baseada em nodes textuais, mas pode ser Canva, XMind, MindMeister ou até papel mesmo. O formato não importa tanto quanto a estrutura de informação. No centro, coloque espelhos esfericos. Desse nó, puxam três ramos principais: tipos, conceitos-chave e fórmulas.
Ramo tipos
Dentro de tipos, divida em côncavo e convexo. Para cada um, adicione nós filhos com:
- Superficie refletora interna (côncavo)
- Superficie refletora externa (convexo)
- Ponto focal real (côncavo)
- Ponto focal virtual (convexo)
Um detalhe que pouca gente coloca no mapa e faz diferença: o vértice. Sempre adicione o vértice como nó conectado a ambos os tipos. É nele que a convenção de origens se apoia.
Ramo conceitos-chave
Aqui entra o que os livros chamam de teoria, mas que na prática é mais importante saber do que decorar. Coloque estes nós:
- Centro de curvatura (C): centro da esfera da qual o espelho é segmento. A distância C-V é o raio R.
- Foco (F): ponto onde raios paralelos ao eixo principal convergem (côncavo) ou parecem divergir (convexo). Distância focal f = R/2.
- Eixo principal: linha que passa por C, F e V.
- Objecto real vs virtual: a maioria dos problemas usa objecto real. Objecto virtual aparece em sistemas com múltiplos espelhos ou lentes encadeadas.
- Imagem real vs virtual: real significa que raios realmente se cruzam. Virtual significa que só parecem se cruzar quando prolongados.
Um insight que ninguém te conta: a distinção entre imagem real e virtual não depende apenas do espelho, mas da posição do objecto relativa ao foco. Isso muda conforme o tipo de espelho. No mapa, isso deveria aparecer como uma nota de link entre o ramo tipos e o ramo imagens, não como um nó isolado.
Ramo fórmulas
Aqui é onde a maioria dos mapas falha. Eles colocam a equação dos pontos conjugados e a ampliação sem indicar quando cada sinal vale o quê. Coloque estas duas fórmulas com convenções de sinais explicadas ao lado, não só a fórmula seca:
👉 Clique no botão abaixo para saber mais sobre o assunto!
Equação dos pontos conjugados: 1/f = 1/p + 1/p' Ampliação: A = -p'/p = h'/h
Ao lado de cada uma, anote a convenção que eu uso: p positivo para objecto real, p' positivo para imagem real (mesmo lado que o objecto no espelho côncavo), negativo para imagem virtual. f positivo para espelho côncavo, negativo para convexo. H' positivo para imagem direita, negativo para invertida.
A parte que os manuais não explicam
Três coisas que eu aprendi na prática e que fazem diferença real: Primeiro, o erro mais comum não é calcular errado. É esquecer que a convenção de sinais inverte entre espelho côncavo e convexo. Quando eu fazia mapas mentais genéricos com uma única convenção,Errava sistematicamente metade das questões de convexo.
Segundo, a regra dos três raios notórios funciona bem para construção gráfica, mas tem uma limitação prática. O raio que passa pelo centro de curvatura reflete sobre si mesmo, mas em espelhos convexos esse raio só existe se prolongado para trás. Muitos mapas mentais ignoram esse detalhe e o aluno fica sem saber traçar a imagem corretamente num espelho convexo. Terceiro, e isso é importante, a relação f = R/2 é aproximada. Vale estritamente apenas para espelhos paraxiais, ou seja, quando os raios incidentes estão próximos do eixo principal e fazem pequenos ângulos. Se o espelho for grande em relação ao raio de curvatura, a aberraçao esférica entra e o foco deixa de ser um ponto bem definido. Isso raramente cai em exercícios de ensino médio, mas é algo que eu vi causar confusão em laboratórios de ótica quando alunos mediam a distância focal com fontes extensas.
Como usar o mapa mental de verdade
Mapa mental bem feito não é só um diagrama bonito. Ele precisa ser consultável. Eu organizo os meus de forma que, em cinco segundos, eu consiga encontrar a convenção de sinais correcta para o tipo de espelho da questão. Coloque links cruzados. Na minha versão, há uma linha ligando o nó "foco" no ramo côncavo ao nó "imagem real" no ramo conceitos. Outra linha liga "foco" no ramo convexo ao nó "imagem virtual". Isso visualiza a dependência entre tipo de espelho e natureza da imagem sem precisar decorar.
Outro trauco que funciona: em vez de escrever fórmulas soltas, coloque-as dentro de blocos condicionais. "Se espelho côncavo E objecto além de C, então imagem real, invertida e menor." Isso transforma o mapa de consulta passiva para ferramenta de raciocínio rápido.
Quando o mapa mental não serve
Honestamente, ele não resolve tudo. Se o problema envolve combinação de dois espelhos, reflexão em superfícies curvas com ângulos grandes, ou cálculos numéricos com dados experimentais com incerteza, o mapa é só o ponto de partida. Nesses casos, o mapa ajuda a lembrar a convenção, mas o trabalho pesado é a montagem algébrica e o cuidado com os sinais durante os cálculos. Também não adianta muito se você só copiar um mapa pronto da internet sem reconstruir. Eu já vi alunos baixarem mapas bonitos e continuarem errando porque nunca passaram pelo processo de decidir o que colocar onde. O actode montar o mapa é onde a informação se fixa.
Baixo o meu
Se quiser uma versão já estruturada, posso partilhar o ficheiro do mapa mental que uso. Ele vem em formato editável para que você possa adaptar às suas necessidades. O formato é simples, baseado em texto hierárquico, compatível com a maioria dos importadores de mapas mentais. O link para download está abaixo. Se tiver algum problema para importar, responda aqui que eu ajusto.
