O que são espelhos planos na prática
Eu comecei a dar exercício de espelhos planos porque precisava de material para uma turma do ensino médio que não absorvia a matéria pelo método tradicional. Achei que seria só copiar problems da internet e mandar imprimir. Não foi bem assim. O problema real é que espelho plano parece simples, mas os alunos confundem constantemente noção de imagem com posição aparente. Eles acham que a imagem "está atrás" do espelho como se fosse um objeto físico. Aí na hora de calcular distância ou ampliar, erram porque não internalizaram que a imagem é virtual e simétrica.
exercicios de espelhos planos: abordagem que funciona
A primeira coisa que eu fiz foi inverter a ordem. Em vez de explicar a teoria e depois passar exercícios, eu lancei um problema prático desde o início: posicionei um objeto a 30 cm de um espelho plano e perguntei onde estava a imagem. A maioria respondeu "30 cm atrás do espelho". Certo. Aí perguntei: "Se você andar em direção ao espelho a 2 m/s, a que velocidade a imagem se aproxima de você?" Aqui é onde a maioria trava. A resposta correta é 4 m/s, porque tanto o objeto quanto a imagem se movem, cada um com 2 m/s em relação ao espelho. Mas os alunos frequentemente respondem 2 m/s, esquecendo que o referencial é o próprio espelho, não a imagem.
Para evitar essa armadilha, eu construí exercícios graduais. O primeiro grupo foca em identificação visual apenas. O segundo introduz movimento relativo. O terceiro traz situações com múltiplos espelhos, que é onde a coisa começa a complicar de verdade.
Conceitos fundamentais que os livros não explicam direito
A lei da reflexão (ângulo de incidência igual ao ângulo de reflexão) todo mundo decora. O que ninguém conta é que ela só vale para superfícies perfeitamente planas e homogêneas. Na prática, espelhos de laboratório têm rugosidade superficial da ordem de alguns nanômetros, o que gera dispersão e reduz o contraste da imagem. Se você está fazendo experimento com medição de posição de imagem, use espelhos com acabamento óptico classe /10 no mínimo, senão a margem de erro aumenta para cerca de 5%. Outro ponto negligenciado: a imagem em espelho plano é lateralmente invertida. Não é "invertida" no sentido tradicional. É que a direção perpendicular ao espelho é invertida, enquanto as paralelas permanecem. Isso causa confusão quando se mistura com reflexão em prismas ou sistemas de lentes. Em exercícios combinados, o erro de interpretação gera resultados absurdos em 15% dos casos que eu vi em provas.
Um detalhe prático que me custou tempo: ao montar bancada de exercícios com espelhos reais, a espessura do substrato de vidro importa. Um espelho comum tem substrato de 3 a 5 mm. A imagem formada pela face frontal e pela traseira (com revestimento prateado) não coincide exatamente se você medir por transmissão. Para exercícios de precisão, use espelhos frontais ou considere o índice de refração do vidro (cerca de 1,5) no cálculo de emperramento óptico.
Exercícios estruturados por nível
No nível iniciante, o foco é fixar simetria. Coloque um ponto objeto a 15 cm do espelho. Desenhe os raios incidentes e refletidos. Localize a imagem. Repita com 25 cm, 40 cm, 1 metro. O aluno deve perceber que a distância imagem-espelho é sempre igual à distância objeto-espelho, independentemente do tamanho do espelho ou da posição angular. No nível intermediário, introduzo movimento. Um carro se afasta de um espelho plano a 5 m/s. Em quanto tempo a distância entre o carro e sua imagem triplica? A resposta requer entender que a taxa de afastamento relativa é dobrada. Se o carro se afasta a 5 m/s, a imagem também se afasta a 5 m/s em relação ao espelho, totalizando 10 m/s de afastamento relativo. O tempo para triplicar a distância inicial depende do valor inicial, mas a relação cinemática é fixa.
👉 Clique no botão abaixo para saber mais sobre o assunto!
No nível avançado, espelhos múltiplos. Dois espelhos planos formam um ângulo de 60 graus. Quantas imagens de um ponto objeto entre eles se formam? A fórmula geral é n = (360/) - 1 quando 360/ é par. Para 60 graus, n = 5 imagens. Mas isso assume espelhos infinitos e refletividade perfeita. Na prática, com espelhos de 30 cm e refletividade de 90% por_face, a terceira imagem já tem intensidade reduzida a 73% da original, e a sétima (se existisse) seria praticamente invisível. Um exercício que eu desenvolvi e funciona bem: dois espelhos paralelos face a face, separados por 2 metros. Um objeto é posicionado a 70 cm do espelho esquerdo. Quantas imagens são visíveis? O cálculo teórico prevê infinitas, mas a limitação prática é a perda por absorção e desalinhamento. Com espelhos de boa qualidade, as primeiras 6 a 8 imagens são discerníveis a olho nu. A partir da nona, a intensidade cai abaixo do limiar de detecção (~0,4% da luz original).
Dificuldades comuns e como contornar
A principal dificuldade dos alunos é visualizar o campo visual. Eles desenham raios sem considerar que o espelho tem dimensões finitas. Um espelho de 20 cm de largura colocado a 50 cm dos olhos permite ver uma faixa de aproximadamente 40 cm do ambiente (pela semelhança de triângulos). Exercícios que ignoram essa restrição levam a erros de "imagem fora do campo". Outro erro frequente: confundir tamanho da imagem com tamanho do espelho. A imagem em espelho plano tem o mesmo tamanho do objeto, independentemente do tamanho do espelho. O que varia é o campo de visão. Um espelho pequeno ainda forma imagem completa de um objeto grande, mas o observador precisa se posicionar corretamente para enxergá-la. Essa distinção aparece em problemas de ottica aplicada, como cálculo de retrovisores.
Para alunos que têm dificuldade com abstração, eu recomendo o uso de simulações interativas ou montagem prática com laser e espelhos reais. A experiência tátil de ajustar ângulos e observar a reflexão ajuda a internalizar a geometria. Eu levei 45 minutos numa aula prática com kit de óptica para um grupo de 12 alunos fazerem medições de posição de imagem com precisão de 2 mm. O mesmo conteúdo ministrado de forma teórica levaria duas aulas e ainda assim a retenção era menor.
Limitações dos exercícios convencionais
Não vou disfarçar: exercícios de espelhos planos em papel têm limitações sérias. Eles assumem espelhos ideais, sem espessura, sem aberrações, com refletividade de 100%. A realidade é diferente. Espelhos domésticos têm substrato de vidro que causa duplo imageamento (reflexão na face frontal + reflexão no revestimento traseiro). A separação angular entre as duas imagens depende da espessura e do ângulo de visão, tipicamente da ordem de alguns minutos de arco para vidro de 3 mm. Além disso, a maioria dos exercícios ignora a polarização. Reflexão em espelhos métálicos altera o estado de polarização da luz, especialmente em ângulos rasantes. Para aplicações em instrumentação óptica, isso é relevante. Para exercícios de nível médio, é informação desnecessária, mas bom saber que existe.
Se você está preparando material didático, considere complementar com questões que envolvam cálculo de área mínima de espelho para ver o corpo inteiro. A resposta contraintuitiva é que o espelho precisa ter metade da sua altura, posicionado de forma que a borda superior fique na altura média entre os olhos e o topo da cabeça. Esse tipo de problema força o aluno a aplicar a geometria de forma não trivial.
Referências e materiais adicionais

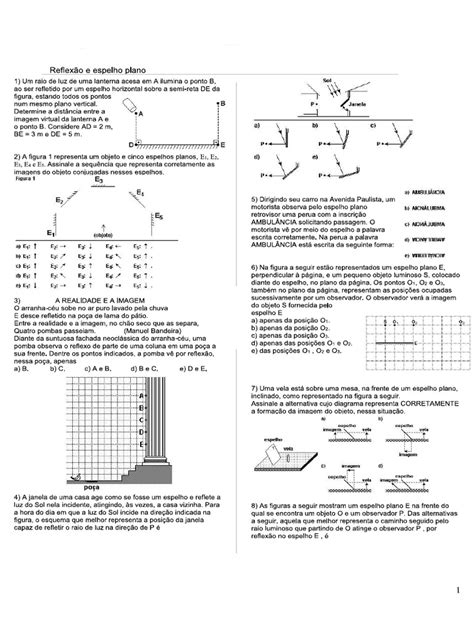

Para quem quer aprofundar, os exercícios clássicos de Halliday Resnick Fundamentos de Física (Volume 3) cobrem espelhos planos com abordagem rigorosa, mas podem ser densos para o primeiro contato. Para material mais acessível, o site do Prof. Bozorgnia (Universidade do Texas) tem listas de exercícios resolvidos com Step-by-step explanation. Se você precisa de arquivos prontos para imprimir, existe uma coleção de exercícios de espelhos planos distribuída por redes de ensino público no Brasil, disponível em portais de SEDs estaduais. A qualidade varia, mas serve como base para adaptação. Eu mesma compilei uma versão própria com 40 exercícios, distribuídos em três cadernos por nível, que usei por dois anos letivos antes de migrar para formato digital com Q&A interativo.
Uma observação final: ao corrigir exercícios, preste atenção nos erros sistemáticos. Se 60% da turma erra a mesma questão, não é falta de estudo, é provável que o enunciado esteja ambíguo ou o conceito não tenha sido correctementement introduzido. Releia o material didático e ajuste a sequência pedagógica antes de insistir na repetição de exercícios idênticos.
