Entendendo força eletromagnética na prática
A força eletromagnética é uma das quatro forças fundamentais da natureza e, ao mesmo tempo, a mais presente no cotidiano de qualquer engenheiro ou técnico que trabalhe com sistemas elétricos e eletrônicos. Ela descreve a interação entre partículas carregadas por meio de campos elétricos e campos magnéticos, e é responsável por praticamente tudo que envolve corrente, magnetismo e eletrônica moderna. Muitos começam estudando as fórmulas isoladamente — a de Lorentz, a lei de Faraday, a de Ampère — e acabam com uma visão fragmentada. O problema é que, na prática, esses fenômenos quase nunca aparecem separados. Você raramente vai encontrar um cenário em que apenas o campo elétrico age sem gerar uma componente magnética significativa, especialmente em frequências mais altas ou correntes elevadas.
O que você realmente precisa saber sobre força eletromagnética

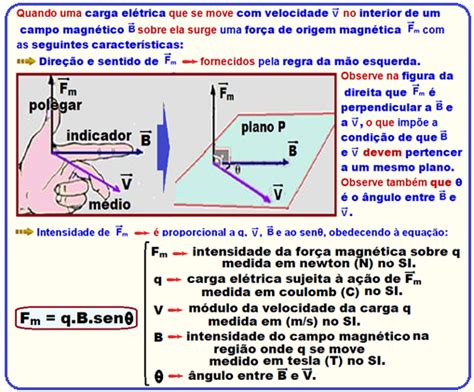

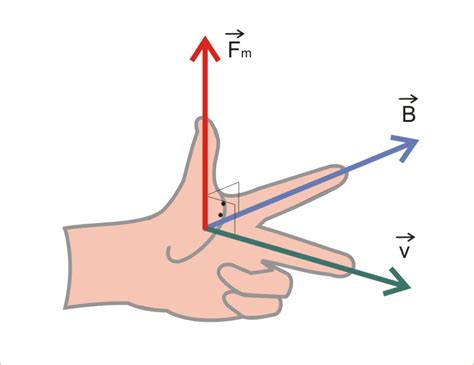

A força de Lorentz, F = q(E + v × B), resume tudo em uma expressão. Mas o que as pessoas ignoram é que o termo magnético (v × B) só existe quando a carga está em movimento. Uma carga parada só sente o campo elétrico. Isso parece óbvio, mas é onde muitos cometem erros na hora de analisar blindagens, traçados de PCB e até o dimensionamento de capacitores de alta tensão. Outro ponto que pouca gente leva a sério é a questão dos materiais. A permeabilidade magnética relativa (r) do aço comum é da ordem de 100 a 5000, dependendo da liga e do tratamento térmico. Isso significa que um núcleo de ferro pode concentrar fluxos magnéticos milhões de vezes mais do que o ar. Na prática, isso resolve problemas de eficiência em motores e transformadores, mas introduz saturação, histerese e perdas por correntes parasitas que simplesmente não existem em modelos teóricos simplificados.
Aqui vai um exemplo concreto que encontro frequentemente em projetos reais. Montei recentemente um sistema de aquisição de dados para monitorar a vibração de um motor de indução trifásico de 7,5 kW. O sinal dos sensores piezoelétricos era microvoltagem na faixa de kHz. O ruído eletromagnético do motor e dos cabos de potência estava contaminando completamente as medições. O problema não era o sensor em si, mas o acoplamento capacitivo e indutivo dos cabos de sinal com os condutores de potência próximos. A solução que funcionou foi uma combinação de três medidas. Primeiro, substituí os cabos de sinal por fios blindados com trançado de cobre em vez de folha alumínio — o trançado oferece melhor proteção em baixas frequências. Segundo, separei fisicamente os cabos de sinal dos de potência por pelo menos 30 cm ao longo de todo o trajeto. Terceiro, coloquei ferrites em ambos os extremos dos cabos de sinal. O resultado foi uma redução de ruído de cerca de 40 dB, o que permitiu leituras confiáveis sem necessidade de filtragem digital agressiva.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Isso mostra algo importante: a força eletromagnética não é apenas uma equação para calcular campo e força. Ela dita decisões de layout, escolha de componentes e técnicas de blindagem que fazem a diferença entre um sistema que funciona e um que não funciona de forma consistente. Quando se trata de simulação ou modelagem, ferramentas como o ANSYS Maxwell ou o open-source FreeFEM permitem resolver equações de Maxwell completas em geometrias reais. O custo é tempo de computação. Um modelo 3D simples de um transformador pode levar de 2 a 6 horas em uma estação de trabalho razoável, enquanto uma análise de campo completo com harmônicos pode ultrapassar 24 horas. Para muitas aplicações industriais, métodos aproximados como o circuito equivalente ou a metodologia de elementos de linha são mais do que suficientes e reduzem esse tempo para minutos.
Um erro comum é tentar modelar tudo com elementos de volume 3D quando o problema tem simetria ou variações predominantemente unidimensionais. Já vi projetos onde uma análise 2D axisimétrica resolveu um problema de indução que estava sendo tentado como 3D completo, cortando o tempo de simulação em cerca de 80% com perda insignificante de precisão. A lição é escolher o modelo adequado à geometria, não o mais completo disponível.
Limitações que ninguém gosta de admitir
A análise eletromagnética tradicional tem restrições sérias. Em altas frequências — acima de 1 GHz, por exemplo — efeitos de dispersão, skin effect e irradiação passam a dominar, e modelos baseados em quasistaticidade falham. Nesses casos, a abordagem de onda completa ou métodos numéricos como FDTD tornam-se necessários, mas exigem malhas extremamente refinadas e, consequentemente, recursos computacionais proporcionalmente maiores. Outro ponto cego é a incerteza nos parâmetros dos materiais. A permeabilidade magnética de núcleos ferromagnéticos varia com a temperatura, com o nível de fluxo e com a história de magnetização anterior. Um material que na especificação do fabricante tem r = 2000 em condições nominais pode facilmente cair para r = 500 sob saturação parcial ou aquecimento operacional. Projetos que ignoram isso tendem a ter desempenho muito abaixo do esperado em condições reais.
Para medições práticas, a escolha do método de medição do campo importa muito. Um gaussímetro de sonde Hall é adequado para campos estáticos e de baixa frequência, mas não captura variações rápidas. Para campos dinâmicos, bobinas de busca ou sensores magnetoressistivos oferecem respostas em faixa mais ampla, mas exigem calibração cuidadosa. Não adianta ter a teoria perfeita se a instrumentação não consegue capturar o fenômeno com a resolução necessária. O estudo da força eletromagnética exige equilíbrio entre o rigor teórico e a realidade dos materiais, geometrias e condições operacionais. Conhecer as equações é o primeiro passo, mas saber quando elas não se aplicam totalmente é o que separa um projeto que funciona no papel de um que funciona no mundo real.
