Montando um mapa mental de geometria molecular sem enlouquecer

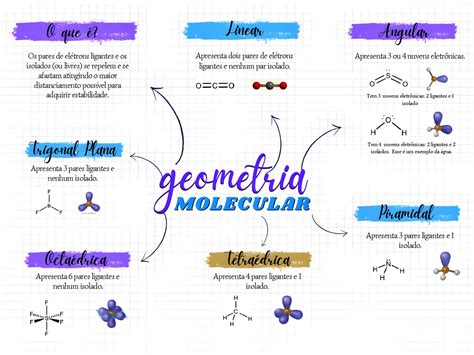

Pegou uma folha A4 em branco, um lápis de cor, e começou a desenhar o geometria molecular mapa mental achando que ia ser tipo um diagrama de árvore limpo? Vai não. Esse assunto resiste a qualquer estrutura rígida porque a Teoria VSEPR já é uma hierarquia de contagens. Você conta pares, descobre a geometria de domínios eletrônicos, aí tira os pares solitários, e o resultado final não tem nome intuitivo. Um "see-saw" não aparece em nenhuma lista de opções que você decora. Então o mapa precisa deixar espaço pra essa fase de "corte" entre o que você conta e o que a molécula realmente tem. O método que funciona na prática é o seguinte: comece no centro com a fórmula da molécula (não com o nome, com a fórmula). Do lado esquerdo, liste os pares de ligação e os pares solitários separados, contando explicitamente os elétrons de valência do átomo central. Do lado direito, desenhe a geometria de domínios (não a molecular ainda). No topo, anote o ângulo ideal daquele domínio. No fundo, coloque a geometria molecular final e o ângulo real, que quase sempre difere do ideal por causa dos pares solitários. Essa diferença é onde a maioria dos estudantes perdem a referência.
Por que o geometria molecular mapa mental quebra na segunda vez que você usa
A gente acha que depois de desenhar três ou quatro exemplos o padrão pega e vira automático. Não pega. Eu tive um caso com um aluno que misturava SF4 e SeF4 no mesmo nó do mapa. A geometria de domínios das duas é a mesma (trigonal bipiramidal, 5 pares), mas o enxofre no SF4 tem um par solitário que empurra os ligantes pras posições equatoriais, e o selênio no SeF4 tem um par solitário que faz o ângulo ficar menor ainda. O ângulo F-S-F equatorial é 101,9° no SF4 e 87° no SeF4. Ele tava apontando as duas pra "distorcida" no mapa e achando que era o mesmo tipo de distorção. A solução que usei foi forçar ele a escrever o número de pares solitários em uma bolinha separada, isolada, antes de descrever a distorção. Não é elegante, mas trava o erro. Outra coisa que ninguém avisa: a hibridização é a última camada do mapa, não a primeira. Se você coloca sp3 no topo e tenta "deduzir" a geometria de lá, vai errar em qualquer molécula que tenha ressonância ou centros de ligação fraca. O sp2 do carbonato, por exemplo, é consequência do ressonance, não uma premissa. No mapa, a hibridização vai no rodapé, como nota de pé, com uma linha pontilhada ligando ao átomo central. Isso tira ela do caminho da lógica principal.
O que colocar em cada ramal
A ramificação principal divide em quatro ramos no máximo. Mais que isso, a folha vira um rabisco impossível de ler em prova. Os ramos são: Ramo 1 – Contagem de pares. Elétrons de valência do central, menos os da ligação, dividido por dois. Se der fração, tá errado, volta. Pares solitários ficam num subnó à esquerda. Pares de ligação (simples, duplo, triplo) no subnó à direita. Um par duplo conta como UM domínio no VSEPR, mas o ângulo dele fica ligeiramente maior que o de um par simples. Isso não parece óbvio, mas faz a CH2O ter ângulo H-C-H de 116° em vez de 120°, enquanto a C=O fica a 122°.
Ramo 2 – Geometria de domínios vs. geometria molecular. São duas coisas diferentes e o mapa precisa mostrar as duas com nomes distintos. Trigonal bipiramidal é a geometria de domínios. T-shaped, seesaw, square planar, são geometrias moleculares derivadas dela. Eu uso cores: azul pra geometria de domínios, vermelho pra molecular. Se a cor não aparecer, eu sei que esqueci de fazer o "corte" dos pares solitários. Ramo 3 – Ângulos e distorção. Aqui você anota o ângulo ideal (109,5; 120; 180; 90; 120) e, ao lado, o ângulo real com a seta de distorção. LP-LP > LP-BP > BP-BP. Essa ordem de repulsão é o que determina pra onde os pares solitários fogem. Sempre pra posição equatorial numa bipiramidal, nunca axial, porque axial tem dois vizinhos a 90° enquanto equatorial tem só um. Parece detalhe, mas é exatamente isso que diferencia AX4E (seesaw) de AX3E2 (T-shaped).
👉 Clique no botão abaixo para saber mais sobre o assunto!
Ramo 4 – Exceções e limitações. VSEPR não resolve. Ponto. Moléculas com metais de transição, compostos de coordenação, ou qualquer sistema onde a fronteira de energia entre orbitais d e p fica ambígua, o mapa simplesmente não se aplica. Nesses casos, a abordagem é química quântica ou pelo menos o modelo de ligantes de campo. Se a sua prova ou disciplina entra nisso, o mapa mental é ineficiente como ferramenta de estudo. Use tabelas de complexos, não diagramas de ramos.
Como montar na prática, folha por folha
Uma página A4 dá pra três moléculas no máximo. Eu monto assim: de cima pra baixo, SF2, CH2O, XeF4. A SF2 testa a distorção ângulo com dois pares solitários em tetrédrico. A CH2O testa a questão do par duplo ocupar domínio único mas comprimir os ângulos. O XeF4 é o caso em que a geometria de domínios é octaédrica (6 domínios) mas a molecular é square planar porque os dois pares solitários ficam em posições trans, não cis. Se o seu mapa não deixa claro por que eles vão trans, o desenho tá incompleto. O cis teria dois LP a 90° entre si, o trans tem 180°, e a repulsão minimiza. Isso leva uns oito minutos por molécula se você está traçando à mão. Aí você compara os três e começa a ver o padrão. Se for digital, eu tenho um arquivo que fiz uma vez em CMapTools, mas perdi o link. A vantagem do digital é que você pode conectar o mesmo nó de "par solitário em posição axial" pra três moléculas diferentes e ver a repetição. A desvantagem é que a velocidade de construção cai pela metade comparado a lápis, e em sala de aula ninguém tem um laptop aberto.
Um detalhe que levou tempo pra eu internalizar: quando você tem mais de dois átomos centrais numa cadeia, tipo H3O+, o H não é o central, mas o mapa ainda precisa mostrar as três ligações O-H porque a simetria D3h faz a geometria ser pirâmide trigonal, não ângulo dobrado tipo água. A geometria molecular do íon, considerando todos os átomos, é piramidal. As pessoas escrevem "dobrada" por analogia com H2O e estão erradas. No mapa, a etiqueta correta é "pirâmide trigonal" e o ângulo é 113°, não 104,5°.
Onde o mapa não chega
Para moléculas com ressonância forte, tipo o ozonídeo ou o íon NO2-, o VSEPR dá a forma mas não explica a distribuição de carga. O mapa mostra a geometria, mas a pergunta de prova quer saber por que os dois ângulos N-O-N são equivalentes mesmo com formal charges diferentes. Aí você precisa de estruturas de Lewis completas com ressonance, não de contagem de pares. O mapa mental ajuda a organizar a parte geométrica, mas a parte eletrônica exige outra camada de estudo. Não tente forçar tudo numa folha só. Duas folhas, uma pra geometria, outra pra ressonância, é mais honesto. Outro ponto: o mapa não substitui a modelagem 3D. Para AX4E2 (square planar) ou AX5E2 (linear), a visualização espacial é tão contraintuitiva que um gizinho ou um app tipo MolView resolve em dois minutos o que você vai ficar vinte minutos tentando desenhar em 2D no papel. Use o mapa pra treinar a lógica de contagem, e o modelo 3D pra conferir se o que você desenhou faz sentido espacialmente.
