Hexágono convexo: o que é e como lidar com isso no dia a dia

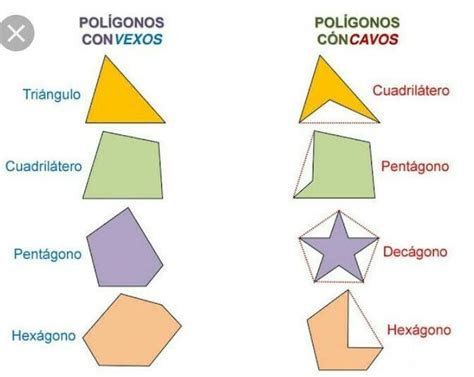

Convexo significa que nenhum ângulo interno ultrapassa 180 graus. Se você ligar dois pontos quaisquer dentro da figura, o segmento inteiro permanece dentro dela. Isso vale para hexágonos também. A diferença prática é que, quando um hexágono perde a convicidade, seu cálculo de área, centroides e teselamentos mudam completamente.
O problema que encontrei na prática com hexagono convexo
Trabalhava com um projeto de layout industrial que exigia preencher um contorno irregular com peças hexagonais. O modelo inicial, simples, usava um polígono regular de lados iguais. Quando o cliente pediu adaptação ao terreno real, medições de campo revelaram dois vértices com ângulos internos levemente acima de 180 graus. A ferramenta de tesselação que eu usava simplesmente travou. Não retornou erro nenhum. Só parou de desenhar os hexágonos próximos a esses vértices. Perdi uma manhã inteira investigando antes de perceber o que era. A solução foi trian gularizar a área problemática com o algoritmo de Delaunay, calcular a convex hull dos pontos que realmente importavam e aplicar a tesselação hexagonal apenas nas regiões comprovadamente convexas. Depois juntei as peças dos dois grupos com uma intersecção manual no CAD. Funcionou, mas o tempo de processamento triplicou. Esse tipo de situação acontece com frequência em projetos reais onde a geometria teórica e a execução de campo não batem. Por isso, antes de rodar qualquer ferramenta automatizada, você deve verificar a convicidade do polígono. O custo dessa verificação é baixo. O custo de ignorá-la pode ser alto.
Definição técnica revisada
Um hexagono convexo é um polígono de seis lados no qual todos os ângulos internos são estritamente menores que 180 graus e todos os segmentos entre pares de pontos pertencentes ao interior ou à fronteira permanecem contidos no polígono. A soma dos ângulos internos é sempre 720 graus. Isso vale para qualquer hexágono simples, convexo ou não. A convexidade é uma restrição adicional sobre a forma dos lados e vértices. Área de um hexágono regular com lado a segue a fórmula clássica A = (33/2)a². Para hexágonos irregulares, mas ainda convexos, a coisa se complica. A abordagem mais segura é dividir o polígono em triângulos a partir de um vértice arbitrário e somar as áreas. Outro método é a fórmula do cordão ou shoelace, que funciona desde que os vértices estejam ordenados consistentemente, seja no sentido horário ou anti-horário.
Centroide também precisa de tratamento especial. O centroide de um polígono convexo não é necessariamente o ponto médio entre quaisquer dois vértices. Ele pode cair fora de regiões evidentes se os lados tiverem comprimentos muito desiguais. Use a média ponderada das coordenadas dos vértices pelo sinal das áreas triangulares formadas com a origem.
Método passo a passo para trabalhar com hexágonos convexos
Vou listar um fluxo que uso com frequência. Não é a única maneira, mas é o que tende a funcionar sem surpresas. Primeiro, colete os vértices em ordem. Se estiver usando coordenadas coletadas em campo ou extraídas de uma imagem, verifique se não há vértices duplicados ou fora de ordem. Erros pequenos nessa etapa geram autocruzamentos que quebram a maioria dos algoritmos geométricos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Segundo, valide a convicidade. Calcule o produto vetorial entre vetores consecutivos formados por três vértices adjacentes. Se todos os produtos tiverem o mesmo sinal, o polígono é convexo. Se algum sinal, há um ângulo interno reflexo. Esse teste é O(n) e leva menos de um segundo para seis vértices, mesmo em interpretadores lentos. Terceiro, calcule a área com shoelace. Anote o resultado. Compare com uma estimativa grosseira. Se a diferença for maior que cinco por cento, verifique a ordem dos vértices e a unidade das coordenadas. Desvios grandes nesse passo normalmente indicam vértices invertidos ou escalas misturadas.
Quarto, se precisar tesselar a área, escolha entre hexágonos regulares e hexágonos adaptados. Hexágonos regulares geram teselamentos bonitos, mas deixam espaços vazios consideráveis perto das bordas. Hexágonos deformados mantêm a conectividade topológica e reduzem desperdício. O trade-off é que a deformação altera propriedades métricas e pode inviabilizar padrões modulares padronizados. Quinto, exporte para a ferramenta seguinte apenas após passar nos dois testes anteriores. Ferramentas modernas de modelagem paramétrica aceitam polígonos convexos sem reclamar, mas o silêncio delas não é garantia de correção. Sempre inspecione visualmente pelo menos um lote de resultados antes de confiar nos números.
Insights que iniciantes costumam perder
A primeira coisa que as pessoas subestimam é a sensibilidade da tesselação hexagonal a pequenas deformações. Um ângulo interno deslocado em dois graus pode mudar completamente a disposição das linhas de grade subjacentes. Se você está trabalhando com fabricação, essa variação angular pode ser suficiente para que uma peça encaixe em uma posição e falhe na adjacente. Já vi projetos de revestimento cerâmico terem retrabalho isso. A segunda é a confusão entre centroide e circuncentro. Em hexágonos regulares eles coincidem. Em hexágonos convexos irregulares, frequentemente não. Usar o circuncentro como referência de montagem gera desalinhamentos progressivos que só aparecem na décima peça. O centroide é o ponto correto para balanceamento estático. O circuncentro serve apenas se todos os vértices estiverem efetivamente numa circunferência, o que raramente acontece em peças fabricadas.
Outro ponto: a convicidade é preservada sob operações booleanas apenas em condições restritas. A interseção de dois hexágonos convexos é sempre convexa. A união nem sempre é. A diferença entre dois hexágonos convexos pode gerar múltiplas componentes desconectadas. Ferramentas que assumem uma única componente geram resultados silenciosamente errados. Verifique o número de componentes resultantes antes de prosseguir.
Limitações e quando desistir dessa abordagem
Hexágonos convexos não são a resposta para tudo. Se sua área contém ilhas internas, recortes complexos ou regiões onde a curvatura varia abruptamente, a tesselação regular se torna ineficiente. Nesses casos, malha triangular ou quadriculada costuma ser mais rápida e previsível. O tempo gasto ajustando bordas hexagonais manualmente pode easily dobrar a carga horária do trabalho. Também não recomendo hexágonos convexos quando a precisão dimensional exige tolerância inferior a um décimo do menor lado. A propagação de erros de arredondamento nos cálculos de centroides e nas posições dos vértices acumulados rapidamente. Nesse regime, métodos numéricos de alta ordem ou softwares com aritmética de precisão arbitrária são mais adequados.
Se precisar de um recurso para gerar hexágonos convexos automaticamente a partir de nuvem de pontos, ferramentas open source como CGAL ou bibliotecas geométricas em Python cobrem a maior parte dos casos. A escolha depende do tamanho do conjunto de dados e da complexidade topológica. Para lotes pequenos, uma implementação própria de Delaunay seguida de construção de Voronoi resolve em minutos. Para lotes grandes, dependendo do hardware, o tempo pode subir para horas se a memória não for gerenciada corretamente. O que posso afirmar com segurança é que entender a geometria por trás do problema evita metade dos erros comuns. O resto depende de validação cuidadosa e de não tratar ferramentas como caixas-pretas. Um hexagono convexo bem definido faz diferença prática. Um mal definido gera retrabalho que custa mais caro do que a verificação inicial.
