Desenhando sólidos inscritos e circunscritos sem perder a cabeça
O assunto é simples na teoria e chato na prática. Quando você precisa inscrever ou circunscrever um sólido geométrico, a regra básica é: o sólido inscrito toca o outro por dentro em todos os seus vértices ou faces, enquanto o circunscrito o envolve por fora, tangenciando suas superfícies. O problema é que na hora de construir isso no desenho técnico ou no CAD, as coisas se complicam rapidamente. Vou falar primeiro do método porque a definição você já acha na internet. O que importa mesmo é como você constrói. Comece pelo sólido base, seja uma esfera, um cubo, um cilindro. Trace os eixos de simetria e identifique o centro. A partir daí, para a inscrição, você projeta os pontos de contato conhecidos. Para a circunscrição, traça linhas tangentes aos pontos mais externos.
Inscrição e circunscrição de sólidos: o que dá trabalho na realidade
Um exemplo prático. Eu precisava construir um tetraedro inscrito numa esfera e um cubo circunscrito à mesma esfera, tudo numa mesma representação em projeções ortogonais. A primeira vez que fiz isso, erre feio na interseção das diagonais do quadrado base com a superfície esférica. O erro era sutil: estava usando a projeção horizontal da diagonal do cubo como se fosse a real, mas ela estava encurtada pela inclinação no plano vertical. A correção foi usar um rebatimento do plano do quadrado base sobre o plano horizontal de projeção, encontrar o comprimento real da diagonal, transferir de volta e só então marcar os pontos de interseção com a esfera. Levei uns 25 minutos a mais do que deveria, mas o desenho ficou certo. Isso me leva a um ponto que poucos mencionam. A maior parte dos erros em inscrição e circunscrição de sólidos não vem da geometria em si, vem da projeção. Você acha que está lidando com uma face vista de verdade, mas está vendo apenas uma projeção encurtada. Sempre verifique o comprimento real antes de marcar pontos de tangência ou interseção. Um rebatimento, um mudança de plano, ou simplesmente criar uma planta baixa auxiliar resolve na maioria das vezes.
Outra coisa contra-intuitiva: nem sempre o sólido circunscrito é mais fácil de construir do que o inscrito. Pelo contrário. A circunscrição exige que você trace tangentes em pontos que muitas vezes são oblíquos em relação aos planos de projeção. Isso significa que as tangentes não aparecem com comprimento real nas vistas normais. A solução usual é criar um plano auxiliar paralelo ao plano que contém a face de contato, construir ali as tangentes com grandezas verdadeiras e depois projetar de volta. Se você pular esse passo, o sólido circunscrito vai parecer certo na vista frontal mas estará distorcido nas outras. Para esfera com poliedro inscrito, o procedimento padrão é:
1. Defina o raio da esfera e seu centro nas projeções. 2. Escolha os vértices do poliedro. No caso de um octaedro inscrito, por exemplo, os seis vértices ficam sobre os eixos coordenados passando pelo centro da esfera.
3. Ligue os vértices respeitando a face a face. Cada aresta deve ser uma corda da esfera. 4. Verifique se todas as arestas permanecem dentro da esfera. Se alguma atravessar a superfície, a construção está errada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Para esfera com poliedro circunscrito, o caminho inverso: 1. Coloque os centros das faces do poliedro sobre a esfera. Cada face toca a esfera num único ponto, que é o pé da perpendicular baixada do centro da esfera até o plano da face.
2. Construa os planos das faces a partir desses pontos de tangência. 3. As interseções entre os planos adjacentes formam as arestas do poliedro circunscrito.

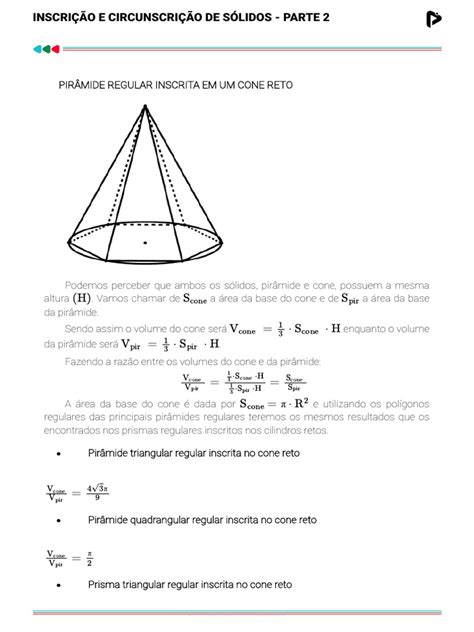

4. Confirme que a distância de cada face ao centro da esfera é igual ao raio. Qualquer divergência indica erro de construção. Existe uma variante comum que é o cilindro inscrito num cone ou o cone inscrito num cilindro. Nesse caso, a seção transversal é sempre um círculo, o que simplifica porque você pode trabalhar em um único plano auxiliar. Desenhe o triângulo gerador do cone, inscreva o retângulo que representa o cilindro, e os pontos de contato ficam na metade da altura e nos lados correspondentes. Mas cuidado com cones e cilindros oblíquos. Aí a simetria some e o ponto de tangência deixa de ser o ponto médio. A solução é usar uma mudança de plano para tornar o eixo perpendicular ao plano de projeção, fazer a construção na nova posição e projetar de volta.
Um aviso sobre limitações. Inscrição e circunscrição perfeita de sólidos irregulares ou com faces não planas é praticamente inviável manualmente. Se o sólido tem curvatura variável, como um toro ou uma superfície hiperbólica, o conceito de "tangência completa" perde o sentido prático. Nesses casos, a abordagem numérica ou o uso de softwares de modelagem paramétrica é muito mais eficiente. Ferramentas como FreeCAD, Blender com add-ons de geometria sólida, ou até o GeoGebra 3D podem resolver em minutos o que levaria horas no papel. Se você precisa de precisão milimétrica para uma aplicação real, esqueça o desenho à mão e vá direto para o software. Para quem está aprendendo e quer praticar, o problema clássico que mais ensina é o cubo inscrito na esfera combinado com o octaedro circunscrito. Eles compartilham o mesmo centro e há uma relação direta entre as medidas: a aresta do cubo é aresta igual a raio vezes dois vezes a raiz de dois terços, e a aresta do octaedro circunscrito é raio vezes duas vezes a raiz de dois. Memorizar essas relações ajuda, mas o importante é conseguir derivá-las desenhando. Se você consegue chegar nelas sem consultar a fórmula, entendeu o conceito. Se não consegue, desenha de novo.
Outro recurso útil quando a coisa aperta é a planificação. Desenvolver as faces do sólido no plano permite verificar comprimentos e ângulos de forma direta, sem depender da intuição espacial. É um passo adicional que custa tempo mas elimina erros de projeção. Eu uso essa técnica sempre que preciso construir um icosaedro ou dodecaedro inscritos, porque a quantidade de vértices e a orientação oblíqua das faces tornam a projeção direta propensa a erro. Se você quer materiais de prática, o site do projeto Escola Matemática Viva e os arquivos do Geogebra Materials têm várias construções passo a passo de inscrição e circunscrição de sólidos. Também vale dar uma olhada nos manuais de desenho geométrico do Instituto de Arte e Arquitetura da Unesp, que tratam o assunto com bastante rigor. Nada de links diretos aqui, só a indicação do que procurar.
O resumo prático é: domine os comprimentos reais e os planos auxiliares antes de tentar construir anything complexo. O resto é paciência e verificação constante.
