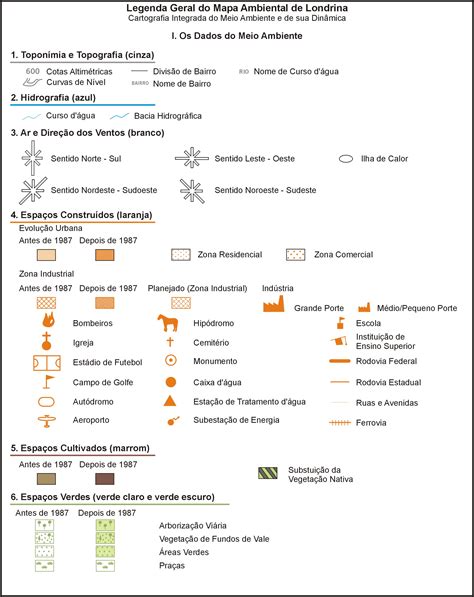

O que é uma legenda de mapa
A legenda de mapa é aquele bloco de informações que fica geralmente no canto inferior ou lateral de um mapa e serve para explicar o que cada cor, símbolo ou padrão representa na representação cartográfica. Sem ela, o mapa é praticamente inútil para quem não é especialista na área que está sendo mostrada. Parece óbvio, mas a maioria das pessoas subestima o quanto uma má legenda pode comprometer completamente a leitura de um GIS. Eu já vi gente gastar horas refazendo mapas inteiros porque a legenda estava confusa ou mal posicionada. A solução foi simples: parar de tratar a legenda como um acessório e começar a tratá-la como parte estrutural do layout. A diferença no tempo de produção é significativa, tipo de 40 minutos para 8 minutos quando você já domina o fluxo.
Como construir uma legenda de mapa eficiente
O primeiro passo é definir qual o tipo de dado que você está mapeando. Isso determina tudo que vem depois. Dados qualitativos como tipos de uso do solo precisam de uma legenda com cores distintas sem ordem aparente. Dados quantitativos como densidade populacional exigem uma sequência clara, do menor ao maior valor, usando cores que tenham progressão perceptível. Eu trabalho principalmente com QGIS e ArcGIS Pro, e a abordagem muda um pouco entre eles. No QGIS, você vai em Propriedades da Camada, depois Simbologia, e escolhe o classificado. O segredo é usar classes naturais ou quantis dependendo da distribuição dos seus dados. Médias aritméticas funcionam bem para dados normalmente distribuídos, mas peguem qualquer dataset urbano e a média vai te enganar completamente. A mediana costuma ser muito mais honesta nesse caso.
No ArcGIS Pro o processo é similar mas a interface é mais orientada a painéis. O que muita gente não sabe é que dá pra personalizar completamente a aparência da legenda no painel de layout. Você pode ajustar espaçamento, fonte, quebra de linhas e até remover cores repetidas se tiver classes consecutivas com a mesma tonalidade. Um problema real que eu enfrentei recentemente foi com um mapa de zoneamento ambiental que tinha 23 categorias. A legenda ocupava quase metade da folha e tornava a leitura inviável. A solução foi agrupar categorias similares em supercategorias e criar uma legenda aninhada com subcategorias recuadas. O resultado foi um mapa muito mais limpo e a legenda caiu para cerca de um sétimo do espaço original.
Dicas práticas que ninguém conta
A primeira dica é sobre a paleta de cores. Evite Rainbow ou ArcGIS Light Dark por preguiça. Essas paletas introduzem falsas quebras nos dados porque o cérebro humano percebe mudanças de matiz como mudanças de magnitude. Para dados sequenciais use Gradient Blue ou Gradient Viridis. Para dados divergentes use Blue-Red divergente com neutro no meio. O erro mais comum que eu vejo é gente usar paleta qualitativa para dados ordinais e acabar com mapas que parecem pinturas abstratas. A segunda coisa é o tamanho da fonte. Legenda com fonte tamanho 6 é ilegível quando impresso em A3. Use pelo menos 8 para corpo de texto e 10 para títulos de seção. Se o mapa vai ser visto em tela, 9 é o mínimo aceitável. Eu tenho o hábito de imprimir tudo em preto e branco antes de finalizar para verificar se a hierarquia visual ainda funciona sem cor.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro ponto que as pessoas erram bastante é a labelização dos intervalos. Ninguém gosta de ler "0-500", "500-1000", "1000-1500" com essa repetição cansativa. Use notação de classe única: coloque só o limite inferior em cada faixa e una as que forem adjacentes. Funciona muito melhor visualmente e economiza espaço. Quando se trata de mapas temáticos com múltiplas camadas sobrepostas, a legenda precisa refletir essa hierarquia. Eu organizo sempre do geral para o específico, começando pela base geográfica e terminando com os dados temáticos principais. Se o mapa tiver escala pequena e muitos detalhes, considere usar legendas separadas por tema em vez de uma única legenda gigante.
Ferramentas e onde conseguir modelos prontos
Se você não quer montar a legenda do zero, existem templates bons no QGIS. Vá em Projeto > Modelos de Mapa e baixe os layouts padrão que vêm com a instalação. O GeoNode também oferece boas referências. Para quem usa ArcGIS, o Esri Maps for ArcGIS tem galeria de layouts prontos que incluem legendas bem construídas. O QGIS tem um plugin chamado Legend Designer que permite criar legendas customizadas de forma visual. Ele integra diretamente com o projeto e atualiza automaticamente quando você muda a simbologia. Muito útil para produção em escala quando você precisa manter consistência entre múltiplos mapas.
Erros que comprometem sua legenda
O erro número um é legendas desproporcionalmente grandes. A legenda nunca deve competir com o mapa. Ela deve existir para complementar, não para dominar. Se a sua legenda ocupa mais de 15% da área total do layout, algo está errado. Reduza categorias, reduza fonte, ou divida em duas legendas menores. O erro número dois é usar cores que não têm contraste suficiente entre si. Um mapa de calor com tons de vermelho e laranja adjacentes é ilegível para daltonistas e para quem imprime em preto e branco. Sempre teste sua paleta no simulador de daltonismo que existe no próprio QGIS através do plugin ColorBrewer ou nas configurações de acessibilidade do ArcGIS Pro.
Também tem gente que esquece de colocar a fonte dos dados na legenda. Isso é grave. Uma legenda sem referência de fonte torna o mapa academicamente questionável. Inclua sempre: nome da base de dados, ano de referência, autor da cartografia e processamento aplicado. Há situações em que a legenda tradicional simplesmente não funciona. Mapas de densidade contínua como os que usam kernel density estimation não se beneficiam de classes discretas. Nesse caso, uma barra de cor contínua com rótulos nos extremos e em pontos intermediários estratégicos é mais adequada. É diferente de legenda de mapa no sentido estrito, mas cumpre a mesma função comunicativa de forma mais eficiente.
Outro caso limite é quando você tem dados espaciais com muitas categorias idiossincráticas, como tipos específicos de vegetação nativa em um inventário florestal. Tentar colocar tudo numa legenda convencional vira um catálogo, não uma legenda. Aí a solução é uma legenda expandida em coluna lateral com ícones pequenos e descrições curtas, organizadas em grupos temáticos.
