Quando comecei a usar linhas de campo, perdi duas semanas inteira
Não por causa da teoria. A teoria é simples demais. Perdi tempo porque não entendia o que acontecia nos cantos do diagrama, onde as linhas se acumulavam e criavam artefatos que ninguém explicava nos manuais. O problema é que linhas de campo não são só uma representação visual — elas carregam informação física real, e quando você desenha errado, o cálculo fica errado junto.
O que são linhas de campo na prática

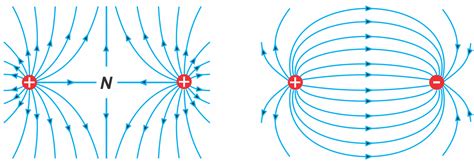

Linhas de campo são trajetórias imaginárias que representam a direção de um vetor campo em cada ponto do espaço. Num campo vetorial qualquer, seja elétrico, magnético ou gravitacional, a tangente da linha em um ponto coincide com a direção do vetor naquele ponto. Isso é definido formalmente pela equação diferencial dx/E(x) = dy/B(x) = dz/C(x), onde E, B e C são as componentes do campo. Resolver isso analyticamente só funciona em geometrias com simetria suficiente. Na maior parte dos casos práticos, você integra numericamente. O que os livros não enfatizam é que linhas de campo não existem fisicamente. Você não vai medir uma. Elas são construídas a partir de pontos amostrados, e a densidade entre linhas adjacentes é proporcional à magnitude do campo. Essa escolha de densidade é arbitrária — o que importa é a consistência dentro de um mesmo diagrama. Já vi engenheiros confundirem concentração visual de linhas com intensidade real do campo sem perceber que o fator de escala foi ajustado manualmente.
Como desenhar linhas de campo corretamente
O método padrão é integrar a equação diferencial ao longo do espaço usando um esquema numérico. Runge-Kutta de quarta ordem funciona na maioria dos casos e é o que eu uso. O passo de integração precisa ser adaptativo — fixo funciona só em campos uniformes, e campo uniforme é exceção, não regra. Num campo elétrico pontual, por exemplo, o vetor cresce como 1/r², então perto da carga o passo tem que ser muito pequeno senão a linha salta de um lado pra outro do potencial. O procedimento é: escolhe um conjunto de pontos de partida, integra a ODE até o campo desaparecer ou cruzar um bordo, e repete. Os pontos de partida determinam a qualidade visual completa. Começar apenas nos polos de cargas gera diagramas típicos de livro didático, mas perde informações estruturais importantes — pontos de sela, linhas de separação, bacias de atração. Eu começo gerando pontos em grades regulares e depois filtro por magnitude do campo, mantendo apenas regiões onde o gradiente é significativo.
Um detalhe prático que custa caro se não for considerado: as linhas nunca se cruzam em campos conservativos. Se seu algoritmo gera interseções, algo está errado — passo de integração muito grande, singularidade não tratada, ou o campo não é mesmo conservativo e você precisa verificar a rotacional antes de confiar no resultado.
Problema real que encontrei com linhas de campo
Num projeto de blindagem eletrostática, precisei traçar linhas de campo ao redor de uma geometria com cantos vivos e fendas estreitas. O campo concentrava-se nos vértices e o integrador numérico padrão pulava entre os dois lados da fenda sem capturar o comportamento correto. O diagrama final mostrava linhas atravessando material condutor, o que é fisicamente impossível — campo interno a condutores em equilíbrio eletrostático é nulo. A solução foi tratar explicitamente as fronteiras: detectar quando uma linha se aproxima de um bordo condutor dentro de uma tolerância, forçar o ponto final na superfície e reiniciar a integração a partir de novos pontos espalhados pela geometria interna. Além disso, aumentei a densidade de amostragem nos vértices usando uma transformação de coordenadas que mapeia regiões de alto gradiente para escala uniforme. O tempo de processamento triplicou, mas o resultado ficou fisicamente consistente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limitações que ninguém fala
Linhas de campo são úteis até certo ponto. Para campos tridimensionais complexos, a visualização colapsa — você projeta em 2D e perde informação, ou gera fatias successivas e gasta horas interpretando. Em campos não estacionários, as linhas mudam com o tempo e o conceito de trajetória fixa perde sentido; aí é mais adequado usar vectores em-grade ou mapas de fluxo temporais. O maior problema prático é a escolha dos pontos iniciais. Não existe critério universal. Amostragem uniforme gera excesso de linhas em regiões de campo fraco e insuficiência onde o campo varia rapidamente. Amostragem adaptativa baseada em magnitude resolve parcialmente, mas ignora estruturas topológicas como ciclos limites e variedades estáveis. O que eu faço é rodar múltiplas estratégias de amostragem e sobrepor os resultados, mantendo apenas regiões onde pelo menos dois métodos convergem.
Outra armadilha comum: usar linhas de campo para inferir fluxo total. A contagem de linhas que atravessam uma superfície dá uma noção qualitativa, mas para valores quantitativos você precisa integrar o campo explicitamente. Linhas são ferramentas de intuição, não substitutos de cálculo.
Quando evitar linhas de campo
Campos com singularidades distribuídas ao longo de volumes — não pontos, mas linhas ou superfícies — exigem tratamento especial. Disclinações em cristais líquidos, vórtices em fluidos, frelas em plasmas: nessas situações, as linhas de campo se torcem, se reconectam e geram topologias que diagramas convencionais não capturam. O que funciona melhor é representar o campo via tensores de deformação ou mapas de helicidade, dependendo do contexto. Também evito linhas de campo quando o objetivo é simulação numérica direta. Métodos de elementos finitos e volumes finitos já resolvem o campo completo; adicionar traçado de linhas como pós-processamento é redundante e consome memória extra sem ganho real. Nesse caso, mapas de contorno de potencial ou magnitude já respondem à pergunta que você estava fazendo.
Ferramentas para gerar linhas de campo
Se você quer implementar do zero, o caminho mais direto é usar integração numérica com passo adaptativo. Python com SciPy tem solução_ode e streamplot que cobrem a maioria dos casos bidimensionais. Para 3D, PyVista ou Mayavi oferecem funções de streamlines com controle de densidade e critério de parada. Em contextos industriais, ferramentas comerciais como COMSOL e ANSYS já integram traçado de linhas diretamente nos solveurs eletromagnéticos, o que evita inconsistências entre solução numérica e visualização. O download de bibliotecas abertas é trivial — streamlines do matplotlib, por exemplo, vêm embutidas e funcionam com arrays numpy diretamente. O difícil não é rodar o código, é ajustar parâmetros como tolerância, comprimento máximo e Critério de parada para cada geometria específica. Cada caso pede uma configuração diferente, e não existe perfil universal que funcione em tudo.
O que eu recomendo antes de começar
Verifique se o campo é conservativo calculando o rotacional numericamente. Se o rotacional não é próximo de zero em toda a região de interesse, linhas de campo como trajetórias de partículas não fazem sentido físico e você precisa reformular o problema. Depois, comece com geometria simples — plano carregado, dipolo, esfera — e valide contra solução analítica conhecida. Só então avance para geometrias reais. Gaste tempo nos pontos iniciais. A qualidade do diagrama depende mais da distribuição inicial do que do algoritmo de integração em si. Um bom conjunto de pontos de partida com densidade adaptativa gera resultado confiável com integração simples. Um conjunto ruim faz até o melhor integrador produzir artefatos visuais que parecem físicos mas não são.
Linhas de campo são uma ferramenta entre outras. Elas iluminam estrutura quando usadas com consciência das limitações, e enganam quando tratadas como representação absoluta. O diagnóstico correto do campo vem da combinação de linhas com mapas de magnitude, potencial e, quando necessário, tensores de tensão. Usar apenas linhas é como tentar entender um terreno olhando só para curvas de nível sem altímetro.
