Como usar o mapa da estrutura geológica do Brasil na prática

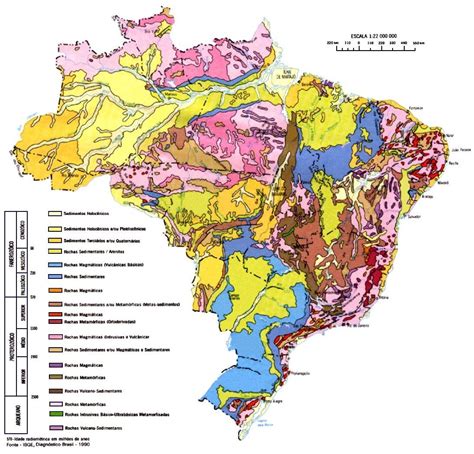

O mapa geológico do Brasil mostra a distribuição das principais unidades litológicas, estruturas e idades das rochas em escala nacional. O que muita gente não entende na hora de consultar é que ele foi construído principalmente com dados do CPRM e do DNPM, e a resolução varia drasticamente dependendo da região. No sul e sudeste você tem cobertura de 1:250.000 a 1:100.000. No norte e centro-oeste, às vezes só existe levantamento aerogeofísico sem validação terrestre equivalente.
Mapa da estrutura geologica do brasil onde baixar e como interpretar
A fonte primária continua sendo o site da CPRM, serviço geológico do governo federal. Lá você encontra o Mapeamento Geológico do Brasil em escalas 1:1.000.000 (SC1) e os mapas temáticos mais recentes. O formato é geralmente Shapefile ou Geotiff, com projeção UTM. Eu costumo baixar direto da pasta de dados abertos e abrir no QGIS, porque o visualizador online deles é lento e não permite sobreposição personalizada. Dentro desse arquivo, as camadas vêm classificadas por sistemáticas estratigráficas: Fanerozoico, Pré-Cambriano, bacias sedimentares, escudos cristalinos, terrenos ortognáissicos. Cada polígono tem um código alfanumérico que remete a uma legenda técnica. Se você está começando, a primeira coisa que eu faria é cruzar com a folha topográfica correspondente, porque a classificação pode variar ligeiramente entre editorias. O que muita gente ignora é que existem revisões posteriores ao lançamento original — o mapa de 2019, por exemplo, já tinha correções até 2023 em trechos da Amazônia e do Rio Grande do Sul.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Eu tive um problema concreto no início deste ano ao montar um modelo estrutural para uma área no extremo sul da Bahia. O mapa indicava o embasamento pré-cambriano em contato normal com a bacia sedimentar, mas a interpretação aeromagnética que eu sobrepoz mostrou uma falha transcorrente que não constava na legenda padrão. A solução foi consultar o relatório técnico da folha Salvador da série 1:250.000, que descreve discordâncias não mapeadas em campo. Esse tipo de detalhe não aparece no resumo do mapa em si. A principal armadilha é achar que o mapa é definitivo. Ele é uma síntese, não um inventário completo. Muitas vezes as fronteiras entre unidades são interpolações geológicas, não linhas reais no terreno. Outra pegadinha comum é usar a escala 1:1.000.000 para planejamento de exploração mineral. A margem de erro horizontal em áreas complexas do São Francisco pode ultrapassar dois quilômetros. Para prospecção, você precisa entrar na escala 1:250.000 pelo menos, e idealmente em levantamentos regionais ou locais específicos.
Se o seu objetivo é mineração, vale a combinação com dados gravimétricos e magnetotelúricos. O mapa geológico sozinho não resolve a questão da geometria em profundidade. Eu costumo baixar também o modelo gravimétrico do DNPM e fazer um corte virtual. O acréscimo de tempo é cerca de uma hora para montar o corte, mas evita decisões erradas baseadas apenas na superfície. Para uso acadêmico ou de mestrado, recomendo começar pela base do IBGE em formato vetorial, que é mais limpa que a versão original da CPRM para visualizações rápidas. Se precisar de precisão, use a versão geodados da própria CPRM com o sistema de referência SIRGAS 2000. Os três formatos que mais funcionam são shape, GeoPackage e GeoTIFF. Evite exportar para KMZ se o projeto tiver mais de cinquenta camadas, porque o arquivo fica pesado demais e perde resolução.
