Construindo um mapa mental de queda livre que realmente funcione
A maior parte dos mapas mentais sobre queda livre que vejo por aí são basicamente listas chatos disfarçadas de raio. A pessoa coloca "g = 9,8 m/s²" no centro e conecta tudo com linhas coloridas, como se isso fosse tornar o conceito mais fácil de entender. Não funciona assim. O problema é que queda livre não é só memorizar fórmulas, é entender como o movimento se comporta quando a única força atuante é o peso do corpo. Eu comecei a usar mapa mental para queda livre depois de perceber que meus alunos travavam na hora de aplicar as equações de Torricelli junto com a equação horária. Eles sabiam decoreba, mas não conseguiam conectar os dois conceitos quando a questão cobrava mais de uma variável. Achei que um mapa visual ajudaria, mas precisei ajustar a abordagem porque o primeiro rascunho ficou inútil.
O que colocar no seu mapa mental queda livre
O nó central precisa ser o conceito de queda livre em si, não uma fórmula. A partir daí, eu divido em três ramos principais: as grandezas envolvidas, as equações e as características do movimento. Dentro de grandezas, vou para aceleração da gravidade, velocidade inicial e deslocamento vertical. A aceleração é o ponto mais importante aqui, porque é onde as pessoas cometem o erro mais comum. O erro mais frequente é achar que g é sempre positivo. Ele é uma grandeza escalar que representa o módulo, então o sinal depende exclusivamente do sistema de referência que você escolheu. Se o eixo y está orientado para cima, a aceleração entra na equação como -g. Se está orientado para baixo, entra como +g. Mudar o sentido do eixo não muda a física, só a convenção matemática. Isso confunde muita gente e eu costumo colocar esse aviso bem destacado no mapa, perto do ramo das equações.

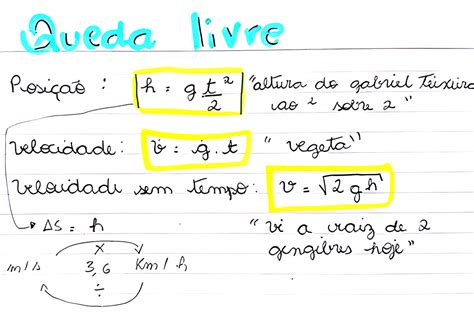

Os ramos das equações precisam conter as três principais: a equação horária da posição, a equação horária da velocidade e a equação de Torricelli. Coloque cada uma com sua forma geral e, logo abaixo, uma versão simplificada para o caso mais comum, que é velocidade inicial nula. Quando a velocidade inicial é zero, a equação horária vira y = y + ½gt² e a de velocidade v = gt. Simplificar nessa etapa evita que o aluno precise refazer a conta toda quando o problema já entrega v = 0. Dentro do ramo das características do movimento, eu incluo dois pontos que muitos mapas esquecem. O primeiro é que na subida e na descida, passando pelo mesmo ponto, a velocidade tem o mesmo módulo mas sinais opostos. O segundo é que o tempo de subida é igual ao tempo de descida quando o ponto de lançamento e o ponto de aterrissagem estão na mesma altura. Essas duas informações resolvem metade dos exercícios que caem em provas sem precisar tocar em nenhuma equação.
Uma variante que a maioria dos mapas ignora
Existe um caso que aparece com frequência e que quase todo material didático trata de forma superficial: a queda livre a partir de uma altura com velocidade inicial para baixo ou para cima. O mapa precisa mostrar isso explicitamente, porque muda completamente a configuração do problema. Quando o corpo é lançado para baixo com velocidade inicial, ele atinge o solo mais rápido e a velocidade final é maior do que no lançamento vertical para cima a partir do mesmo ponto. Isso parece óbvio, mas alunos de primeira turma frequentemente aplicam a mesma equação para os dois casos sem perceber a diferença nos sinais. Também é útil incluir no mapa a diferença entre queda livre e lançamento vertical. Ambas são movimentos uniformemente variáveis sob ação exclusiva da gravidade, mas no lançamento vertical o corpo tem velocidade inicial não nula. Tecnicamente, o lançamento vertical é queda livre com condição inicial diferenciada. Colocar essa relação no mapa ajuda o aluno a não criar dois conjuntos de fórmulas separados na cabeça.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema real que encontrei na prática
Numa turma de segundo ano do ensino médio, fiz os alunos construírem seus próprios mapas de queda livre e percebi algo interessante. Quase todos colocavam a resistência do ar como algo separado, como se fosse uma regra à parte. Quando a questão dizia "despreze a resistência do ar", eles entravam em pânico porque achavam que estavam esquecendo um dado. Eu precisava passar o mapeamento inteiro explicando que desprezar o atrito do ar não é uma aproximação qualquer, é a definição do próprio conceito de queda livre. Sem essa linha, você está lidando com queda real, não com queda livre. Outro detalhe prático: alunos costumam confundir deslocamento vertical com distância percorrida. Num movimento de subida e descida a partir do chão, o deslocamento total é zero, mas a distância percorrida é o dobro da altura máxima. Colocar essa distinção no mapa, mesmo que num ramo pequeno, evita perda de pontos em questões que pedem deslocamento escalar.
Limitações que ninguém fala
Mapa mental de queda livre funciona bem para fixação conceitual e revisão rápida antes de prova. Tem um defeito grave: não treina a resolução de problemas. Você pode ter o mapa mais bonito e organizado do mundo, mas na hora de montar o sistema de equações para um problema com dois corpos em queda simultânea a partir de alturas diferentes, o mapa não te ajuda. Isso exige prática com exercícios, não revisão visual. Outra limitação séria é a escala. Quando o assunto escala para quedas com variação de g com a altitude, como em problemas de física mais avançada, o mapa tradicional simplesmente não comporta. A aceleração deixa de ser constante e as equações horárias que você colocou no mapa param de valer. Nesse caso, o mapa vira um lembrete enganosso se você não deixar claro, bem visível, que aquelas fórmulas são válidas apenas paraalturas pequenas comparadas ao raio da Terra. Eu costumo colocar um aviso em vermelho no canto do mapa dizendo "válido apenas para h <
R_Terra" para que esse erro não aconteça.
Se o seu objetivo é realmente resolver problemas complexos de cinemática, o mapa mental é complementar, não substituto. A alternativa mais eficiente nessa situação é fazer uma tabela de exercícios classificados por tipo: queda livre com v = 0, queda livre com v para cima, queda livre com v para baixo, e lançamento vertical. Cada tipo exige uma configuração diferente de sinais e condições iniciais. O mapa serve para não esquecer essas configurações, mas a tabela de exercícios é que treina a aplicação. Na hora de montar o seu, foque em clareza conceitual acima de tudo. Menos ramos, mais conexão lógica entre eles. Um mapa com seis ramos bem explicados vale mais do que um com quinze ramos rasos que você vai olhar uma vez e esquecer. O tempo médio de construção de um mapa competente de queda livre fica entre 40 e 60 minutos na primeira vez, e depois leva uns 15 minutos para revisar antes de uma prova. Esse segundo número é onde o método mostra utilidade real.
