Mapa Mental Relações Métricas No Triângulo Retângulo

As relações métricas do triângulo retângulo são mais simples do que a maioria dos alunos percebe

Você só precisa saber quatro fórmulas e entender o que cada letra representa no desenho. O problema é que o material didático costuma empilhar definições sem mostrar como elas se conectam, e aí o estudante decorava tudo e esquecia na hora da prova. O mapa mental relações métricas no triângulo retângulo funciona porque transforma esse emaranhado em algo visual. Em vez de tentar memorizar isoladamente, você desenha o triângulo com a altura traçada e etiqueta cada segmento. A partir daí, as relações aparecem como pares que fazem sentido geométrico.

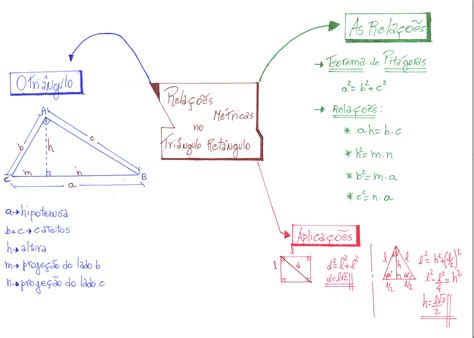

mapa mental relações métricas no triângulo retângulo

A base é o triângulo retângulo ABC, com ângulo reto em A, hipotenusa BC = a, catetos AB = c e AC = b. Traça-se a altura AH = h relativa à hipotenusa, que divide BC nos segmentos BH = m e HC = n. Tudo o que existe nessa figura se resume a essas cinco quantidades: a, b, c, h, m, n. As cinco relações são as seguintes:

1. Teorema de Pitágoras: a² = b² + c². A mais óbvia, mas também a que menos aparece isolada em questões mais elaboradas. 2. Relação do cateto: b² = a · m e c² = a · n. Cada cateto ao quadrado é igual ao produto da hipotenusa pela projeção desse cateto sobre ela. Note que são duas fórmulas independentes, não uma só.

3. Relação da altura: h² = m · n. O quadrado da altura relativa à hipotenusa é igual ao produto das projeções dos catetos sobre a hipotenusa. 4. Relação do produto cruzado: b · c = a · h. O produto dos catetos é igual ao produto da hipotenusa pela altura relativa a ela. Essa é a que mais cai em vestibulares e olimpíadas de matemática porque exige que o aluno reconheça que a área do triângulo pode ser calculada por dois caminhos diferentes.

5. Soma das projeções: m + n = a. Simples, mas essencial para completar o sistema quando você conhece dois valores e precisa achar o resto. O segredo do mapa mental não é listar essas fórmulas. É saber quando usar cada uma. Na prática, eu resolvia problemas assim: olhava o que estava dado, via quantas variáveis eu precisava encontrar, e escolhia a relação que conectava exatamente esse conjunto. Tentar aplicar Pitágoras quando o problema dá altitude e projeções é só perder tempo.

Um caso específico que eu enfrentava frequentemente: o aluno identificava incorretamente a projeção de um cateto porque o triângulo estava desenhado com a hipotenusa inclinada, e o BH não era intuitivo como "projeção do cateto c". Já vi gente errar questão inteira porque confundiu m com n. A solução prática era sempre rotular o vértice do ângulo reto primeiro, depois marcar H, e só então associar BH ao cateto que toca B e CH ao cateto que toca C. Sem esse passo, a confusão é garantida. Outro detalhe que poucos materiais mencionam: as relações de cateto e altura só valem quando a altura é realmente relativa à hipotenusa. Se o problema envolve um triângulo qualquer com altura relativa a um cateto, essas fórmulas deixam de valer imediatamente. Nesse cenário, o mapa mental quebra, e você volta para trigonometria básica ou Lei dos Cossenos. Não force as relações métricas onde elas não se aplicam.

Para montar o próprio mapa, o processo mais eficiente leva cerca de dez minutos. Você desenha o triângulo, etiqueta tudo, escreve as cinco relações ao lado, e faz três exercícios que cubram cada uma delas. Leva em média quarenta e cinco minutos para fixar de verdade, mas depois você nunca mais precisa consultar uma lista de fórmulas. O ponto onde o método falha com mais frequência é quando a questão mistura triângulos retângulos encadeados — dois ou mais triângulos que compartilham altura ou cateto. Aí o mapa original precisa ser expandido, e você acaba desenhando figuras novas em vez de reaproveitar a estrutura. Não desista nesses casos. Trate cada triângulo como um mapa separado e conecte-os pelas variáveis em comum. Funciona, mas exige disciplina para não começar a somar coisas que não se somam.

Resumindo sem resumir: as relações métricas do triângulo retângulo são um conjunto fechado de cinco equações que se complementam. O mapa mental serve para torná-las visualmente óbvias e evitar a Decoreba que todo mundo tenta antes de entender. Se você domina a associação entre segmento e projeção, o resto é cálculo direto.
