Entendendo grafeno na prática
A maior confusão que vejo quando alguém pergunta sobre materiais bidimensionais é achar que grafeno é simplesmente uma folha fina de lápis. Tem gente que acha que funciona porque o chumbo é carbono, então arrasta o dedo na mesa e tá feito o material. A realidade é mais chata: grafeno só aparece quando você sabe exatamente como exfoliar ou crescer camadas atômicas sem criar defeitos. O carbono existe em várias formas, cada uma com estrutura diferente. O diamante é aquele network tridimensional onde cada átomo liga pra quatro vizinhos em tetraedro. O grafite é o oposto: camadas de anéis hexagonais que deslizam umas sobre as outras, daí a sensação oleosa quando você aperta entre os dedos. Entre essas duas existe uma terceira configuração que só funciona quando você isola uma monocamada.

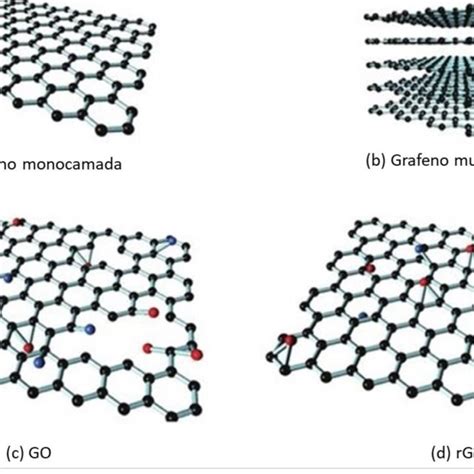

O grafeno é uma forma alotropica do carbono
Aqui entra a parte técnica que pouca gente explica direito. Grafeno é basicamente essa única camada de átomos de carbono organizados em favo de mel, com hibridação sp2, onde três orbitais formam ligações sigma no plano e o quarto orbital fica disponível na vertical, criando aquela nuvem pi deslocalizada que permite condução elétrica. É isso que dá as propriedades eletrônicas interessantes. A condução nos grafenos funciona de um jeito que não tem equivalente nos metais comuns. Os elétrons se comportam como se não tivessem massa efetiva, seguindo a equação de Dirac em vez da Schrödinger. Isso significa que a velocidade de Fermi é constante, cerca de 10^6 metros por segundo, independente da energia. Na prática, você vê mobilidades elétricas na casa dos 15.000 centímetros quadrados por volt-segundo em amostras suspensas, algo impensável no cobre ou alumínio.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema é que esse material não sobrevive sozinho em ambiente normal por muito tempo. A primeira versão que preparei no laboratório durou uns dois dias antes de começar a degradação visível. A chave foi encapsular entre camadas de nitreto de boro hexagonal, que age como substrato inerte e simultaneamente preserva as propriedades eletrônicas. Sem isso, oxigênio e umidade criam estados de superfície que aprisionam cargas e destroem a mobilidade em horas. Um detalhe que pega todo mundo: a qualidade do grafeno depende criticamente do método de obtenção. O grafeno obtido por exfoliação mecânica com fita adesiva (o método do Geim e Novoselov) produz amostras com poucos defeitos, mas rende milímetros quadrados de superfície útil. Para escalona industrial, CVD em cobre ou níquel é o caminho, mas aí você enfrenta o problema dos limites de grão e da transferência química que inevitavelmente introduz rugosidade.
Outro ponto que muita gente esquece: grafeno puro tem gap de energia zero. Isso é vantagem quanto desvantagem, dependendo do que você quer fazer. Para interconexões eletrônicas ou sensores, a condutividade excepcional brilha. Para transistores digitais, a ausência de bandgap significa que o ratio on/off fica em torno de dez, quando o silício opera com fatores de cem mil ou mais. A solução passa por criar nanofitas ou usar bilayer com campo elétrico transversal, mas aí você perde parte da mobilidade. Na minha experiência prática, o método mais viável para prototipagem rápida é transferir por polipropileno como suporte temporário. O processo leva cerca de quarenta minutos por amostra se você tiver paciência com a limpeza dos resíduos de PMMA. A alternativa com PDMS funciona melhor para dispositivos flexíveis, mas a resolução fica limitada a centenas de micrômetros, insuficiente para componentes eletrônicos convencionais.
O custo também é fator relevante. Amostra de grafeno de alta qualidade por CVD em escala de wafer custa entre duzentos e quinhentos dólares, dependendo do diâmetro e da uniformidade. Para aplicação acadêmica, vale o investimento. Para produção em volume, ainda precisa cair pela metade para competir com outros materiais condutores estabelecidos.
