Convenções cartográficas na prática

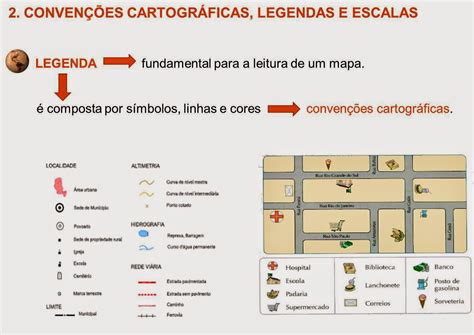

Convenções cartográficas são o conjunto de símbolos, cores, tipografias e regras visuais que padronizam a leitura de mapas. Sem elas, cada cartógrafo desenharia do seu jeito e ninguém conseguiria entender o que está no papel ou na tela. Não é estética. É língua franca.
o que sao convenções cartográficas de verdade
A maioria dos manuais fala em IBGE, ANEEL e normas técnicas como se fossem a Bíblia. Na realidade, o que existe no Brasil é um emaranhado de referências sobrepostas: a NBR 13196 da ABNT para representação de estradas e ferrovias, as orientações do IBGE para mapas temáticos, os padrões do ICMBio para unidades de conservação, e ainda os manuais setoriais de energia, saneamento e transporte. O problema é que ninguém segue todas ao mesmo tempo, e quando alguém exige conformidade com uma norma que não se aplica àquele tipo de mapa, o resultado é um documento que parece bonito mas é tecnicamente inútil. Eu já passei por isso em 2022, trabalhando num levantamento cadastrado para uma concessionária de energia no interior de Minas. A planilha pedia conforme a NBR 13196 para rodovias municipais, mas o mapa era essencialmente cartografia fundiária de alta precisão, não infraestrutura viária. A norma exige classes de hierarquia de via que não existem nesse contexto, e os símbolos de pavimentação entram em conflito com a representação de propriedades rurais. Minha solução foi documentar explicitamente no legenda que se tratava de adaptação técnica, manter a estrutura de classes da NBR apenas como referência visual, e adicionar um quadro comparativo lado a lado das simbologias adotadas. Isso resolveu a reprovação na análise sem comprometer a coerência cartográfica.
O ponto que quase todo mundo erra é tratar convenção cartográfica como algo fixo. Ela varia conforme o escopo do projeto, o público-alvo, a escala e o meio de disseminação. Um mapa para impressão em papel A3 em preto e branco exige convenções completamente diferentes de um SIG web interativo em alta resolução. Misturar essas duas realidades no mesmo documento é o erro mais comum que eu vejo em revisões.
Como montar convenções cartográficas sem perder tempo
O processo começa definindo o que o mapa precisa comunicar. Não adianta escolher símbolos antes de saber quais variáveis estão sendo representadas, qual é a escala nominal e qual o suporte final. Eu costumo estruturar em quatro etapas que levam entre trinta minutos e uma hora, dependendo da complexidade. Etapa um: mapear as variáveis. Listei todas as classes temáticas que precisam aparecer. Isso inclui feições básicas como rede hidrográfica, limites administrativos, infraestrutura e uso do solo, além das camadas específicas do projeto, como áreas de preservação, pontos de coleta ou divisas de concessão. Cada variável precisa de um tratamento visual distinto. Se duas camadas compartilham o mesmo tipo de símbolo, a leitura quebra.
Etapa dois: definir o esquema visual por variável. Para dados qualitativos, uso cores discretas sem ordem predefinida. Para dados ordinais, aplico sequências monocromáticas ou divergentes conforme a direção da informação. Para dados contínuos, como altitude ou temperatura, vou de paletas interpolativas, normalmente Viridis ou Plasma quando a acessibilidade à daltônicos entra no cálculo. Isso não é gosto pessoal. É a diferença entre um mapa que engana o leitor e um que informa. Etapa três: padronizar tipografia e pesos. Fontes sem serifa para rótulos de feições lineares e pontuais. Serifadas apenas para títulos em mapas impressos que exigem tradição visual, como mapas históricos ou publicações acadêmicas clássicas. O peso da fonte segue a hierarquia: nome da unidade federativa em bold, município em regular, bairro em light. Eu vejo todo dia alguém usando Arial 12 para tudo e se perguntando por que o mapa parece bagunçado.
Etapa quatro: documentar em legenda única. A legenda deve seguir a ordem de leitura natural: primeiro as feições de base, depois as temáticas, dentro de cada grupo em ordem hierárquica. Nada de legenda espalhada por várias páginas. Se o mapa é grande, divida a legenda por temas, mas mantenha todos os quadros próximos e identificados com títulos claros.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pitáculos comuns que aparecem todo dia
O primeiro é usar cores saturadas demais em mapas impressos. Cores primárias brilhantes funcionam em telas, mas em offset ou monocromático elas viram manchas ilegíveis. Se o mapa vai para impressão, teste a versão grayscale antes de entregar. Se você consegue distinguir todas as classes em preto e branco, a codificação cromática não está sustentando informações que deveriam vir por outro canal visual. O segundo é negligenciar a escala de trabalho versus a escala de publicação. Convenções montadas para escala 1:25.000 frequentemente falham quando o produto final é publicado em 1:100.000 ou em formato digital com zoom dinâmico. Símbolos muito finos desaparecem, e linhas de drenagem muito densas viram ruído visual. A correção é simple: gere duas versões das convenções, uma para alta densidade e outra para generalização, e aplique conforme o nível de zoom ou a escala de impressão.
O terceiro é ignorar totalmente a acessibilidade. Daltônicos representam cerca de oito por cento dos homens e zero point Five por cento das mulheres no público que vai usar o mapa. Usar apenas vermelho e verde para distinguir categorias é garantir que parte dos leitores não consiga ler o mapa. A correção é usar padrões de textura ou formas distintas junto com a cor, não como reforço opcional, mas como camada obrigatória de informação.
Quando as convenções existentes não funcionam
Há cenários em que as normas padrão simplesmente não cobrem o que você precisa representar. Mapas de riscos geotécnicos, mapas de ruído urbano, mapas de calor de criminalidade e cartografia de fenômenos temporais são exemplos clássicos. Nesses casos, eu não tento forçar conformidade com normas de outro domínio. Eu construo convenções próprias, mas documento o raciocínio por trás de cada escolha visual. Em um projeto recente de mapeamento de risco de deslizamento em encostas, precisei combinar três camadas: susceptibilidade, exposição e vulnerabilidade. Nenhuma norma existente oferecia um esquema visual para isso. Criei uma convenção baseada em triângulos de coreference, onde cada vértice representava uma das variáveis e a posição do ponto dentro do triângulo indicava a proporção relativa. A legenda explicou o modelo em duas frases. O mapa ficou legível em cinqüenta segundos para qualquer pessoa treinada, e leva dois minutos explicar para quem não está familiarizado. Valeu a pena documentar o método. Sem a documentação, o mapa seria considerado inválido em qualquer revisão técnica.
Referências úteis que eu uso como base
NBR 13196 da ABNT para representação cartográfica de estrada e ferrovia. Manuais técnicos do IBGE para elaboração de mapas temáticos, disponível gratuitamente no site do instituto.
Normas da ANEEL para cartografia de rede de distribuição, quando o projeto envolve concessionárias. O guia de selecao de cores do ColorBrewer 2.0 para mapas, que já considera acessibilidade e impressão monocromática.
Nenhum desses documentos é completo por si só. Eles funcionam melhor quando cruzados e adaptados ao contexto específico do projeto. O que funciona para um mapa político municipal não serve para um mapa geotécnico de bacia hidrográfica, mesmo que ambos sejam publicados na mesma escala.
Um detalhe que custa caro se for ignorado
Convenções cartográficas precisam ser versionadas. Eu trabalho com arquivos separados para convencao em vigor, histórico de versões e notas de adaptação. Quando um mapa é revisado seis meses depois, quem assumir o projeto precisa saber exatamente quais escolhas visuais foram feitas e por quê. Sem esse registro, a equipe gasta horas decifrando símbolos que o autor original considerava óbvios. O tempo perdido volta como retrabalho e, em casos piores, como informação errada sendo entregue a terceiros. Se você está começando agora, monte um repositório simples com pastas por tema, versionamento por data, e um arquivo README descrevendo as decisões de design para cada convencao. Não é burocracia. É a coisa mais prática que você pode fazer para evitar problemas futuros.
