Guia prático de energia potencial elástica

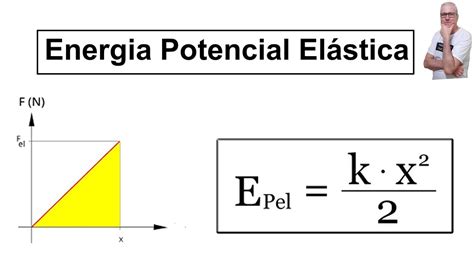

A energia potencial elástica é simplesmente a energia armazenada num sistema quando ele é deformado — geralmente num elástico ou mola. A fórmula básica é aquela que todo mundo já viu: U = ½ · k · x². Onde k é a constante elástica do material e x é o deslocamento em relação à posição de equilíbrio. Parece fácil até você tentar usar isso no mundo real. No projeto de suspensões de veículos, encontrei um problema recorrente com essa equação. A premissa por trás dela — a Lei de Hooke — só funciona dentro do regime elástico linear do material. O que acontece quando a mola ultrapassa esse limite? Ela entra em deformação plástica e não volta mais ao tamanho original. Já perdi horas tentando ajustar um sistema de amortecimento porque desconfiei que o material estava escorregando para além do seu limite proporcional sem que eu percebesse.
potencial elástica no cálculo prático
O problema mais comum que eu vejo gente cometer é confundir deslocamento com comprimento total. Quando mede-se uma mola comprimida, você precisa subtrair o comprimento natural antes de aplicar a equação. Se a mola tem 30 centímetros de comprimento natural e você a comprime até 20 centímetros, o x é 10 centímetros, não 20. Isso soa óbvio, mas já vi engenheiros juniors aplicarem o valor errado e o resultado final ficar completamente errado. A constante elástica k também merece atenção. Ela não é uma propriedade fixa do material. Para uma mola helicoidal, ela depende do diâmetro do fio, do diâmetro do enrolamento, do número de espiras ativas e do módulo de cisalhamento do material. Duas molas aparentemente iguais, feitas de aços ligeiramente diferentes, podem ter constantes distintas em até 15%. Sempre verifique isso nas especificações do fabricante antes de confiar num cálculo teórico.
Como calcular passo a passo
Pegue a mola ou sistema elástico que você está analisando. Meça seu comprimento natural com tudo em repouso. Anote esse valor como L. Aplique a força desejada ou comprima até o ponto que deseja analisar. Meça o novo comprimento L. O deslocamento x é simplesmente L - L (em módulo). Defina a constante k do sistema. Se você já tem os dados do fabricante, use-os. Se não tem, você pode determinar experimentalmente aplicando forças conhecidas e medindo o deslocamento correspondente, traçando depois o gráfico força versus deslocamento. O coeficiente angular dessa reta é o k.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Substitua os valores na equação U = ½ · k · x². O resultado será a energia potencial elástica armazenada no sistema naquele ponto específico. As unidades no Sistema Internacional dão joules quando k está em newtons por metro e x em metros.
Onde essa abordagem falha
O modelo linear de Hooke é uma aproximação útil, mas falha em três situações comuns. Primeiro, materiais como borracha exibem comportamento não-linear desde deformações pequenas. Para esses casos, a relação força-deslocamento não é uma reta e a fórmula simples não se aplica. Segundo, há materiais viscoelásticos como espumas e polímeros que dependem do tempo. A energia dissipada varia conforme a velocidade de carregamento. Terceiro, molas espiraladas ou folhas de mola podem ter coeficientes que mudam conforme a compressão avança, especialmente quando as espiras começam a se tocar. Se você trabalha com borracha ou elastômeros, uma alternativa mais adequada é usar curvas tensão-deformação reais do material e integrar numericamente a área sob a curva. Existem softwares de simulação como o ANSYS ou mesmo planilhas com método de Runge-Kutta que resolvem isso em minutos.
Dicas que economizam tempo
Na prática, o maior ganho vem da medição correta do comprimento natural. Use um paquímetro com precisão de 0,02 milímetros. A incerteza nesse passo se propaga diretamente para o resultado final quadruplicada pela equação. Outro erro frequente é ignorar o peso próprio da mola em sistemas verticais. Uma mola de 500 gramas estica cerca de 2,5 centímetros apenas por seu próprio peso se tiver k = 200 N/m. Esse deslocamento inicial já representa energia potencial armazenada mesmo antes de qualquer carga externa. Não descarte esse efeito em cálculos de precisão. Para medições experimentais em bancada, um dinamômetro de 0,1 N de resolução e uma régua milimetrada são suficientes para obter resultados confiáveis. Com esses instrumentos, você consegue determinar k com erro inferior a 3%, que é mais do que suficiente para a maioria das aplicações didáticas e prototipagem rápida.
O que mais importa é entender que energia potencial elástica é uma ferramenta, não uma verdade absoluta. Ela funciona bem dentro dos limites para os quais foi derivada. Fora desses limites, os resultados simplesmente perdem o sentido. Conhecer esses limites evita muita dor de cabeça em projetos reais.
