O que acontece quando a luz muda de meio

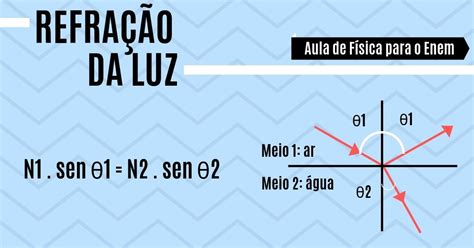

Refração é o desvio da luz ao passar de um meio para outro com índice de refração diferente. Parece simples na teoria, mas na prática há uma série de detalhes que todo mundo esquece até ter prejuízo. A lei de Snell, n1 * sen(1) = n2 * sen(2), é a base de tudo. Mas a base não é o suficiente para montar um sistema óptico que funcione de verdade. No meu trabalho com sistemas de iluminação e instrumentação, me deparei recentemente com um problema chato em uma montagem de microscopia. Estava usando uma lâmina de cobertura de 0,17 mm projetada para objetiva de imersão em óleo com n=1,518. O laboratório estava usando água como meio de montagem, com índice próximo de 1,33. O resultado foi aberração esférica significativa — as bordas da imagem ficavam borradas de forma assimétrica. A solução foi trocar a objetiva por uma corrigida para cobertura de água e reavaliar o tubo óptico todo. Isso levou cerca de 4 horas de ajuste que poderiam ter sido prevenidas com um cálculo prévio de diferença de caminho óptico.
refração exemplos no dia a dia
Vamos aos casos práticos. O exemplo mais citando é o lápis parecer quebrado dentro de um copo com água. A luz sai da água (n1,33) para o ar (n1,0) e se afasta da normal. Isso é correto, mas incompleto. O que realmente importa é calcular o deslocamento lateral, especialmente quando você precisa de precisão posicional, como em máquinas de medição por visão. Outro caso frequente é a fibra óptica. O núcleo tem índice mais alto que o revestimento, e a luz fica confinada por reflexão interna total. A condição para isso acontecer é que o ângulo de incidência no interior da fibra seja maior que o ângulo crítico, dado por c = arcsen(n2/n1). Para uma fibra comum com núcleo de sílica dopada (n1,48) e revestimento de sílica pura (n1,46), o ângulo crítico é cerca de 80,6 graus. Qualquer raio que atinja a interface com ângulo menor que esse escapa, e o sinal se perde. Em sistemas reais de telecomunicação, isso significa perda de vários dB por curva apertada.
Prismas também são refração exemplos clássicos. Um prisma de dispersão separa luz branca nas cores do espectro porque o índice de refração varia com o comprimento de onda — isso se chama dispersão cromática. O vidro Flint tem dispersão muito maior que o Crown, então para construir uma lente acromática você combina os dois. Sem essa combinação, uma simples lente convergente formaria imagens com bordas coloridas, o que é inaceitável em qualquer instrumento de medição. Um caso menos óbvio é a atmosfera terrestre. A refração atmosférica faz com que o Sol pareça mais alto no horizonte do que realmente está. Ao nascer e pôr do sol, esse deslocamento é de aproximadamente 0,5 graus — quase o diâmetro angular do próprio Sol. Para observadores astronômicos, isso significa que as estrelas estão sempre ligeiramente deslocadas em relação à posição aparente, especialmente perto do horizonte. Correções de refração atmosférica são padrão em software de astronomia, e ignorar isso introduz erros de posicionamento na casa dos minutos de arco.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Em projetos de lentes para câmeras, a refração é o princípio de funcionamento de cada elemento. Uma lente simples de uma única peça nunca é suficiente porque gera aberrações cromáticas e geométricas graves. Sistemas modernos usam de 10 a 20 elementos com diferentes índices e dispersões. A montagem exige tolerâncias na ordem de mícrons no espaçamento entre lentes. Se o espessamento da cola óptica variar 0,05 mm, a posição focal pode mudar o suficiente para prejudicar a resolução do sensor.
Erros comuns e como evitá-los
O erro mais frequente é tratar o índice de refração como uma constante universal. Na verdade, ele depende do comprimento de onda, da temperatura e, em alguns materiais, da pressão. O vidro BK7, por exemplo, varia de 1,517 a 1,523 apenas pela variação térmica de 20°C para 60°C. Se seu sistema opera em ambiente não controlado, essa variação pode ser significativa. Outro erro é esquecer que a refração só acontece na interface. Dentro de um meio homogêneo, a luz segue em linha reta. Isso parece trivial, mas em meios com gradiente de índice — como ar quente acima de um asfalto — a luz se curva continuamente, criando miragens. Para fins práticos, isso é ruído em medições de precisão a longa distância, como em topografia ou alinhamento a laser.
A fórmula de Cauchy é útil para estimativas rápidas de dispersão em vidros ópticos: n() = A + B/² + C/. Os coeficientes A, B e C são específicos de cada tipo de vidro e geralmente disponíveis nos catálogos dos fabricantes. Usar esses dados ao invés de um índice médio evita surpresas na hora do projeto. Quando você precisa medir índices de refração experimentalmente, um refratômetro de Abbe é o instrumento padrão. Precisão típica de ±0,0002 para líquidos transparentes. Para sólidos, exige polimento das faces de contato. Se a superfície não estiver bem preparada, o erro pode ultrapassar 0,001, o que já é problema em muitos projetos ópticos.
Em resumo, refração exemplos aparecem em qualquer sistema onde a luz muda de meio. O conhecimento da lei de Snell é o ponto de partida, mas o que diferencia um projeto que funciona de um que falha está nos detalhes: tolerância térmica, dispersão cromática, qualidade das superfícies e correção de aberrações. Ignorar qualquer um desses pontos resulta em retrabalho, e retrabalho em óptica custa caro.
