Classificação dos ângulos no dia a dia

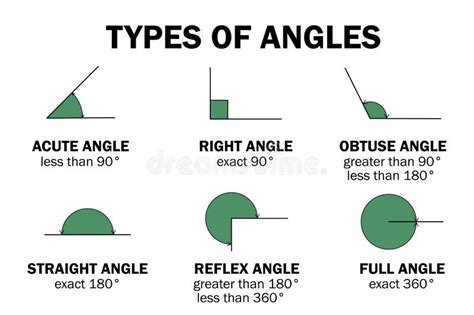

Quem trabalha com desenho técnico ou topografia precisa saber distinguir os tipos de ângulo na prática, não apenas decorar definição de livro. A classificação mais usada no Brasil segue o valor em graus: ângulo agudo (0° a 90°), reto (exatamente 90°), obtuso (90° a 180°), raso (180°) e giro (360°). Isso parece simples até você se deparar com um desenho onde o ângulo foi medido com transferidor caseiro e deu 89,4° ou 90,6°. Na hora de passar para o corte ou para a prancheta, essa diferença de meio grau pode significar peça fora da tolerância ou alinhamento errado. Tem ainda a classificação por posição. Ângulos adjacentes compartilham vértice e lado. Angularmente complementares somam 90°, e suplementares somam 180°. Isso é útil quando você está resolvendo traçados e precisa rapidamente saber o que falta fechar um ângulo reto ou uma linha reta. Na construção civil, todo mundo conhece isso de forma empírica. A questão é conseguir enxergar a relação geométrica quando o desenho tá torto no papel ou quando a prancheta não tá muito bem referenciada.
tipos de ângulo: classificação prática e casos que dão trabalho
Vou direto ao ponto. Os principais tipos de ângulo que aparecem em projeto, oficina ou medição são: agudo, reto, obtuso, raso e giro. Depois tem o ângulo nulo, que é aquele que some com a linha, e o virado, quando você ultrapassa 180° e continua girando. Em topografia, também vejo muito a noção de ângulo horizontal e ângulo vertical, que na verdade é outra camada de classificação, baseada no plano de medida, não no valor. O erro mais comum é confundir ângulo complementares com suplementares. Quando você tá apressado, a cabeça troca. Complementares vão pra 90°, suplementares pra 180°. Um jeito prático de não errar é sempre escrever a soma junto com o par. Tipo, se o ângulo A é 35° e precisa fechar um reto, você já anota logo A + B = 90°. Isso evita confusão na hora do cálculo e economiza tempo quando o desenho tá cheio de linhas.
Outro detalhe que quase ninguém menciona e que dá ruim na prática: a orientação do ângulo. O mesmo valor de 45° pode ser sentido horário ou anti-horário dependendo da convenção do projeto. Em desenho mecânico, às vezes o ângulo é medido a partir da vertical, não da horizontal. Se você usar a fórmula padrão considerando o eixo X como referência, vai dar ângulo errado na montagem. Eu já passei por isso num projeto de suportes metálicos onde a solda veio torta porque o desenho indicava 45° sem especificar o referencial. A solução foi voltar no desenho e ped ir para o projetista colocar a cota angular com setas indicando a direção e o eixo de referência. Perdeu meia manhã, mas salvou o lote. Ângulo interno de polígono também é classe que todo mundo precisa manjar. A soma dos ângulos internos de um polígono convexo de n lados é igual a (n-2) vezes 180°. Triângulo dá 180°, quadrilátero 360°, pentágono 540°. Parece coisa de escola, mas na hora de verificar se uma peça usinada bate com a cotagem, esse conhecimento é o que permite fazer uma conferição rápida sem depender de software. Você mede três ângulos de um quadrilátero e calcula o quarto. Se a soma não der 360°, tem erro de fabricação ou de medição.
Ângulos opostos pelo vértice são iguais. Isso é útil quando você precisa reconstruir um ângulo danificado em um desenho antigo ou quando tá trabalhando com espelho de linhas em projeto simétrico. Não é mágica, é propriedade geométrica, mas na prática funciona como um cheque de consistência. Se os ângulos opostos pelo vértice não baterem, algo tá errado no traçado.
Como medir e construir ângulos sem complicação
Para medir ângulo com precisão razoável em campo ou no banco de trabalho, o instrumento mais direto é o transferidor de plástico ou metal para valores até 180°. Para trabalhos mais refinados, usa-se paquímetro angular, goniômetro ou estação total, dependendo do nível de exatidão necessário. No desenho técnico, o uso de régua e compasso permite construir ângulos conhecidos a partir de arcos, como o método de construirem um ângulo de 60° a partir de um triângulo equilátero. Um problema real que eu vejo muita gente tropeçar é a margem de erro do transferidor comum. O custo-benefício é bom, mas a precisão varia conforme a qualidade do instrumento e a habilidade do operador. Em condições normais, você consegue ler com confiança meio grau, às vezes um grau, dependendo do traço e da espessura da linha. Se o projeto exige tolerância de décimo de grau, transferidor doméstico não serve. Aí entra o goniômetro digital ou a medição por medidor.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na minha experiência com projeto de marcenaria e ferramentaria, o workaround que funciona é o seguinte: use o transferidor para ajustes grossos e depois refine com metro e cálculo trigonométrico simples. Por exemplo, se você precisa de um ângulo de 37°, em vez de confiar cegamente no transferidor, construa um triângulo retângulo cujos catetos dêem uma tangente próxima de 0,753, que é tg(37°). Com régua graduada, você marca 75 mm num cateto e 100 mm no outro e liga os pontos. O ângulo formado é aproximadamente 37°. Claro, isso introduz erro de leitura da régua, mas costuma ser menor do que o erro de paralaxe no transferidor, especialmente em linhas grossas desenhadas com caneta oleográfica.
Erros comuns e como evitar
Um erro frequente é considerar ângulo como grandeza absoluta sem levar em conta o contexto do sistema de cotas. Em maquinas CNC, o ângulo pode ser programado em graus ou em milímetros de deslocamento angular dependendo da estratégia. Se você mistura referencial, o resultado é peça defeituosa. Sempre verifique se o zero do ângulo no comando da máquina corresponde ao zero que você usou no desenho. Outro erro clássico é confundir ângulo central com ângulo inscrito em circunferência. Ângulo central tem vértice no centro e mede o dobro do ângulo inscrito que subtende o mesmo arco. Isso aparece com frequência em projetos de engrenagens e rodas dentadas, onde o passo angular é definido por divisão de 360° pelo número de dentes. Se você tratar um ângulo de avanço de ferramenta como se fosse ângulo de dente, a geometria da peça sai completamente errada.
A classifição dos tipos de ângulo também aparece em questões de sinal. Em trigonometria, ângulos com medida maior que 180° podem ter seno, cosseno e tangente negativos dependendo do quadrante. Muitos leitores que chegam aqui precisam disso para calcular componentes de forças em estruturas. Não adianta saber que um ângulo é obtuso se você não souber lidar com o sinal das funções trigonométricas na resolução. A regra prática é memorizar o sinais por quadrante ou usar a regra do CEC, que é côco positivo, esen negativo, tangente positiva, cosseno negativo do terceiro ao quarto quadrante. Na hora do aperto, funciona. Também vale lembrar que ângulos negativos existem e são úteis. Eles indicam sentido horário de rotação. Em desenho técnico e programação, isso pode ser a diferença entre interpretar corretamente ou invertendo um furo de posição. Eu já vi arquivo CAD com ângulo de -30° sendo interpretado como +30° porque o operador não prestou atenção ao sinal. A peça saiu espelhada em relação ao previsto. Só descobriu na montagem.
Quando a teoria não basta
Tem situação em que a classificação dos tipos de ângulo é só o começo. Em projetos com curvas sucessivas, ângulos de transição e raios variados, o que importa é a geometria global, não isoladamente cada valor angular. Nestes casos, ferramentas paramétricas ajudam, mas também geram falsa sensação de segurança. O software calcula correto, mas se a entrada de dados tiver ângulo mal definido, o modelo inteiro sai errado. Por isso, revisã visual das cotas angulares e checada de coerência geométrica devem fazer parte do fluxo antes de enviar para produção. Se o seu trabalho envolve medição de campo, leve sempre um referencial de ângulo reto conhecido, tipo uma trena cruzada ou esquadro de aço. Isso serve de ponto de verificação para o resto das medidas. Se o seu transferidor ou instrumento digital não bater com o referência, você já sabe que o equipamento ou a técnica tá errado antes de continuar e gastartempo em dados inconsistentes.
Resumindo sem resumir: os tipos de ângulo se dividem por abertura e por posição. O conhecimento técnico é simples, mas a aplicação prática exige atenção ao referencial, à convenção de sinal e à precisão do instrumento. Erros de me grau são comuns e caros. O jeito é trabalhar com checa de consistência, anotar relações de complemento e suple mento, e validar sempre com um referencial conhecido antes de confiar cegamente no número que apareceu na tela ou no transferidor.
