Entendendo a torre de fracionamento na prática
A torre de fracionamento é o equipamento central em uma unidade de destilação atmosférica. Ela separa o petróleo bruto em cortes mais leves e mais pesados baseado nos pontos de ebulição de cada fração. O processo é contínuo, funciona 24 horas por dia e qualquer desvio nas condições operacionais afeta diretamente a qualidade dos produtos e o consumo de energia. Nada de mágica, é termodinâmica aplicada com bastante controle. Alguém perguntou sobre como operar ou dimensionar uma dessas torres, então vou escrever o que eu vejo no campo, não o que está no livro-texto.
Como uma torre de fracionamento realmente funciona

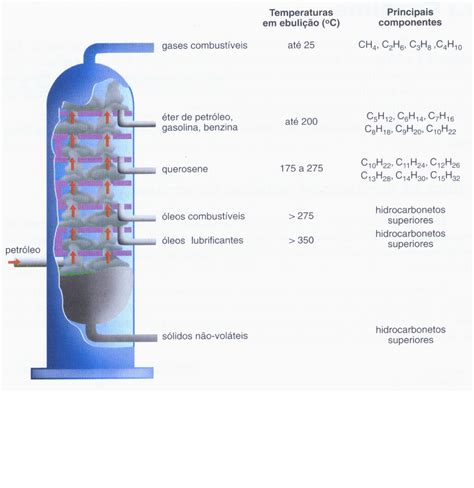

O petróleo bruto chega aquecido a cerca de 350 a 370°C no pré-aquecedor e entra na coluna por volta da décima terceira bandeja, contando de cima para baixo. Dentro da torre existem entre 20 e 40 pratos perfurados ou trays estruturados, dependendo do diâmetro e da capacidade. O vapor sobe, os líquidos descem, e nas interfaces de cada prato ocorre a transferência de massa: os componentes mais voláteis migram para a fase vapor e os menos voláteis permanecem no líquido. No topo da coluna, a temperatura fica entre 100 e 130°C. Ali se retiram nafta leve, nafta pesada e gases. No meio, entre 150 e 250°C, saem querosene e gásoleo leve. Na região inferior, acima de 300°C, tem o gásoleo pesado e o residue de atmosfera. A vácuo existe outra torre, a de vácuo, que processa o residue sem provocar cracking térmico.
O refluxo é o que dá estabilidade à separação. O refluxo interno vem do condensador no topo, e o refluxo externo é controlado pela bomba de refluxo. Se o refluxo cair, a torre perde eficiência de separação rapidamente e a pureza dos cortes cai. Eu vi uma vez uma planta operar com refluxo 15% abaixo do projetado por causa de uma válvula que não fechava direito e gastar R$ 200 mil a mais em energia por mês tentando compensar a perda de corte com mais reflashagem.
Problema real que encontrei com torre de fracionamento
Em uma unidade que passei uns dois anos gerenciando, a torre começou a apresentar surtos de arraste de líquido nas bandejas da seção de enriquecimento. O diferencial de pressão subia de forma irregular, oscilando entre 0,8 e 1,4 kPa por prato, enquanto a produção de querosene perdia até 3 graus-API de densidade. O operador de turno achava que era sujeira no pré-aquecedor, mas o problema era outro. O petróleo bruto da nossa feedstock tinha mudado para uma mistura com teor mais alto de náftenas e menor teor de parafínicos. Isso alterou a viscosidade do líquido nos pratos e a tensão superficial, aumentando a retenção de líquido e causando flooding parcial. A solução não foi mudar o petróleo, porque a refinaria não tinha controle de blend. Mudamos o espaçamento entre os pratos de 0,5 m para 0,75 m na seção crítica e trocamos os descartáveis por valve trays de maior capacidade de passage de vapor. O flooding parou em 72 horas após o shutdown programado.
A lição prática: o projeto hidráulico da torre só vale para a feedstock para a qual foi dimensionada. Qualquer mudança significativa no perfil do crudo exige reavaliação das cargas hidráulicas, não adianta só ajustar temperatura e refluxo.
O que todo mundo esquece sobre operação
A maioria dos operadores foca só nos três parâmetros: temperatura do topo, pressão da coluna e vazão de refluxo. Isso é necessário, mas insuficiente. O que diferencia uma boa operação de uma operação que funciona bem o tempo todo é o monitoramento do gradiente de pressão ao longo da torre. Se você não tem pressão diferencial medida em pelo menos cinco pontos diferentes da seção de enriquecimento, está operando no escuro. Outro ponto que todo mundo ignora é a distribuição de líquido nos pratos. A carga de líquido não é uniforme mesmo em torres novas. Os canais de distribuição nos trays mais internos tendem a receber menos líquido que os externos, e isso cria canalização. Com o tempo, a corrosão e o fouling pioram essa assimetria. Em uma inspeção anual, encontramos até 20% de diferença na taxa de circulação entre os canais internos e externos de um tray específico. Isso significa que uma fração significativa do prato estava operando abaixo da eficiência projetada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se você não tem dados de perfil de temperatura distribuídos ao longo da torre, pelo menos 12 a 15 termopares instalados em pontos estratégicos, não tem como detectar esses problemas antes que eles virem perda de produção. Telemetria básica resolve metade dos problemas operacionais.
Dimensões e parâmetros práticos
Uma torre de fracionamento atmosférica típica para uma refinaria de 200 mil bpd tem diâmetro entre 4 e 6 metros, altura útil de 30 a 50 metros e opera entre 1,2 e 2,0 bar de pressão absoluta. A taxa de vaporização flash na zona de aquecimento fica em torno de 25 a 35% da carga líquida. O refluxo externo varia entre 1,5 e 4,0 vezes a vazão de nafta produzida, dependendo da pureza desejada. O tempo de residência no fundo da torre, na seção de striping, deve ser mantido entre 15 e 30 minutos para evitar coqueamento do residue. O stripping a vapor é essencial: uma vazão de vapor de cerca de 2 a 5% da carga em base mássica remove os componentes leves presos no liquido antes dele ir para a unidad de vácuo. Sem striping adequado, o residue carrega nafta e querosene que deveriam ter sido recuperados.
Existe um mito de que aumentar a pressão melhora a separação. Na verdade, aumentar a pressão reduz a volatilidade relativa dos componentes e piora a separação. O que melhora é a capacidade de fluxo de vapor, então muitas torres operam em pressão ligeiramente acima da atmosférica apenas para evitar entrada de ar e manter a integridade, mas isso é uma questão de segurança, não de eficiência de separação.
Limitações que ninguém gosta de ouvir
Uma torre de fracionamento atmosférica convencional tem um limite físico de separação: não consegue isolar completamente componentes com pontos de ebulição próximos demais, tipicamente diferenças menores que 25 a 30°C. Se você precisa de nafta com faixa de ebulição mais estreita, precisa de uma coluna de revolvimento (splitter column) depois, não adianta insistir na torre principal. Isso consome energia extra e aumenta o capital investido, mas é necessário. O outro limite é o fouling. Em crude pesado, ácidos naftênicos e metais como vanádio e níquel depositam nas bandejas e nos trocadores de calor a montante. A limpeza química requer shutdown de pelo menos 5 a 7 dias e o custo de cleanup com solventes ácidos fica entre R$ 500 mil e R$ 2 milhões por evento, dependendo do tamanho da torre. Algumas refinarias adotam injeção contínua de inibidores de corrosão e filtros de carbono ativo no pré-aquecedor para reduzir a frequência desses shutdowns, mas isso adiciona complexidade operacional e custo de manutenção.
Se a sua refinaria processa crude muito pesado de forma constante, vale a pena avaliar se um configuration com pré-fracionamento a vácuo antes da torre atmosférica faz sentido economicamente. A literatura recomenda essa abordagem para crudes com teor de residue acima de 50%, porque reduz o load na torre atmosférica e diminui o fouling nos aquecedores. A desvantagem é o investimento inicial maior e a necessidade de um operador com experiência em operações de vácuo simultâneas.
Pitfalls comuns na instalação e comissionamento
O erro mais frequente que eu vejo em projetos novos é a subestimação da carga de flooding na seção destripping. O projeto hidrodinâmico considera o fluxo de vapor na seção principal, mas o stripping a vapor no fundo adiciona uma carga extra que muitas vezes supera a capacidade dos trays inferiores. O resultado é flooding no fundo da torre já nas primeiras semanas de operação, com perda severa de capacidade e queda na qualidade do gasoleo. O segundo erro é a localização dos pontos de amostragem. Se os takes de produto não estão posicionados nos trays corretos, perto das extrações, as análises de laboratório ficam defasadas em relação à composição real do corte. Eu vi casos em que o controle automático da torre ajustava refluxo baseado em amostras que levavam 20 a 40 minutos para chegar ao laboratório, o que causava oscilações permanentes nos cortes.
Para resolver isso, installamos analisadores online de densidade e ponto de ebulição em cada linha de corte. O tempo de resposta caiu de 30 minutos para cerca de 3 minutos e as oscilações de qualidade praticamente desapareceram. O custo do analisador é alto, mas o ganho em recuperação de produtos justifica em pouco tempo. O que costuma funcionar para ajustes rápidos na operação diária é manter o refluxo na proporção de 2,5 a 3,0 vezes a vazão de nafta, deixar a pressão da coluna estável entre 1,5 e 1,8 bar e monitorar o diferencial de pressão por seção. Se o P de uma seção sobe 20% acima da baseline sem mudança de carga, é sinal de flooding incipiente e deve-se reduzir a carga ou aumentar o refluxo imediatamente.
