Tubos Fechados

O que são tubos fechados e como funcionam na prática

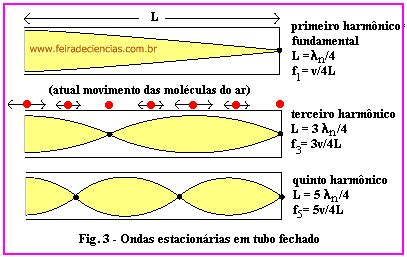

Tubos fechados são tubos sonoros que apresentam uma extremidade fechada e outra aberta. O som se propaga dentro deles de maneira específica, gerando harmônicos ímpares quando excitados pela coluna de ar. Parece simples até você precisar calcular frequências para um projeto ou resolver um problema real de acústica, onde as coisas não batem com a teoria do livro. No fundo, o que define o comportamento de um tubo fechado é a formação de nós e ventres de pressão ao longo da coluna de ar. Na extremidade fechada, o ar não se move — ali temos um nó de deslocamento. Na extremidade aberta, o ar oscila livremente, formando um ventre. Essa condição de contorno restringe os modos de vibração possíveis, e é por isso que só aparecem harmônicos ímpares no espectro.

Como calcular a frequência de tubos fechados

A fórmula básica é: f_n = n . v / (4L), onde n = 1, 3, 5, 7... (apenas ímpares)

v = velocidade do som no meio (ar, aproximadamente 343 m/s a 20°C) L = comprimento efetivo do tubo em metros

Essa é a parte que todo mundo decora. O problema é que aplicar isso no mundo real exige ajustes. O comprimento efetivo não é exatamente o comprimento físico do tubo. Existe a correção de extremidade, que considera que o ventre de pressão não se forma exatamente na boca do tubo, mas um pouco além dela. Para um tubo de raio r, o comprimento efetivo é L_eff = L + 0,6r (para extremidade aberta única). Não é muita coisa, mas ignora isso e seu cálculo pode errar por 2% a 5% na frequência fundamental, o que já é suficiente para desfazer uma afinação ou um projeto acústico. Pegando um exemplo concreto: um tubo fechado de 40 cm, com raio de 2 cm, a 20°C. O comprimento efetivo fica 0,40 + 0,6 x 0,02 = 0,412 m. A fundamental é f1 = 343 / (4 x 0,412) 208 Hz, que corresponde a um Sol/ Lá bem. O terceiro harmônico (n=3) fica em cerca de 624 Hz. O quinto (n=5) em 1040 Hz. E assim por diante, sempre pulando os pares.

O que acontece de errado na prática

Eu montei um experimento desses há alguns anos com tubos de PVC para uma instalação artística. O problema foi que o tubo de 60 cm, calculado para produzir uma frequência específica, estava sempre desafinado. Gastei horas verificando a fórmula, a temperatura, tudo. A solução foi mais banal do que aparente: o PVC tem espessura de parede considerável, e o diâmetro interno era significativamente menor do que o diâmetro nominal do tubo. Quando medi o interior com um paquímetro e recalculei com o raio interno real, a frequência bateu. Diâmetro nominal não é diâmetro interno. Isso vale para qualquer material de tubo que você for usar. Outro ponto que muita gente esquece: a temperatura altera a velocidade do som de forma relevante. A cada grau Celsius acima de 20°C, v aumenta cerca de 0,6 m/s. Num tubo longo, isso pode deslocar a frequência em várias centenas de hertz. Se o ambiente varia muito durante o uso, a afinação também varia.

Vantagens e limitações reais

Tubos fechados são úteis quando você precisa de um som mais quente e menos brilhante do que um tubo aberto produce para o mesmo comprimento. Como o comprimento de onda fundamental é quatro vezes o comprimento do tubo (em vez de duas vezes, como nos abertos), você consegue uma nota mais grave com um tubo mais curto. Isso é vantajoso em instrumentos como a flauta doce e órgãos de tubos, onde o espaço é limitado. A desvantagem principal é a perda de riqueza harmônica. Sem os harmônicos pares, o timbre fica mais "oco", mais simples. Em aplicações onde se busca plenitude sonora, isso é um problema. Além disso, a correção de extremidade fica mais complexa em tubos muito curtos ou com bocais muito estreitos, onde o diâmetro do tubo se aproxima do comprimento de onda sonoro e a propagação deixa de ser unidimensional. Nesses casos, a abordagem analítica tradicional perde precisão, e simulações numéricas ou medições práticas são mais confiáveis.

Quando escolher um tubo fechado versus um aberto

Se o objetivo é máximo volume e riqueza de harmônicos, vá de tubo aberto. Se a prioridade é compactabilidade — obter uma frequência baixa com um tubo mais curto — o tubo fechado é a escolha mais eficiente. A diferença no comprimento para a mesma frequência fundamental é de exatamente um fator 2: o tubo fechado precisa ter metade do comprimento do tubo aberto. Isso faz toda a diferença em projetos onde o espaço vertical ou horizontal é restrito. Para medições precisas em laboratório ou para construção de instrumentos, o caminho mais seguro é sempre medir o comprimento interno real, registrar a temperatura ambiente, aplicar a correção de extremidade e, se possível, verificar a frequência resultante com um analisador de espectro antes de considerar o projeto finalizado. A teoria é sólida, mas o mundo real tem variáveis que ela não cobre sozinha.

Dica rápida para quem está começando

Comece com tubos de diâmetro pequeno em relação ao comprimento. Quanto maior a relação L/d, mais válida é a suposição de propagação unidimensional e mais próximas as previsões teóricas estarão da realidade. Tubos curtos e largos são onde os erros se concentram, e a correção de extremidade simples já não basta.
