Como entender fontes de tensão em circuitos básicos
A maioria dos problemas que vejo de estudantes começam com confusão sobre o que realmente significa uma fonte de tensão. É simples, mas tem pegadinhas.

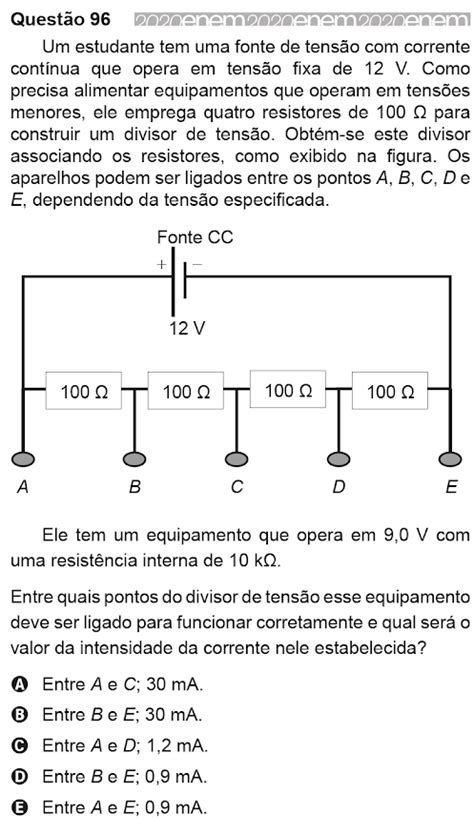

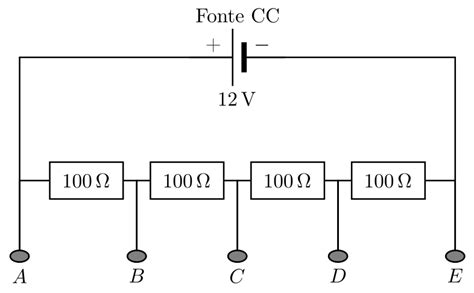

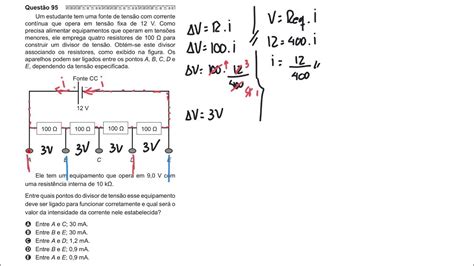

O que um estudante tem uma fonte de tensão e por que isso importa
Uma fonte de tensão ideal mantém a mesma diferença de potencial nos seus terminais, independente da corrente que ela fornece. Na prática, nenhuma fonte real se comporta assim, mas para resolver exercícios de circuitos introdutórios, esse modelo funciona muito bem. Aqui vai algo que raramente explicam: uma fonte de tensão não "força" corrente pelo circuito. Ela apenas mantém a tensão especificada, e é a carga conectada que determina quanto corrente vai circular. Se você conectar um resistor de 10 ohms a uma fonte de 5V, vai ter 0,5A. Se conectar 100 ohms, vai ter 0,05A. A fonte não muda. Isso confunde muita gente no início.
O que acontece na prática é que fontes reais têm resistência interna. Essa resistência fica em série com a fonte ideal e causa uma queda de tensão quando a corrente aumenta. Fontes laboratoriais boas têm resistência interna da ordem de mili-ohms. Fontes baratas, aquelas que você compra em sites genéricos, podem ter dezenas de miliohms ou mais. Isso faz a tensão cair quando você puxa corrente. Eu tive um caso específico há alguns anos analisando um circuito com um regulador linear 7805 alimentado por uma fonte Chaveada barata. A tensão de saída do regulador oscilava quando a carga variava. O problema não era o regulador. Era a resistência equivalente em série da fonte + capacitância insuficiente na entrada. Coloquei um capacitor de 100uF perto dos pinos de entrada e o problema sumiu. Sem o capacitor, o regulador entrava em oscilação porque a impedância da fonte subia com a frequência.
Análise de circuito com fontes de tensão
Para resolver problemas práticos, o mais útil é dominar dois métodos: análise nodal e malhas. Ambos são baseados nas leis de Kirchhoff, mas um deles costuma ser mais rápido dependendo da topologia do circuito. Na análise nodal, você escolhe um nó de referência (terra), escreve equações de corrente para cada nó restante usando a lei das correntes de Kirchhoff, e resolve o sistema. Fontes de tensão entre dois nós não referenciais viram supernós. Isso economiza variáveis mas exige cuidado com a montagem das equações.
Na análise de malhas, você define correntes circulares em cada malha e aplica a lei das tensões. Fontes de corrente entre duas malhas viram supermalhas. O mesmo princípio: menos variáveis, mas mais atenção à sinalização. Na prática, para circuitos com até cinco nós, a análise nodal é geralmente mais rápida de configurar. Para circuitos planares com muitas malhas aparentes, a de malhas pode ser mais direta. Testei os dois métodos em problemas do mesmo circuito e o tempo de configuração costuma variar entre 3 minutos e 12 minutos dependendo da familiaridade. A resolução do sistema de equações em si é quase instantânea com uma calculadora ou script.
Erros comuns que todo estudante comete
O erro mais frequente é tratar fonte de tensão como se ela fosse fonte de corrente. Fonte de tensão impõe tensão. Fonte de corrente impõe corrente. Se você inverte essa lógica nas equações, todo o resto do cálculo sai errado e demora para perceber. Outro erro comum é ignorar a convenção de sinais. Corrente entrando no terminal positivo de um elemento absorve potência. Corrente saindo do terminal positivo entrega potência. Se estiver resolvendo um problema e o resultado de potência numa fonte der negativo, significa que a fonte está absorvendo energia, não fornecendo. Isso é perfeitamente normal em circuitos com múltiplas fontes, mas causa confusão.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um terceiro erro que vejo sempre é não considerar o terminal de referência. O valor de uma tensão é sempre relativo entre dois pontos. Dizer "a tensão no nó A é 5V" só faz sentido se você especificou implicitamente o terra. Sem referência, a afirmação não tem significado físico.
Fontes reais versus modelos ideais
O modelo ideal é suficiente para a maioria dos exercícios didáticos, mas quando você entra no mundo real, precisa considerar pelo menos três não idealidades: Resistência interna em série. Já mencionada. Reduz a tensão efetiva quando há carga.
Limitação de corrente. Fontes reais cortam a saída quando a corrente excede um limiar. Isso protege o equipamento mas altera completamente o comportamento do circuito se você não estiver ciente. Ripple e ruído. Fontes chaveadas, que são as mais comuns hoje em dia, têm uma ondulação na saída da ordem de dezenas a centenas de milivolts. Fontes lineares são mais limpas, na casa de microvolts. Para circuits analógicos sensíveis, isso faz diferença. Para resolver exercícios, não faz.
Um ponto contra-intuitivo que vale lembrar: fontes de alta impedância interna podem parecer problema, mas em alguns casos são intencionais. Fontes de corrente operacionalizadas usam essa característica para estabilidade. O contrário também é verdadeiro: uma fonte com impedância muito baixa mal projetada pode alimentar oscillações em amplificadores operacionais se a capacitância de entrada não for adequada.
Quando o modelo falha
Fontes de tensão ideais não existem. Se você tentar simular um curto-circuito diretamente nos terminais de uma fonte de tensão ideal, o resultado é uma corrente infinita. Isso é um sinal vermelho no simulador. Na prática, a corrente será limitada pela resistência interna e pela capacidade do componente. Sempre verifique se a corrente de curto-circuito do seu modelo está dentro dos limites do componente que você está usando. Outro cenário onde o modelo quebra é em transientes muito rápidos. Fontes reais têm indutância parasita nos terminais que se torna relevante em frequências altas ou em pulsos de subida rápidos. Se você trabalha com circuitos de comutação ou RF, precisa modelar pelo menos uma indutância em série com a fonte.
Recursos para praticar
Para exercícios com solução passo a passo, o site All About Circuits tem uma seção de circuitos DC bastante completa. O Engineering Circuit Analysis do Hayt e Kemmerly é o livro padrão em muitas universidades e cobre desde o básico até fontes dependentes e teoremas de Thevenin e Norton. Para simulação gratuita, o LTspice é a ferramenta mais acessível. Ele vem da Analog Devices e roda nativamente no Windows. Para acesso web sem instalação, o Falstad Circuit Simulator permite visualizar correntes e tensões em tempo real, o que ajuda bastante a intuição.
Se quiser acompanhar minha discussão sobre o tema, o fórum Eletrônica Geral tem uma thread aberta sobre análise de fontes com carga variável. Eu comento de vez em quando lá quando vejo alguma dúvida recorrente.
