O que acontece quando uma onda encontra um obstáculo

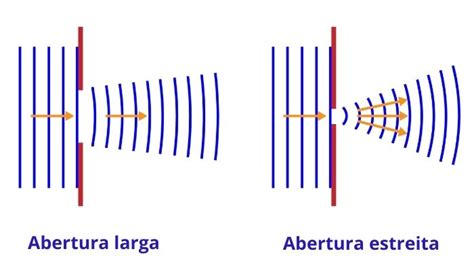

A difração é o fenômeno no qual uma onda contorna obstáculos ou se espalha ao passar por fendas. Todo mundo aprende isso na escola com um desenho de r retas batendo numa barreira, mas a realidade é muito menos limpa. O que você realmente precisa entender é que a difração não é um efeito que "liga e desliga" — ela existe em qualquer situação, só que em magnitudes radicalmente diferentes dependendo da relação entre o comprimento de onda e o tamanho do obstáculo. Já vi engenheiros perderem horas porque não consideraram a difração num sistema de antenas. A antena estava apontada para o alvo certinho, mas um suporte metálico de montagem, que cabia confortavelmente dentro da zona de Fresnel, causava interferência destrutiva em certas frequências. A solução não foi blindar o suporte ou reposicionar a antena. Foi ajustar a frequência de operação para algo fora da banda problemática e aceitar uma perda de 3 dB de ganho. O problema era real, mas a causa era mais simples do que qualquer simulação complexa mostrava à primeira vista.
Entendendo difracao ondas na prática
O critério prático que eu uso é simples: difração é significativa quando a dimensão do obstáculo ou da fenda é da mesma ordem de grandeza do comprimento de onda, ou menor. Se o obstáculo é muito maior que o comprimento de onda, o efeito existe mas é geralmente desprezível fora da zona de sombra geométrica imediata. Se é muito menor, a onda praticamente não sente a presença dele. O problema é que "da mesma ordem de grandeza" não quer dizer exatamente igual. Quer dizer algo como entre 0,1 e 10 vezes o comprimento de onda. Dentro dessa faixa, a difração muda de comportamento de forma contínua e não linear. Começa a ficar interessante mesmo quando o obstáculo tem metade do comprimento de onda, e continua relevante até dobrar ou triplicar esse valor.
Uma coisa que poucas pessoas mencionam é o papel da zona de Fresnel. Na prática, quando você está projetando algo que envolve difração — seja um sistema óptico, uma antena, ou até o caminho de um sinal de rádio — o que importa não é só o que acontece no obstáculo em si, mas toda uma região ao redor dele. A zona de Fresnel é uma série de elipsoides entre a fonte e o ponto de observação. Se um obstáculo invade essa zona, mesmo que não bloqueie a linha de visada direta, você vai ter distorções mensuráveis. Eu aprendi isso na marra num projeto de enlace de micro-ondas. Tínhamos uma linha de visada perfeita no levantamento topográfico, mas uns cabos de sustentação de uma cerca metálica a 200 metros do caminho direto causavam flutuações de até 8 dB na recepção. Só resolving detectando que os cabos estavam dentro da primeira zona de Fresnel do enlace.
Métodos de cálculo e quando usar cada um
Existem três abordagens principais, e a escolha errada pode te custar tempo ou precisão dependendo do cenário. A aproximação de Fraunhofer é a mais simples e a que aparece em todo livro didático. Ela vale quando a fonte e o detector estão suficientemente distantes da fenda para que os raios possam ser tratados como paralelos. Matematicamente, isso significa que a distância deve ser muito maior que o quadrado do tamanho da abertura dividido pelo comprimento de onda. Para uma fenda de 1 mm e luz visível (500 nm), isso dá cerca de 2 metros. Para uma fenda de 10 cm e ondas de rádio a 1 GHz (comprimento de onda 30 cm), a distância necessária sobe para uns 30 metros. A fórmula do padrão de difração resultante é straightforward — sen(x)/x para fenda única, com zeros nos múltiplos inteiros de lambda sobre a largura da fenda.
A aproximação de Fresnel é o próximo degrau. Ela relaxa a condição de campos planos e permite calcular padrões de difração a distâncias intermediárias. A integral de Fresnel entra em cena aqui, e o resultado depende criticamente do parâmetro de Fresnel, que combina a distância, o tamanho da abertura e o comprimento de onda de uma forma que captura a curvatura das frentes de onda. No dia a dia, isso é essencial para cálculos de enlace de rádio, onde fontes e receptores estão a poucos quilômetros e as aberturas são grandes o suficiente para que a aproximação de Fraunhofer falhe. O método de Huygens-Fresnel é mais fundamental. Cada ponto num frente de onda age como uma fonte secundária de ondas esféricas, e o campo resultante em qualquer ponto é a superposição de todas essas contribuições. Isso soa simples, mas a implementação computacional pode ser cara. A transformada de Fourier conecta diretamente Fraunhofer com Huygens-Fresnel — e essa conexão é exatamente o que permite usar FFT em simuladores ópticos modernos. Eu costumo rodar simulações de difração usando essa abordagem em Python com NumPy, e para aberturas 2D com resolução de 1024 pontos, o tempo de cálculo fica na casa de alguns segundos num notebook comum. O mesmo cálculo por integração numérica direta levaria minutos.
A técnica que menos gente conhece mas mais economiza tempo é o método angular spectrum. Em vez de trabalhar com integrais de contorno, você decompõe o campo em planos de onda e propaga cada um individualmente no domínio espectral. Para geometrias com periodicidade — grades de difração, estruturas fotônicas — isso é imensamente mais eficiente que simulações no domínio do tempo. Uma grade de difração 1D com 500 linhas por milímetro iluminada por laser He-Ne a 632,8 nm produz picos de difração nos ângulos dados por d sen(theta) = m lambda. Os ordens m = 0, +/-1, +/-2 aparecem em aproximadamente 0, 19,2 e 39,4 graus. A ordem m=3 já sai evanescente porque sen(theta) ultrapassaria 1, e você não a vê no padrão de difração a menos que use um sensor posicionado muito próximo da grade.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas e limitações reais
A principal armadilha é assumir que a difração desaparece quando o obstáculo é grande demais. Ela não desaparece. Ela simplesmente se concentra em ângulos cada vez menores ao redor da direção de propagação original. Isso significa que numa configuração prática, você pode ter um feixe principal muito bem definido mas um halo de difração em torno dele que, embora tênue, causa problemas se seu detector for sensível o suficiente. Em telescópios, esse halo é o que limita a resolução angular real, não o diâmetro do espelho em si. A difração pelo bordo do espelho e pelos suportes do secundário criam padrões de anéis e espículas que não somem nunca, independentemente do tamanho da lente ou espelho.Outro ponto que muita gente perde de vista: a difração depende do meio. O comprimento de onda efetivo muda com o índice de refração. Se você calcular a difração no ar e depois colocar o sistema num meio diferente — água, por exemplo, com n=1,33 — o comprimento de onda diminui proporcionalmente e todos os ângulos de difração também diminuem. Já vi equipamentos ópticos sendo calibrados para uso subaquático sem levar isso em conta, e o padrão de difração ficava completamente deslocado em relação ao esperado. A difração por bordas vivas é um problema comum em simulações numéricas. Se você está modelando uma fenda num material absorvente perfeito usando diferenças finitas no domínio do tempo, as descontinuidades numéricas nas bordas da grade computacional podem criar reflexões espúrias que se parecem com difração mas não são. Um contorno de absorbing boundary condition (PML) bem configurado resolve isso, mas exige que você dedique algumas camadas extras da malha só para absorção, o que aumenta o custo computacional em talvez 10 a 15 por cento.
Aplicações que funcionam de verdade
Grade de difração para espectroscopia. O princípio é direto — uma superfície com muitas fendas ou ranhuras igualmente espaçadas separa as componentes espectrais de uma luz incidente em ângulos diferentes. A resolução angular depende do número total de fendas iluminadas e da ordem de difração. Na prática,grades de 600 linhas por milímetro são um padrão razoável para instrumentos de mesa, enquanto grades de 1200 ou 1800 linhas por milímetro são usadas quando você precisa de resolução espectral mais apurada. O trade-off é que quanto mais densa a grade, menos energia vai para a ordem zero e mais luz é redistribuída entre as ordens superiores, o que reduz a intensidade do espectro observado. Difratores de Bragg em cristais. A difração de raios-X em cristais segue a lei de Bragg, n lambda = 2 d sen(theta), onde d é o espaçamento entre planos cristalinos. Isso é o fundamento de toda difratometria de raios-X moderna. A limitação prática mais importante é que o cristal precisa ser de boa qualidade estrutural. Defeitos na rede, tensões internas ou empilhamento irregular dos planos reduzem a intensidade dos picos de difração e alargam as linhas, tornando a análise quantitativa muito mais difícil. Já trabalhei com amostras policristalinas onde o granulado médio era tão pequeno que os picos de difração se sobrepunham tanto que a identificação de fases ficava praticamente impossível sem refinamento de Rietveld.
Difratores acústicos. A difração de som é onipresente e quase invisível porque os comprimentos de onda sonoros em frequências audíveis (20 Hz a 20 kHz) variam de cerca de 17 metros a 1,7 centímetros no ar. Isso significa que portas, janelas e cantos de paredes são obstáculo do tamanho certo para difratar a maior parte do som que nos cerca. Em tratamento acústico, isso explica por que barreiras físicas pequenas não bloqueiam ruído como você esperaria. Um painel de espuma de 30 cm de altura em uma parede não impede que o som de uma conversa humana passe por cima dele — ele simplesmente difrata. Para bloquear efetivamente, você precisa de uma barreira que se estenda por várias vezes o comprimento de onda mais baixo que pretende atenuar, o que na prática significa barreiras de pelo menos 1,5 a 2 metros para Sons na faixa de 100 a 500 Hz. Difratores em holografia. Um holograma é essencialmente uma grade de difração complexa gravada num material fotossensível. Quando iluminado pela luz de referência original, ele reconstrói o frente de onda objeto através da difração. A qualidade do holograma depende criticamente da resolução do material de registro. Materiais como gelatina seca ou fotopolímeros modernos conseguem resolver grades com densidades acima de 5000 linhas por milímetro, enquanto emulsões fotográficas convencionais ficam em torno de 100 a 500 linhas por milímetro. Isso determina diretamente a eficiência de difração e a faixa angular na qual o holograma funciona.
Checklist rápido para quem precisa calcular difração
Primeiro, identifique a relação entre lambda e a dimensão característica do obstáculo ou abertura. Se for maior que 10, a difração é provavelmente desprezível para sua aplicação. Se for menor que 0,1, trate como difração por objeto pontual e use a aproximação de Kirchhoff. Entre 0,1 e 10, você precisa de um tratamento completo. Segundo, determine se a aproximação de Fraunhofer se aplica. Calcule a distância de Fresnel z = a^2 / lambda, onde a é a menor dimensão relevante da abertura. Se a distância fonte-abertura e abertura-detector forem ambas muito maiores que z, Fraunhofer é suficiente. Caso contrário, use Fresnel ou Huygens-Fresnel.
Terceiro, considere a coerência da fonte. Fontes incoerentes produzem padrões de difração que são a soma das intensidades individuais, não das amplitudes. Isso significa que luz de uma lâmpada incandescente passa pelo mesmo processo de difração que luz laser, mas o padrão resultante será muito menos contrastado porque cada ponto da fonte gera seu próprio padrão deslocado. Fontes coerentes, como lasers, produzem os padrões de interferência clássicos que todo mundo reconhece. Quarto, leve em conta a largura espectral. Se sua fonte não for monocromática, cada componente espectral produzirá seu próprio padrão de difração com escalas diferentes. Para luz branca passando por uma fenda única, o padrão central será branco mas as bandas laterais mostrarão cores — vermelho mais afastado do centro, azul mais próximo. Em espectrômetros reais, isso é tanto uma funcionalidade quanto um problema, porque a sobreposição de ordens de difração diferentes pode causar ambiguidades na identificação espectral. Um filtro de ordem superior ou uma configuração em tandem com duas grades resolve isso na prática.
