Forca Magnética

O que realmente acontece quando você aproxima dois ímãs

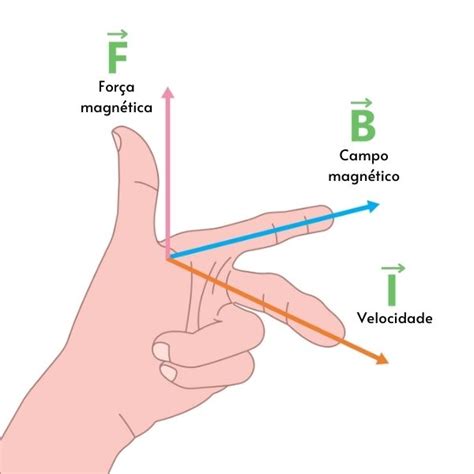

A força magnética é uma interação entre cargas em movimento e campos magnéticos. Não é mágica, não é uma propriedade "especial" da matéria — é uma consequência direta do eletromagnetismo descrita pela equação de Lorentz. Quando uma carga q se move com velocidade v dentro de um campo B, ela sofre uma força F = q(v × B). Se for um fio percorrido por corrente, a forma mais prática é F = I(L × B), onde L é o vetor comprimento do fio na direção da corrente. A direção da força é sempre perpendicular tanto à velocidade quanto ao campo. Isso significa que a força magnética não realiza trabalho — ela só curva a trajetória, nunca acelera ou freia a partícula diretamente. Na prática, isso tem consequências que muita gente não considera. Um ímã de neodímio N52 grudando em uma chapa de aço não está "exercendo força" no sentido mecânico comum. O que acontece é que o campo magnético alinha os domínios magnéticos do ferro e gera uma atração que depende criticamente da distância. A força cai com o cubo da distância para dipolos — não ao quadrado como a gravidade. Diferença enorme. A dois milímetros de separação, a força pode ser 8 vezes menor do que em contato direto. Se você projetar um sistema magnético ignorando isso, vai frustrar bastante rápido.

Entendendo a forca magnética na prática

Eu já perdi uma manhã inteira tentando dimensionar um solenoide para um projeto de válvula proporcional e não entendia por que a simulação em software dava resultados completamente diferentes do protótipo real. O problema era que o núcleo de ferro saturava magneticamente muito antes do previsto. A permeabilidade relativa do ferro doce não é constante — ela cai drasticamente quando o campo H ultrapassa cerca de 1000 A/m. Usei r = 5000 na simulação como se fosse linear e o resultado foi uma força teórica de 45 Newtons quando na realidade o atuador produziria talvez 18 Newtons. A correção foi simples mas cara em tempo: mapear a curva B-H do material e implementar uma função não-linear no modelo. Se você estiver trabalhando com núcleos ferromagnéticos, esqueça a suposição de linearidade. Sempre verifique o ponto de operação no gráfico de histerese. Outro detalhe que os livros didáticos raramente enfatizam: a força entre dois ímãs permanentes não é simplesmente atração ou repulsão. Se você tentar calcular a força usando apenas a lei de Coulomb magnética (que já é uma aproximação duvidosa para geometrias reais), vai errar feio. O correto é integrar a densidade de força de Maxwell sobre uma superfície que envolva um dos corpos, ou usar o método da energia virtual — derivar a energia armazenada no campo em função da posição. Para ímãs cilíndricos coaxiais, existem tabelas e fórmulas empíricas decentes, mas elas dependem criticamente das dimensões e do grau do material (N35, N42, N52 etc.). Um N52 de mesmo tamanho que um N35 gera aproximadamente 15% mais força de tração, não o dobro como alguns podem imaginar.

Limitações que ninguém gosta de ouvir: a força magnética é inútil no vácuo para coisas que não são magnéticas. Não adianta tentar mover plástico, alumínio ou cobre com ímãs permanentes — o alumínio é diamagnético mas a força é tão fraca que só se percebe com campos extremamente fortes e materiais leves o suficiente. Ímãs também perdem magnetização com temperatura: o coeficiente térmico de um neodímio é cerca de -0,11% por grau Celsius. A 80°C, você já perdeu quase 2% da força. Acima de 80°C (temperatura de Curie do N42 é por volta de 310°C, mas a perda é irreversível a partir de certo ponto) o ímã desmagnetiza de vez. Se o seu sistema vai esquentar, escolha um SmCo — resistem até 250°C sem degradação significativa, mas custam cerca de 5 a 10 vezes mais. Se o seu objetivo é realmente calcular forças magnéticas com precisão para um projeto de engenharia, não confie em calculadoras online genéricas. A maioria usa aproximações de dipolo puntual que falham catastroficamente quando as dimensões do ímã são comparáveis à distância de separação. O caminho mais confiável é usar um software de elementos finitos como o FEMM (gratuito e decente para problemas 2D) ou o FreeFEM para geometrias mais complexas. Para problemas 1D rápidos com geometria simples de placas paralelas, a fórmula F = (B² × A) / (2) funciona razoavelmente, onde A é a área da seção transversal e = 4 × 10 T·m/A. Mas mesmo essa exige que você saiba o campo B no entreferro, e o campo no entreferro depende do circuito magnético completo — including a relutância do ferro, do ar e quaisquer folgas.

Se você precisa de uma referência rápida de coeficientes térmicos, curvas B-H de materiais comuns e fórmulas aproximadas para geometrias simples de ímãs, o site do Magnetics.com tem tabelas técnicas bastante confiáveis. É gratuito e atualizado periodicamente. Fuja de fóruns onde pessoas recomendam "fórmulas mágicas" para força magnética — na maioria das vezes são aproximações válidas apenas para casos extremamente específicos.
