O básico que a maioria já ouviu, mas poucos explicam direito

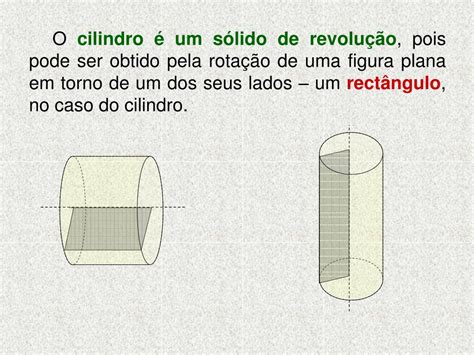

Cilindro é uma forma geométrica formada por duas bases circulares idênticas e paralelas conectadas por uma superfície curva. O volume se calcula com pi vezes o raio ao quadrado vezes a altura. Simples assim na teoria. Na prática, quando você vai projetar ou usar um cilindro — seja hidráulico, pneumático, mecânico ou até num cálculo estrutural — as coisas mudam rapidamente. O termo aparece em contextos muito diferentes. Cilindro hidráulico de uma escavadeira, cilindro de um motor a combustão, peça usinada num torno, cálculo de volume num projeto civil. O princípio geométrico é o mesmo, mas as exigências de engenharia variam drasticamente.
o que e cilindro na prática da engenharia
Quando alguém pergunta o que e cilindro num contexto industrial, a resposta depende inteiramente do setor. Num canteiro de obras, pode ser uma estaca cylindrical de fundação. Numa oficina mecânica, é quase sempre um componente hidráulico ou parte de um sistema pneumático. Num motor, é a câmara onde o combustível explode. O que pouca gente entende de primeira é que o cilindro ideal da geometria raramente existe no mundo real. Folgas, rugosidade superficial, coeficiente de dilatação térmica, desgaste — todos esses fatores transformam um conceito abstrato numa peça que precisa de tolerâncias específicas. Um cilindro hidráulico de 100 milímetros de diâmetro pode ter tolerância H7 no furo e g6 no pistão, por exemplo. Não é opção. É o que determina se vaza ou não.
Fui chamado uma vez para resolver um problema de vazamento em um cilindro hidráulico de uma prensa industrial. O fabricante tinha especificado um cilindro com folga excessiva entre o pistão e a camisa porque achavam que o fluido térmico da aplicação não causaria expansão significativa. Erro grosseiro. O fluido aquecia até 80 graus, o aço dilatava, a folga diminuía até travar, e depois que resfriava, o selo não recuperava o vedamento. Resolvi trocando os anéis de vedação por um kit de nitrila de maior espessura e ajustando a folga para 0,05 milímetros a frio. Funcionou. Deu trabalho achar a referência certa de dilatação pro material, mas uma tabela de expansão térmica do aço resolve.
tipos que você vai encontrar
Cilindros hidráulicos usam fluido pressurizado para gerar força linear. São os mais comuns em máquinas pesadas. A força depende da pressão e da área do pistão. A equação é F = P vezes A, onde P é pressão em pascal e A é área em metro quadrado. Não tem segredo, mas o erro comum é esquecer que a força na fase de retorno é menor porque o volume efetivo do fluido é reduzido pela presença da hastes nos cilindros de dupla ação. Cilindros pneumáticos usam ar comprimido. São mais rápidos, mais simples, mas muito menos potentes. Ar é compressível. Isso significa que há uma espécie de "mola" no sistema, o que é bom para amortecimento mas ruim quando você precisa de força constante e previsível. Eu já vi gente usando pneu no lugar de hidráulico em aplicações de fixação porque era mais barato na instalação inicial. O resultado foi perda de precisão e desgaste acelerado dos selos em menos de três meses.
Cilindros de motores térmicos funcionam de forma diferente. Aqui o cilindro é a câmara de combustão, e o pistão se move dentro dele. O material precisa suportar temperaturas de mais de 2.000 graus Celsius localmente, ciclos térmicos constantes e abrasão. Revestimentos de chrome duro, ligas de alumínio com sílica, ou ferro fundido cinzento com grafita são opções comuns. A escolha do material define a vida útil e o desempenho de forma mais direta que em qualquer outro tipo de cilindro. Também existem cilindros eletromagnéticos em solenoides, cilindros de usinagem como pré-formato de peças, e cilindros geométricos em cálculos de volume para concretagem e armazenamento. Cada um exige uma abordagem diferente.
como dimensionar um cilindro hidráulico corretamente
Primeiro defina a força necessária. Segundo, escolha a pressão de trabalho do sistema. Terceiro, calcule o diâmetro do cilindro pela fórmula inversa: diâmetro = raiz quadrada de (4 vezes força dividido por pi vezes pressão). Não pule etapas. Eu vi projeto de cilindro para uma prensa de 50 toneladas usando pressão de 150 bar e o diâmetro saiu com pouco mais de 160 milímetros. O fabricante forneceu um de 140 porque "era o padrão mais próximo". A prensa não atingia a força nominal. Trocar pelo tamanho correto resolveu, mas custa dias de atraso e dinheiro que não estava no orçamento. A velocidade do pistão também importa. Vazão do fluido dividida pela área do cilindro dá a velocidade linear. Se o sistema tem bomba de 50 litros por minuto e o cilindro tem 100 milímetros de diâmetro, a velocidade de extensão é aproximadamente 0,07 metros por segundo. Suficiente para a maioria das aplicações industriais. Se precisar mais rápido, ou aumenta a vazão ou diminui o diâmetro — e diminuir o diâmetro reduz a força, então é trade-off direto.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O curso do cilindro, ou seja, quanto o pistão percorre, também é crítico. Cilindros com curso longo e diâmetro pequeno tendem a flutuar lateralmente sob carga. Isso gera desgaste desigual nos selos e na camisa. Para cursos acima de 10 vezes o diâmetro, considere guias externas ou cilindros com haste de maior diâmetro para rigidez.
erros que custam caro
Escolher cilindro só pelo diâmetro e curso ignoring a pressão máxima de trabalho. Um cilindro pode ter o tamanho certo mas falhar se a pressão operacional exceder o rating do corpo ou dos selos. Sempre verifique a curva de pressão do fabricante, não apenas o catálogo geral. Ignorar a temperatura de operação. Selos de nitrila (NBR) trabalham bem entre menos 40 e mais 100 graus Celsius. Acima disso, degradam rápido. Para temperaturas mais altas, silicone ou FKM (viton) são opções, mas custam duas a três vezes mais. Já passei por isso: substituir selos a cada duas semanas num sistema que operava a 110 graus. Trocar para FKM resolveu em uma única instalação.
Usar cilindro sem proteção contra choques de pressão. Válvulas de alívio são obrigatórias, não opcionais. Um golpe de aríete num sistema hidráulico pode gerar picos de pressão cinco a dez vezes acima da nominal. Cilindros comuns não resistem. O resultado costuma ser deformação do corpo, trincas na camisa ou explosão de vedação. Não considerar a lubrificação do fluido. Fluido hidráulico precisa ter aditivos de extrema pressão para sistemas com cargas altas. Fluido errado acelera o desgaste interno de forma imperceptível nos primeiros meses e catastrófica nos seguintes. A manutenção preventiva com análise de óleo a cada 500 horas detecta isso antes de virar problema.
quando cilindro não é a melhor solução
Para movimentos rotativos, use atuadores rotativos ou motores. Cilindro convertido em movimento rotativo através de cremalheira funciona, mas tem eficiência baixa e desgaste acelerado. Para forças muito altas acima de 500 kilonewtons em espaços compactos, atuadores piezoelétricos ou sistemas mecânicos de alavanca podem ser mais adequados. Para precisão sub-micrométrica, cilindros pneumáticos e hidráulicos convencionais não chegam perto de um atuador piezo ou de um sistema com motor passo a passo e fuseball. Cilindros também são problemáticos em ambientes com vibrações intensas. As conexões de tubulação e os fixadores do corpo tendem a afrouxar. Travadores de rosca, porcas freio ou solda de trava são medidas mínimas que muitos projetos ignoram.
manutenção que realmente funciona
Análise de óleo periódica é o método mais confiável. Troca de selos por calendario fixo funciona só se o cilindro operar em condições estáveis e previsíveis. Se o ambiente é hostil — poeira, umidade, variação térmica — a inspeção visual e a verificação de vazamento periódico valem mais que qualquer prazo fixo. Limpeza das hastes também é subestimada. Um único grão de areia preso ao selo de haste cria um canhão microscópico na superfície. Em duas semanas, o vedamento está comprometido. Escovas de haste e calços de limpeza na entrada do cilindro previnem isso praticamente de graça.
Registrar o histórico de cada cilindro — data de instalação, horas de operação, trocas de vedação, ocorrências de falha — permite identificar padrões. Cilindros da mesma família com vida útil drasticamente diferente quase sempre indicam problema de instalação ou operação, não defeito de fabricação. Cilindro é um conceito simples num livro didático e um componente crítico num sistema real. O conhecimento da geometria é o ponto de partida. O resto vem com experiência prática, erros evitáveis e a disciplina de tratar cada aplicação como um caso específico e não como uma configuração padrão.
