Isolantes na prática
A primeira coisa que todo mundo erra é achar que isolante é coisa só de eletricista. Isso é meia-verdade. Materiais isolantes existem para bloquear ou retardar a passagem de algo — energia térmica, elétrica ou sonora — mas o desempenho real depende muito de como você escolhe e instala.
O que são materiais isolantes, na verdade

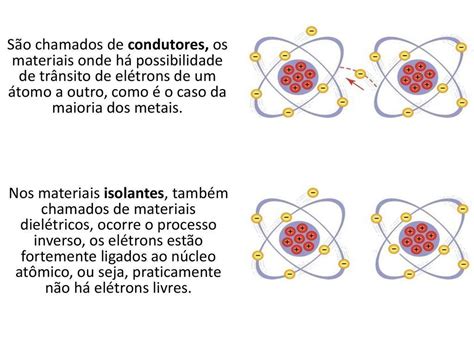

São substâncias cuja estrutura não permite fluxo livre de carga elétrica ou transferência rápida de calor. No caso elétrico, os elétrons de valência estão fortemente ligados aos átomos, então não há portadores de carga disponíveis para conduzir corrente. No térmico, a condutividade baixa vem da falta de redes cristalinas ordenadas ou da presença de poros cheios de ar parado. Aqui vai algo que não ensinam em curso técnico básico: isolamento é sempre relativo ao espectro de frequência ou faixa de temperatura. Um material que isola bem em corrente contínua pode perder propriedade sob tensão alternada de alta frequência. Silício, por exemplo, tem breakdown diferente em DC e em 60 Hz. E isso muda especificação de cabos, isoladores de linha e componentes de placa.
Um detalhe prático que custa caro se ignorado: umidade reduz drasticamente a resistividade devolume de muitos isoladores orgânicos. Papel kraft, por exemplo, absorve água e cai de megohms para valores próximos de ohms dependendo da umidade relativa. A solução? Selagem ativa ou materiais hidrofóbicos como silicone e EPDM em ambientes com variação brusca de umidade. Outro ponto que passa despercebido: espessura não é linearmente proporcional ao desempenho. A resistência térmica (valor R) é linear com espessura, sim, mas a resistência dielétrica tem um limite de rigidez do material. Acima de certo campo elétrico, o isolante entra em breakdown e a espessura extra não salva. Em média, a rigidez dielétrica do PVC varia entre 15 e 30 kV/mm, enquanto politetrafluoretileno (PTFE) chega a 60 kV/mm ou mais. Escolher pelo preço errado gera falha prematura.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na minha experiência, o problema mais chato que já encontrei foi com isoladores de resina epóxi em acionadores de média tensão. Depois de dois anos em subestação com ciclo dia-noite de temperatura, apareciam microfissuras por fadiga térmica. O isolador parecia perfeito externamente, mas a perda de tensão de ruptura caía para 40% do especificado. A solução foi trocar para composto de silicone com enchimento tixotrópico e adicionar selo de borracha nos terminais para impedir entrada de umidade por capilaridade. Custo mais alto, mas a taxa de falha zerou em manutenção preventiva. Se você está começando agora, o caminho mais rápido é dominar três classes e saber quando cada uma falha:
- Gases: ar, nitrogênio, SF6. Ideais para disjuntores e equipamentos fechados. SF6 tem rigidez dielétrica cerca de 3 vezes maior que o ar, mas é gás de efeito estufa potente e sua manipulação exige equipamento específico.
- Líquidos: óleo mineral, silicone, ésteres naturais. Usados em transformadores e capacitores. O óleo precisa de teste de rigidez dielétrica periódico — geralmente a cada 6 meses em serviço crítico — e tratamento de purificação quando a perda tangente delta sobe acima de 0,5%.
- Sólidos: cerâmicas, vidro, polímeros, plásticos. Os mais variados. Cerâmica e vidro têm envelhecimento lento, mas são frágeis. Polímeros como XLPE e EPR são flexíveis e fáceis de instalar, mas sofrem com rastreamento (tracking) sob condições de poluição e umidade.
Outro erro comum é confundir isolamento térmico com isolamento elétrico. Lã de vidro isola bem do ponto de vista térmico, mas se molhar vira caminho de fuga para corrente. Espuma de poliuretano expandido tem boa performance térmica e relativa estabilidade elétrica, mas libera gases corrosivos se exposta a fogo. Nenhum material é universal. Para projetos reais, o que eu recomendo é uma planilha simples com coluna para rigidez dielétrica, condutividade térmica, coeficiente de expansão térmica, resistência à umidade e preço por unidade de desempenho. Compare materiais com base no pior caso do ambiente, não nas condições nominais do fabricante. Especificação baseada em condição ideal é receita para reprovação em teste de aceitação.
Se precisar de referências técnicas, os dados mais confiáveis estão nos manuais da IEEE, normas IEC 60243 para ensaios dielétricos e IEC 60587 para resistência ao rastreamento. Catálogos de fabricantes como 3M, Schill+Schaefer e DuPont também têm fichas com valores realistas, não apenas os máximos de laboratório.
