Tecidos Osseos

Entendendo tecidos ósseos na prática

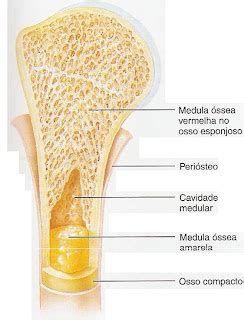

Ao lidar com tecidos osseos, a primeira coisa que todo mundo esquece é que o osso não é uma coisa só. Existe o osso compacto e o osso esponjoso, ambos compostos por tecido ósseo maduro, mas organizados de formas diferentes. O compacto forma as diáfises e a parte externa dos ossos. O esponjoso ocupa as epífises e o interior de algumas vértebras. A diferença entre os dois não é só visual — ela muda completamente como o material responde a cargas mecânicas e como a microcirurgia ou o preparo histológico se comporta. Muita gente acha que tecido ósseo é só colágeno tipo I e hidroxiapatita, misturados num pacote sólido. A realidade é mais complicada. A matriz orgânica representa cerca de 30% do volume e contém fibras colágenas dispostas em lamelas. O restante é matriz inorgânica mineralizada. Os osteócitos ficam presos em lacunas dentro dessa matriz e se comunicam por canaliculares. Se você acha que isso é só anatomia descritiva, vai levar um tempo até entender que a viabilidade celular durante o processamento do espécime é o que separa um resultado útil de uma preparação inútil.

tecidos osseos: preparo e visualização

Quando eu precisava analisar o padrão de lamelas em amostras de fêmur de rato para um projeto de biomecânica, o protocolo padrão de descalcificação com ácido clorídrico ia destruir a arquitetura que eu precisava ver. Eu resolvi usar EDTA a 10% em vez disso. O processo demorou de cinco para oito dias, dependendo da espessura da amostra, mas preserva a organização das lamelas e a integridade dos canais de Havers. Fui testar pH e temperatura ao longo do tempo para garantir que não estava causando artefatos de contração. O EDTA é lento, mas não ataca a matriz orgânica da mesma forma que o ácido forte. Para cortes histológicos convencionais, o osso descalcificado precisa passar por fixação em formol neutro tamponado antes. Sem fixação prévia, o tecido se degrade durante a descalcificação. Cortes em microtomo de parafina funcionam bem após a descalcificação completa, mas se você tentar cortar sem ter certeza de que todo o cálcio saiu, o material quebra o disco do microtomo. Verificação com nitrato de chumbo é um teste rápido: você coloca uma gota noMaterial depois de retirar uma amostra pequena do meio, e se formar precipitado branco, ainda há cálcio presente.

O osso não descalcificado também tem seu lugar. Para estudos de arquitetura tridimensional e propriedades mecânicas, o método de inclusão em metacrilato e corte com serra de precisão é mais indicado. O equipamento é caro e o preparo exige prática, mas os resultados em micro-CT são superiores quando o objetivo é analisar porosidade e conectividade de trabéculas. Isso é particularmente relevante em modelos de osteoporose, onde a perda de trabéculas isoladas pode passar despercebida em seções 2D tradicionais. Um detalhe que quase ninguém menciona: a orientação do corte importa mais do que o tipo de coloração. Um corte longitudinal no eixo principal de uma trabécula vai mostrar estruturas completamente diferentes de um corte transversal. Em tecidos compactos, a direção do corte determina se você vê canais de Havers isolados ou seções oblíquas que distorcem a contagem real de unidades osteonas. Anotar a orientação anatômica no bloco de parafina antes de cortar evita confusão posterior durante a análise.

A coloração de Goldner, que usa verde luz para distinguirmatiz orgânica de matriz mineralizada, é mais útil do que o H&E para tecido ósseo. O H&E mostra células e núcleos, mas não diferencia bem o grado de mineralização. Em amostras clinicas onde se precisa avaliar atividade de formação versus reabsorção, a coloração com tricrômio de Goldner ou a técnica de toluidina bleu dão informações que o H&E simplesmente não entrega. O problema é que a Goldner exige controle rigoroso do tempo de cada reagente. Dois minutos a mais no ácido picrico e as cores ficam desbotadas, obrigando a repetir todo o lote. Se o foco é imunohistoquímica em tecido ósseo, a descalcificação com EDTA é praticamente obrigatória. Ácidos fortes destroem epítopos proteicos e a marcação imunocitoquímica falha silenciosamente. Você gasta reagentes caros e não obtém sinal. A descalcificação com EDTA preserva melhor a antigenicidade, mas exige mais tempo e a permeabilização precisa ser ajustada, já que a matriz residual continua relativamente densa mesmo após a remoção do cá lcio.

A principal limitação desse campo é que protocolos otimizados para um tipo de tecido ósseo frequentemente falham quando aplicados a outro. Amostra de crânio tem composição diferente de vértebra, que por sua vez difere de fêmur. O grau de mineralização varia regionalmente, mesmo dentro do mesmo osso. A espessura cortical em crianças não é a mesma em idosos. Copiar um protocolo da literatura sem verificar as condições reais da sua amostra gera resultados ruins maisOften do que bons. O melhor caminho é fazer um pequeno ensaio piloto com um lote diferente antes de processar as amostras definitivas. Quando o objetivo é apenas identificação macroscópica ou ensino básico, imagens de radiografia e anatomia grossa bastam. Tecidos osseos, however, exigem mais do que olhar e nomear. A interpretação correta depende de entender como a preparação afeta o que você vê. Se o preparo altera a estrutura, a conclusão baseada nela é tão válida quanto o artefato causou. Esse é o ponto que mais custa trabalho corrigir em quem está começando.
